Bedienungsanleitung für Casainc 10060-CAB Badezimmermöbel mit LED-Spiegel
Schnelle Hilfe und Installationsanleitung für das Casainc 10060-CAB Badezimmermöbel-Set mit LED-Spiegel. Erfahren Sie, wie Sie den Schrank montieren, den Spiegel anschließen und die Funktionen wie Anti-Beschlag und Dimmfunktion nutzen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Bedienungsanweisungen für das Casainc 10060-CAB Badezimmermöbel-Set, inklusive LED-Spiegel. Bitte lesen Sie alle Anweisungen vor der Installation sorgfältig durch. Eine professionelle Installation wird empfohlen. Stellen Sie sicher, dass alle Teile gemäß der Packliste vorhanden sind, bevor Sie beginnen.
Lieferumfang
Das Set enthält den Hauptschrank, den Spiegel, das Waschbecken und die Arbeitsplatte. Für den Spiegel sind zusätzlich Z-Leisten, Wandmontageschrauben und Trockenbaudübel enthalten.
Installation des Badezimmermöbels
Die Installation umfasst folgende Schritte:
- Vorbereitung: Messen Sie die Position für die Montage (empfohlene Höhe 73-75 Zoll).
- Bohren: Bohren Sie Löcher für die Wandbefestigung und setzen Sie die Dübel ein.
- Montage: Befestigen Sie den Spiegel und den Schrank sicher an der Wand.
- Abschluss: Verkleben Sie das Waschbecken und die Arbeitsplatte mit dem Schrank.

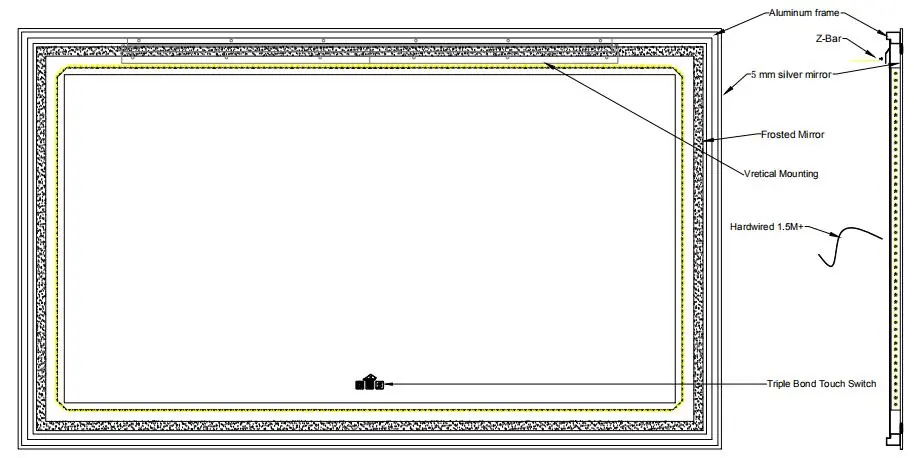

Installation des LED-Spiegels
Der Spiegel muss gemäß den geltenden Elektroinstallationsvorschriften (IEE) angeschlossen werden. Schalten Sie vor Beginn der Arbeiten unbedingt die Stromversorgung am Hauptschalter aus. Der Spiegel ist nur für den Innenbereich geeignet und darf nicht abgedeckt werden.
Bedienung des LED-Spiegels

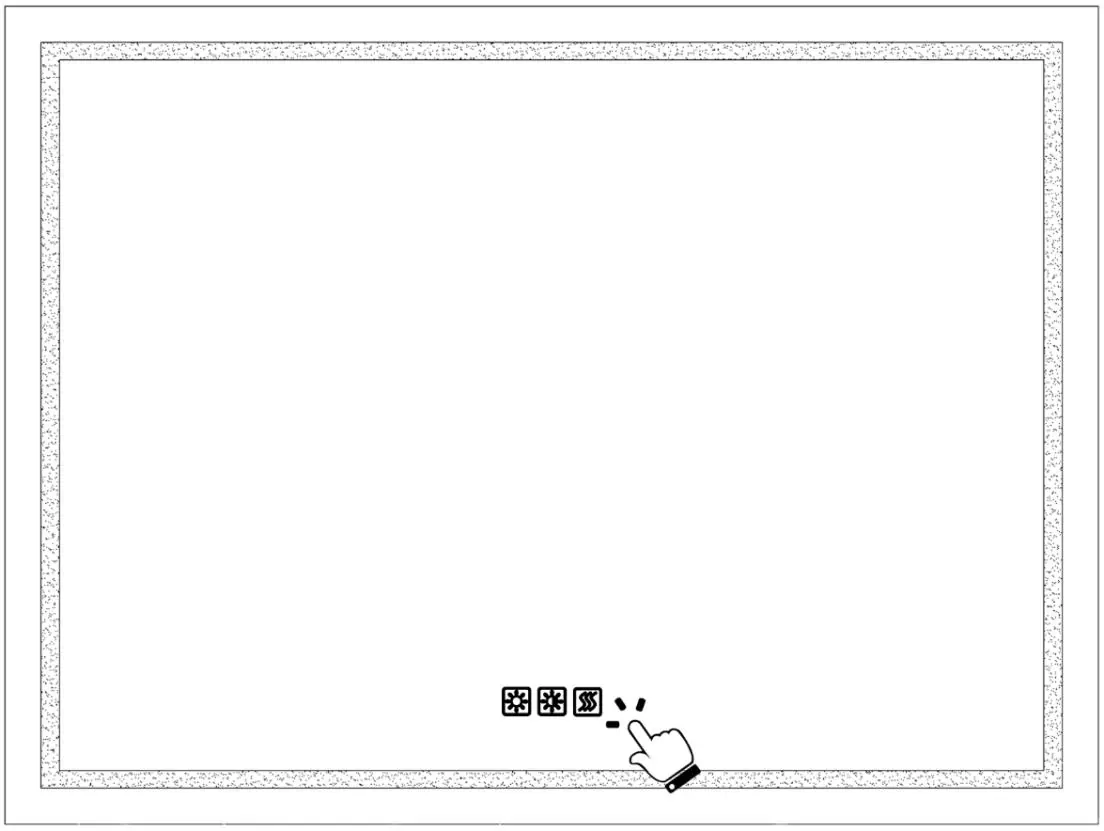

Der Spiegel verfügt über drei Touch-Tasten:
- Taste 1 (Licht): Kurz drücken zum Ein-/Ausschalten. Gedrückt halten (3-5 Sek.) zur Dimmung (hell zu dunkel, dann dunkel zu hell).
- Taste 2 (Farbtemperatur): Ändert die Lichtfarbe: Neutral (3000K+6400K), Kaltweiß (6400K), Warmweiß (3000K).
- Taste 3 (Anti-Beschlag): Kurz drücken zum Ein-/Ausschalten der Anti-Beschlag-Funktion.
Stromversorgung und Sicherheit
Der Spiegel kann direkt verkabelt oder über einen Wandschalter gesteuert werden. Wichtig: Verwenden Sie keinen Wand-Dimmschalter, da dies den LED-Treiber beschädigen kann. Überprüfen Sie regelmäßig Kabel und Transformator auf Beschädigungen.
Kontakt
Bei Fragen oder Problemen wenden Sie sich bitte an den Kundendienst unter 001 888-257-3857 oder per E-Mail an [email protected]. Weitere Informationen finden Sie unter www.casainc.com.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Spiegel lässt sich nicht einschalten
Überprüfen Sie die Verkabelung und stellen Sie sicher, dass der Wandschalter (falls vorhanden) eingeschaltet ist.
LED-Treiber beschädigt
Verwenden Sie niemals einen Wand-Dimmschalter. Dies ist nicht kompatibel und führt zu Schäden am Treiber.
Beschlag auf dem Spiegel
Aktivieren Sie die Anti-Beschlag-Funktion über die Taste 3 am Spiegel.
Vor der Verwendung
- Überprüfen Sie alle Teile anhand der Packliste.
- Stellen Sie sicher, dass die Wand für die Montage geeignet ist.
- Schalten Sie die Stromversorgung am Hauptschalter aus.
- Tragen Sie beim Bohren eine Schutzbrille.
- Prüfen Sie die Wand auf versteckte Rohre oder Kabel.
Abbildungen und Diagramme
- Die Verkabelung zeigt den Anschluss des LED-Treibers an die Stromquelle.
- Die Tastenbelegung zeigt die Steuerung von Licht, Farbtemperatur und Anti-Beschlag-Funktion.
Modellkompatibilität
- Nicht mit Wand-Dimmschaltern kompatibel.
- Nur für den Innenbereich geeignet.
