Bedienungsanleitung für Canon RF 100-400mm F5.6-8 IS USM Objektiv
Erfahren Sie, wie Sie das Canon RF 100-400mm F5.6-8 IS USM Objektiv korrekt anbringen, fokussieren, zoomen und den Bildstabilisator nutzen. Praktische Tipps zur Wartung und Sicherheit.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält wichtige Sicherheitshinweise und Bedienungsanleitungen für das Canon RF 100-400mm F5.6-8 IS USM Objektiv. Stellen Sie sicher, dass die Firmware Ihrer Kamera auf dem neuesten Stand ist. Vermeiden Sie es, direkt in die Sonne oder starke Lichtquellen zu blicken, und schützen Sie das Objektiv vor extremen Temperaturen und Kondensation.

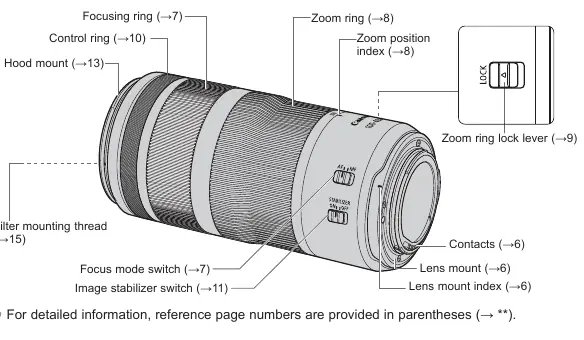

Nomenklatur
Das Objektiv besteht aus folgenden Hauptkomponenten: Fokusring, Zoomring, Steuerring, Zoom-Sperrhebel, Bildstabilisator-Schalter, Fokus-Modus-Schalter, Filtergewinde und Gegenlichtblendenanschluss.
Montage und Demontage
Schalten Sie die Kamera vor dem Anbringen oder Abnehmen des Objektivs immer aus. Richten Sie die weißen Indizes am Objektiv und an der Kamera aus und drehen Sie das Objektiv im Uhrzeigersinn, bis es einrastet. Zum Abnehmen drücken Sie den Entriegelungsknopf der Kamera und drehen das Objektiv gegen den Uhrzeigersinn.
Fokus-Modus einstellen
Stellen Sie den Fokus-Modus-Schalter am Objektiv auf AF für Autofokus oder MF für manuellen Fokus. Beachten Sie, dass der Fokusring elektronisch ist. Schnelles Drehen des Fokusrings kann zu einer verzögerten Fokussierung führen.
Zoomen
Drehen Sie den Zoomring, um die Brennweite zu ändern. Beachten Sie, dass sich die minimale Fokussierentfernung je nach Brennweite ändert (von 1,2 m bei 100 mm bis 1,05 m bei 400 mm). Schließen Sie den Zoomvorgang vor dem Fokussieren ab.

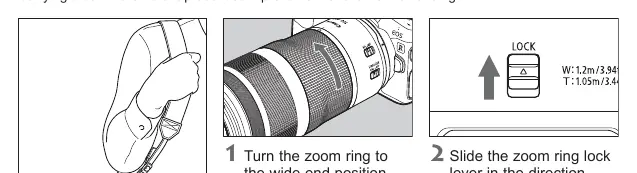

Zoom-Ring fixieren
Der Zoomring kann in der 100-mm-Position fixiert werden, um ein Ausfahren des Objektivs beim Tragen zu verhindern. Schieben Sie dazu den Zoom-Sperrhebel in die durch den Pfeil angezeigte Richtung.
Steuerring
Der Steuerring kann mit Funktionen wie Verschlusszeit oder Blende belegt werden. Das Klickgeräusch kann bei Bedarf durch den Canon Service Center entfernt werden.
Bildstabilisator
Schalten Sie den Bildstabilisator (IS) auf ON, um Verwacklungen zu reduzieren. Bei Verwendung eines Stativs wird empfohlen, den IS auszuschalten. Der Stabilisator ist besonders hilfreich bei schlechten Lichtverhältnissen oder Mitziehern.
Gegenlichtblende
Die Gegenlichtblende reduziert Streulicht und schützt die Frontlinse. Richten Sie die rote Markierung an der Blende mit dem roten Punkt am Objektiv aus und drehen Sie sie, bis sie einrastet.
Zubehör
Das Objektiv ist kompatibel mit RF 1.4x und RF 2x Extendern (separat erhältlich). Beachten Sie, dass sich die AF-Geschwindigkeit bei Verwendung eines Extenders verringern kann. Filter können am Frontgewinde angebracht werden.
Technische Daten
Das Objektiv hat eine optische Konstruktion von 12 Elementen in 9 Gruppen. Das Gewicht beträgt ca. 635 g. Der Filterdurchmesser beträgt 67 mm.
Herstellerinformationen
Canon Inc.
Praktische Hilfe
Typische Probleme
Kondensation auf der Linse
Legen Sie das Objektiv bei einem Wechsel von einer kalten in eine warme Umgebung in einen luftdichten Plastikbeutel, bis es sich langsam erwärmt hat.
Bildstabilisator ineffektiv
Stellen Sie sicher, dass der Schalter auf ON steht. Bei Verwendung eines Stativs sollte der Stabilisator ausgeschaltet werden.
Fokus verzögert
Vermeiden Sie es, den Fokusring zu schnell zu drehen, da dies zu einer verzögerten Reaktion führen kann.
Vor der Verwendung
- Kamera ausschalten vor dem Objektivwechsel.
- Firmware der Kamera auf die neueste Version aktualisieren.
- Objektivdeckel vor der Montage entfernen.
- Kontakte sauber und frei von Fingerabdrücken halten.
- Gegenlichtblende korrekt einrasten lassen.
Technische Daten in der Praxis
- Bildstabilisator
- Reduziert Verwacklungen bei Handaufnahmen.
Abbildungen und Diagramme
- Die Nomenklatur zeigt die Positionen von Fokusring, Zoomring, Steuerring und Schaltern.
- Die Montageanleitung zeigt die Ausrichtung der weißen Indizes.
- Die Zoom-Sperre zeigt die Hebelbewegung zum Fixieren.
Modellkompatibilität
- Nur für Kameras der EOS R Serie geeignet.
- Kompatibel mit RF 1.4x und RF 2x Extendern (separat erhältlich).
- Filterdurchmesser beträgt 67 mm.
