LED-Wandleuchte C Cattleya 120VAC/60Hz - Installationsanleitung

Wichtige Informationen zur Installation

Diese Anleitung beschreibt die Installation der C Cattleya LED-Wandleuchte. Das Produkt bietet zwei verschiedene Installationsmethoden: eine Plug-in-Installation (mit Stecker) und eine Festanschluss-Installation (Hardwire). Bitte wählen Sie die für Ihre Gegebenheiten passende Methode aus.

Sicherheitshinweise

• Strom abschalten: Schalten Sie vor Beginn der Installation unbedingt den Strom am Sicherungskasten ab, um Stromschläge zu vermeiden.
• Fachpersonal: Alle elektrischen Anschlüsse müssen den lokalen und nationalen Elektrovorschriften (N.E.C.) entsprechen. Wenn Sie mit elektrischen Installationen nicht vertraut sind, beauftragen Sie einen qualifizierten Elektriker.

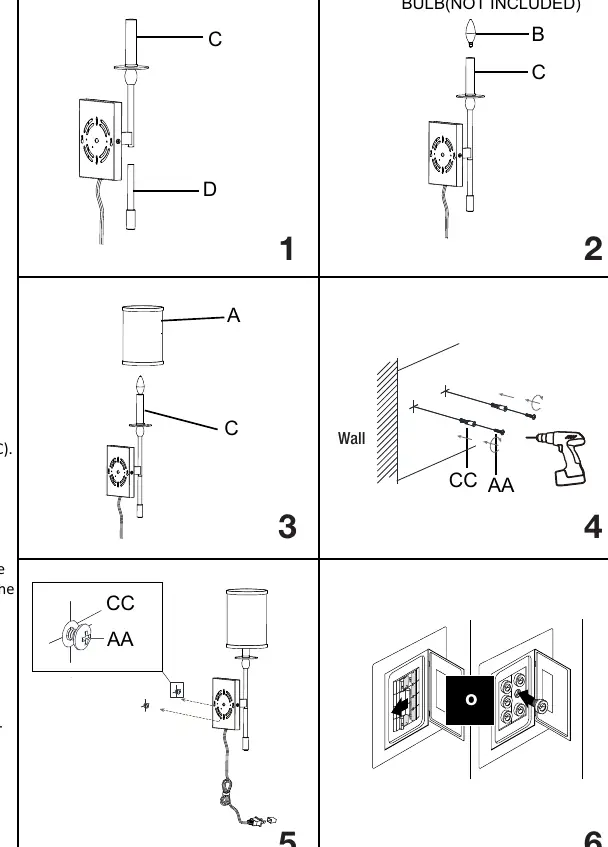

Installationsmethode 1: Plug-in-Installation

1. Schalten Sie den Strom ab. Verbinden Sie die Stange (D) mit dem Leuchtenkörper (C).
2. Setzen Sie die Glühbirne (B) ein.
3. Bringen Sie den Lampenschirm (A) an.
4. Messen Sie den Abstand zwischen den beiden Schlüssellöchern an der Montagehalterung. Markieren Sie die Position an der Wand, bohren Sie Löcher (6 mm) und setzen Sie die Kunststoffdübel (CC) ein. Drehen Sie die Holzschrauben (AA) in die Dübel.
5. Hängen Sie den Leuchtenkörper mit den Schlüssellöchern in die Schrauben (AA) ein. Stellen Sie sicher, dass die Leuchte sicher sitzt.
6. Justieren Sie den Schirm, stecken Sie das Netzkabel in die Steckdose und schalten Sie das Gerät ein.

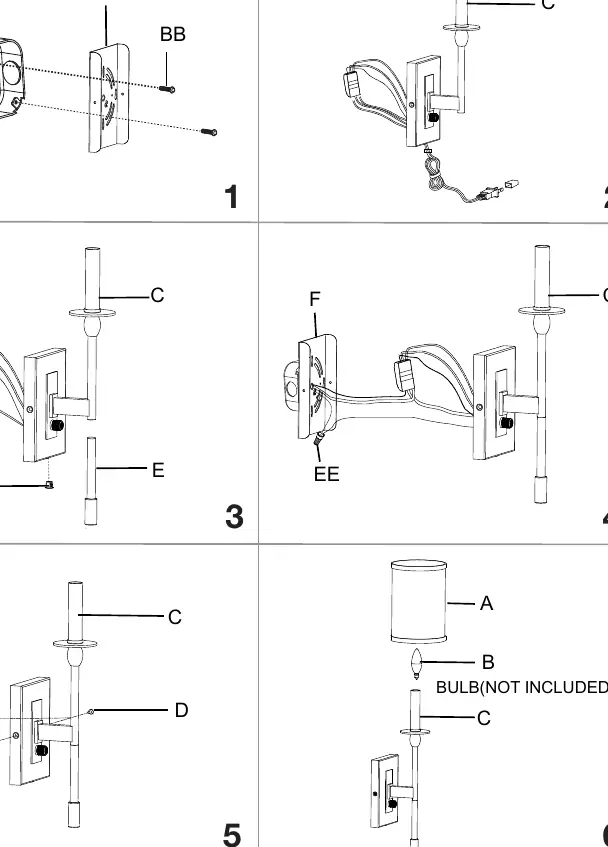

Installationsmethode 2: Festanschluss (Hardwire)

1. Schalten Sie den Strom ab. Entfernen Sie die Montageplatte vom Leuchtenkörper (C). Sichern Sie die Montageplatte (E) mit den Schrauben (BB) an der Anschlussdose.
2. Entfernen Sie das Stecker-Kabel und den Gummistopfen vom Kabelanschluss.
3. Setzen Sie die Buchse mit der Gummischeibe (DD) in das Loch der Rückplatte am Leuchtenkörper (C) ein und verbinden Sie die Stange (D) mit dem Körper (C).
4. Wickeln Sie das Erdungskabel um die grüne Erdungsschraube an der Montageplatte (F) und ziehen Sie diese fest. Verbinden Sie das Erdungskabel der Leuchte mit dem Erdungskabel der Stromversorgung mittels Kabelverbinder (EE).
5. Verbinden Sie das weiße Versorgungskabel mit dem mit N markierten Anschluss und das schwarze Versorgungskabel mit dem mit L markierten Anschluss.
6. Befestigen Sie den Leuchtenkörper (C) wieder an der Montageplatte (F) und sichern Sie ihn mit den Montagekugeln (D).
7. Setzen Sie die Glühbirne (B) und den Lampenschirm (A) ein und schalten Sie den Strom wieder ein.
