Installationsanleitung für C Cattleya Deckenleuchte
Schnelle Installationsanleitung für die C Cattleya Deckenleuchte. Erfahren Sie, wie Sie die Leuchte sicher montieren, die Kabel korrekt anschließen und den Lampenschirm befestigen.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die sichere Installation der C Cattleya Deckenleuchte. Vor Beginn der Arbeiten muss zwingend die Stromzufuhr am Sicherungskasten unterbrochen werden, um das Risiko eines Stromschlags zu vermeiden. Alle elektrischen Anschlüsse müssen den lokalen und nationalen Elektrovorschriften (N.E.C.) entsprechen. Bei Unsicherheiten bezüglich der Verkabelung sollte ein qualifizierter Elektriker beauftragt werden.
Installation und Montage
- Zentrieren Sie die Montageplatte (5) über dem Anschlusskasten (1) und markieren Sie die Bohrlöcher für die Wanddübel (2).
- Bohren Sie Löcher an den drei markierten Stellen und setzen Sie jeweils einen Wanddübel (2) ein.
- Verbinden Sie die schwarzen, weißen und Erdungskabel der Leuchte mit den entsprechenden Versorgungsleitungen unter Verwendung der Drahtmuttern (4).
- Richten Sie die Befestigungsschraube (3) am Verriegelungsloch der Leuchte aus, drehen Sie den Leuchtenkörper, bis er sicher hängt, und ziehen Sie die Schraube fest.
- Setzen Sie die Ankerschrauben (3) in die Wanddübel (2) ein.
- Richten Sie den Schlitz am Glas mit dem Bolzen an der Decke und dem Leuchtenkörper aus und drehen Sie den Lampenschirm (7), bis er sicher befestigt ist.
- Schalten Sie die Stromversorgung wieder ein.
Sicherheitshinweise
- Schalten Sie vor der Installation und Wartung den Hauptstrom am Sicherungskasten aus.
- Verwenden Sie die Leuchte nur innerhalb der spezifizierten elektrischen Parameter (120VAC/60Hz).
Praktische Hilfe
Typische Probleme
Leuchte funktioniert nach der Installation nicht
Überprüfen Sie, ob die Stromversorgung am Sicherungskasten eingeschaltet ist und ob alle Kabelverbindungen mit den Drahtmuttern korrekt und fest sitzen.
Leuchte sitzt locker
Stellen Sie sicher, dass die Befestigungsschraube (3) fest angezogen ist und der Lampenschirm (7) korrekt eingerastet ist.
Vor der Verwendung
- Schalten Sie den Hauptstrom am Sicherungskasten aus.
- Stellen Sie sicher, dass Sie über einen Schraubendreher verfügen.
- Prüfen Sie, ob die Anschlussdose (Outlet Box) vorhanden ist.
- Vergewissern Sie sich, dass die Verkabelung den lokalen Vorschriften entspricht.
Abbildungen und Diagramme

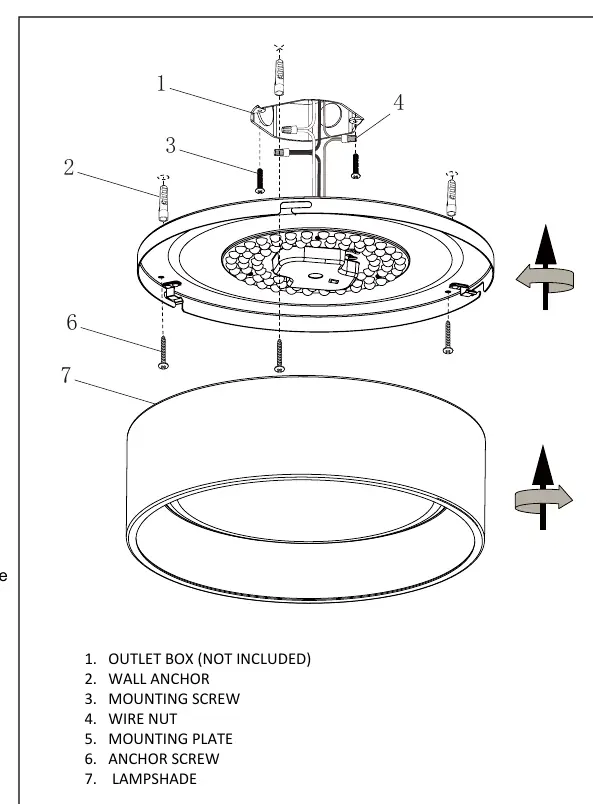

- Die Abbildung zeigt die Explosionszeichnung der Montagekomponenten.
- Die Nummern 1 bis 7 korrespondieren mit der Teileliste: Anschlussdose, Wanddübel, Befestigungsschraube, Drahtmutter, Montageplatte, Ankerschraube und Lampenschirm.
Modellkompatibilität
- Die Leuchte ist für den Betrieb an 120V Wechselstrom ausgelegt.
