Installationsanleitung für Bose Soundbar Wandhalterung...

Wichtige Informationen aus der Anleitung

Diese Wandhalterung ist ausschließlich für die Verwendung mit den folgenden Bose-Produkten konzipiert: Bose Soundbar 700, Bose Soundbar 500, Bose TV Speaker und SoundTouch 300. Die Halterung ist nicht für Mauerwerk geeignet. Stellen Sie vor der Installation sicher, dass die Wand stabil ist und sich keine Leitungen oder Rohre hinter der Montagefläche befinden.

Lieferumfang und Vorbereitung

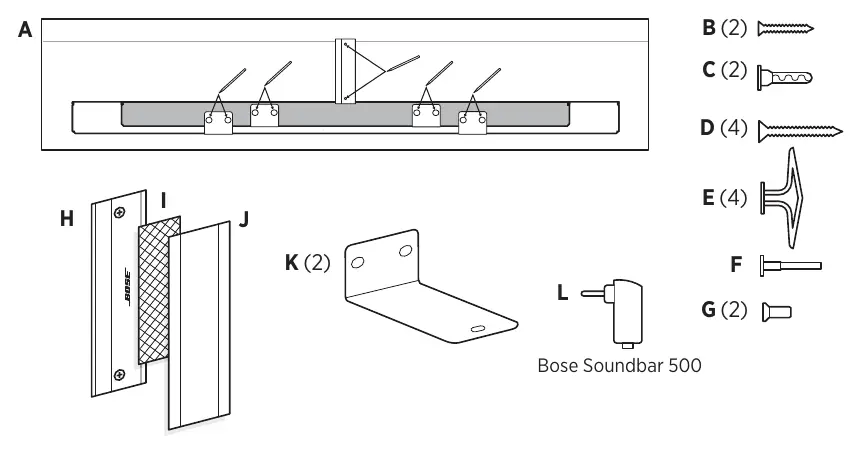

Stellen Sie sicher, dass alle Teile (A bis L) vorhanden sind. Sie benötigen zusätzlich folgende Werkzeuge: Schutzbrille, Wasserwaage, Bleistift, Schraubendreher, Bohrmaschine und Bohrer (Größen 3/32", 1/8", 3/16", 11/32").

Montageanleitung

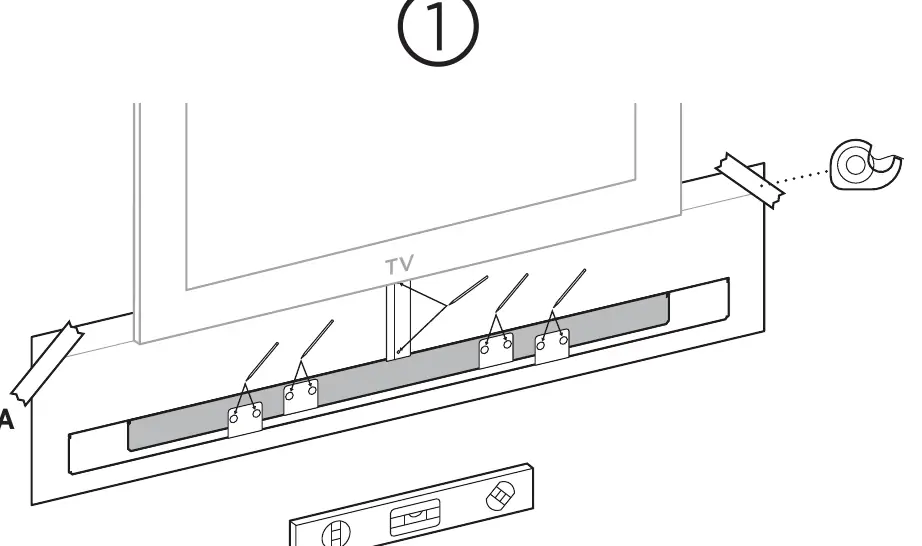

Schritt 1: PositionierungVerwenden Sie die mitgelieferte Schablone (A), um die Position der Halterungen an der Wand unterhalb des Fernsehers zu markieren. Nutzen Sie eine Wasserwaage, um eine gerade Ausrichtung sicherzustellen.

Schritt 2: Vorbereitung der WandBohren Sie die Löcher an den markierten Stellen. Die benötigte Bohrgröße hängt vom Wandtyp ab (Gipskarton oder Holzständer). Befestigen Sie die Halterungen (H) mit den entsprechenden Schrauben (B) und Dübeln (C) oder Schrauben (B) direkt in den Holzständer.

Schritt 3: Montage der HalterungenBefestigen Sie die Winkelhalterungen (K) mit den Schrauben (D) und Dübeln (E/F) an der Wand.

Schritt 4: Vorbereitung der SoundbarBereiten Sie die Soundbar für die Montage vor, indem Sie die entsprechenden Füße oder Abdeckungen anbringen.

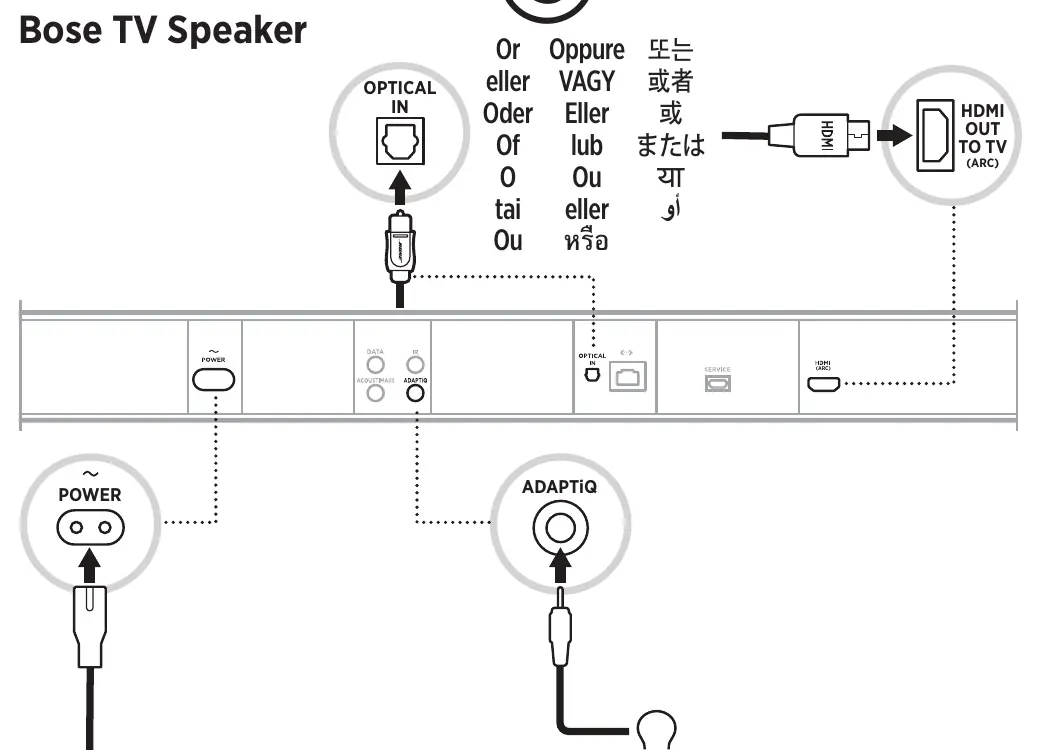

Schritt 5: Anschluss der KabelVerbinden Sie die Soundbar mit dem Fernseher und der Stromversorgung. Beachten Sie die spezifischen Anschlussdiagramme für Ihr Modell (Bose Soundbar 700/500, TV Speaker oder SoundTouch 300).

Schritt 6: Befestigung der SoundbarSetzen Sie die Soundbar auf die montierten Halterungen (K) und sichern Sie diese mit den Schrauben (G).

Schritt 7: AbschlussBringen Sie die Abdeckung (J) an, um die Kabel und die Halterung zu verdecken.

Sicherheitshinweise

Enthält Kleinteile, die eine Erstickungsgefahr darstellen können. Nicht für Kinder unter 3 Jahren geeignet. Führen Sie keine eigenmächtigen Änderungen am Produkt durch. Installieren Sie das Produkt nicht in der Nähe von Wärmequellen wie Heizkörpern oder Kaminen. Bei Unsicherheiten bezüglich der Wandbeschaffenheit oder Installation wenden Sie sich bitte an einen qualifizierten Fachmann.
