Bedienungsanleitung für Bosch GDE 28 D Professional Staubabsaugvorrichtung

Wichtige Informationen aus der Anleitung

Die Bosch GDE 28 D Professional ist eine Staubabsaugvorrichtung, die speziell für den Einsatz mit dem Bohrhammer GBH 18V-28 DC entwickelt wurde. Sie dient der sauberen Absaugung von Staub beim Bohren in Beton oder Mauerwerk. Die Vorrichtung darf nicht für Bohrungen in Holz, Stein, Metall oder Kunststoff verwendet werden.

Montage

Die Absaugvorrichtung wird direkt am Bohrhammer befestigt:

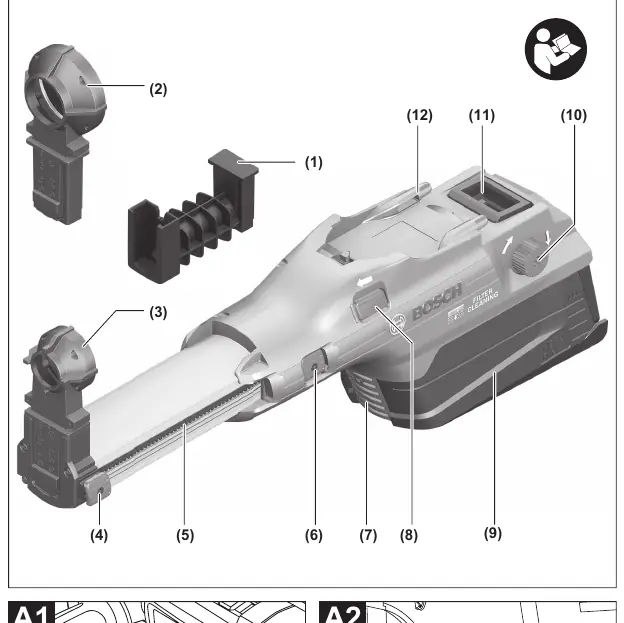

• Setzen Sie den Bohrhammer mit der Führungsbohrung (13) an der Gehäuseführung (12) der Absaugvorrichtung an.
• Schieben Sie die Absaugvorrichtung auf den Bohrhammer, bis sie hörbar einrastet.
• Die Markierungen an Absaugvorrichtung und Bohrhammer müssen übereinanderstehen.

Betrieb

Vor dem Bohren müssen das Staubauge und die Führung korrekt eingestellt werden:

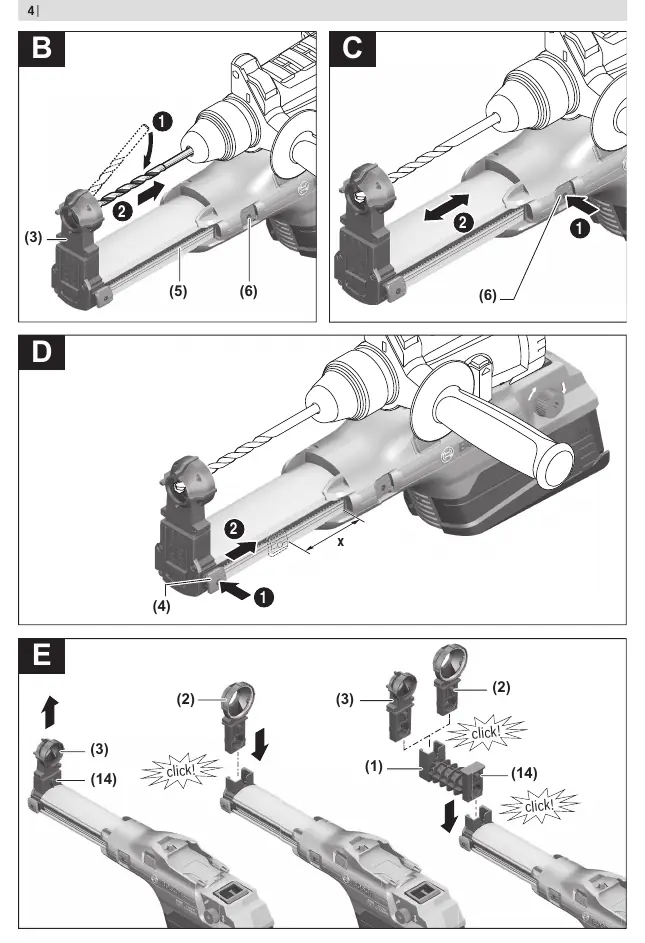

• Bohrer einsetzen: Drücken Sie die Taste (6) und ziehen Sie die Führung (5) heraus. Führen Sie den Bohrer durch das Staubauge (3) und setzen Sie ihn in das Bohrfutter ein.
• Führungslänge einstellen: Die Führung (5) muss so eingestellt werden, dass die Bohrerspitze bündig mit dem Staubauge (3) abschließt.
• Bohrtiefe einstellen: Nutzen Sie die Taste (4) auf der Führung (5), um die gewünschte Bohrtiefe X festzulegen.

Wartung und Reinigung

Um eine optimale Absaugleistung zu gewährleisten, ist regelmäßige Wartung erforderlich:

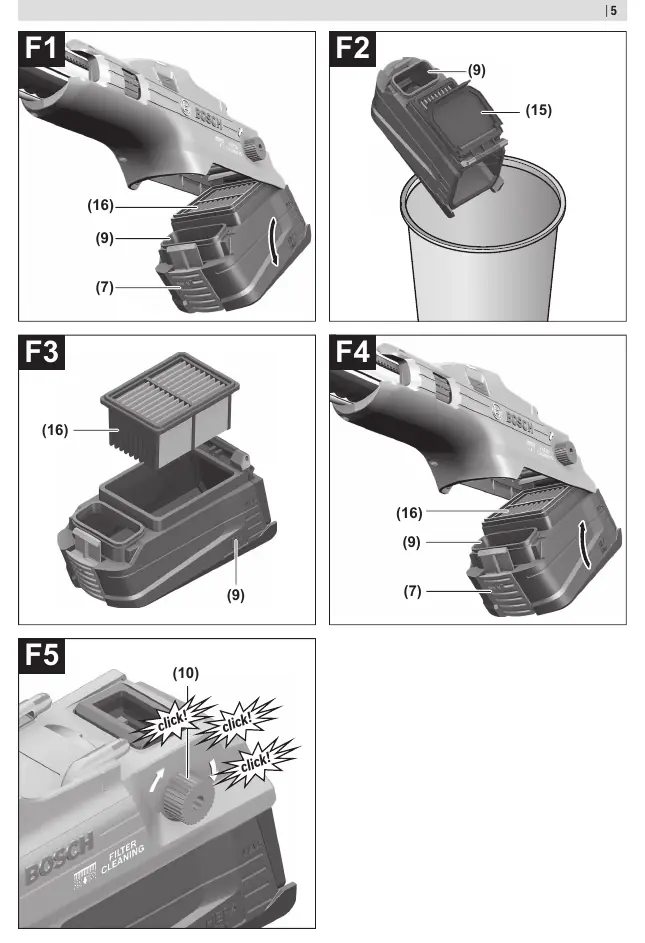

• Staubbox leeren: Leeren Sie die Staubbox (9) regelmäßig und nach Abschluss der Arbeiten. Nutzen Sie das Sichtfenster zur Füllstandskontrolle.
• Filterreinigung: Betätigen Sie regelmäßig das Drehrad (10) der mechanischen Filterreinigung, um den HEPA-Filter (16) von Staub zu befreien.
• Filterpflege: Reinigen Sie den HEPA-Filter nicht mit Druckluft. Bei Beschädigungen (Risse, Löcher) muss der Filter sofort ersetzt werden.
