Bedienungsanleitung für Rührwerk Bosch GRW 11 E Professional
Schnelle Anleitung für das Bosch GRW 11 E Professional Rührwerk. Erfahren Sie alles über Montage, Werkzeugwechsel, Betrieb, Geschwindigkeitswahl und Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Rührwerk ist für das Anrühren von pulverförmigen Baustoffen wie Mörtel, Putze, Kleber sowie nicht lösungsmittelhaltigen Farben und Lacken bestimmt. Arbeiten Sie immer mit beiden Händen und verwenden Sie den mitgelieferten Zusatzgriff. Vermeiden Sie das Arbeiten mit explosionsgefährlichen Stoffen.
Montage
Vor allen Arbeiten am Gerät den Netzstecker ziehen. Der Zusatzgriff 2 kann beliebig geschwenkt werden, um eine sichere Arbeitshaltung zu erreichen. Schrauben Sie den Rührkorb 4 mit dem Adapter 3 auf die Antriebsspindel 5. Halten Sie die Antriebsspindel mit einem Gabelschlüssel (17 mm) fest und ziehen Sie den Adapter mit einem zweiten Gabelschlüssel (24 mm) fest.
Betrieb
Die Netzspannung muss mit den Angaben auf dem Typenschild übereinstimmen. Mit dem Gangwahlschalter 1 können zwei Drehzahlbereiche vorgewählt werden:
- Gang I: Niedriger Drehzahlbereich für Rührkorbdurchmesser bis 200 mm.
- Gang II: Hoher Drehzahlbereich für Rührkorbdurchmesser bis 140 mm.
Die Drehzahl lässt sich stufenlos über den Ein-/Ausschalter 6 regulieren. Leichter Druck bewirkt eine niedrige Drehzahl, zunehmender Druck erhöht diese.
Arbeitshinweise
Die Wahl des Rührkorbes hängt vom Material ab:
- Niedrige Viskosität (z.B. Farben, Lacke, Kleber): Rührkorb mit Linkswendel verwenden.
- Hohe Viskosität (z.B. Fertigputz, Beton, Zement): Rührkorb mit Rechtswendel verwenden.
Bewegen Sie das Elektrowerkzeug beim Arbeiten auf und ab. Reinigen Sie den Rührkorb nach Gebrauch.
Wartung und Reinigung
Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber. Reparaturen dürfen nur von qualifiziertem Fachpersonal mit Original-Ersatzteilen durchgeführt werden.
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Typische Probleme
Gangwahlschalter lässt sich nicht bis zum Anschlag schwenken
Drehen Sie die Antriebsspindel mit dem Rührkorb etwas, während Sie den Schalter betätigen.
Gerät fällt in das Rührgut
Sofort Netzstecker ziehen und das Gerät vom Kundendienst überprüfen lassen.
Vor der Verwendung
- Netzspannung prüfen (muss mit Typenschild übereinstimmen).
- Zusatzgriff montieren und festziehen.
- Rührkorb fest auf die Antriebsspindel schrauben.
- Gangwahlschalter auf das zu bearbeitende Material abstimmen.
- Sicherstellen, dass das Gerät ausgeschaltet ist, bevor der Stecker eingesteckt wird.
Technische Daten in der Praxis
- 2-Gang-Getriebe
- Ermöglicht die Anpassung der Drehzahl an das Material und den Rührkorbdurchmesser.
Abbildungen und Diagramme

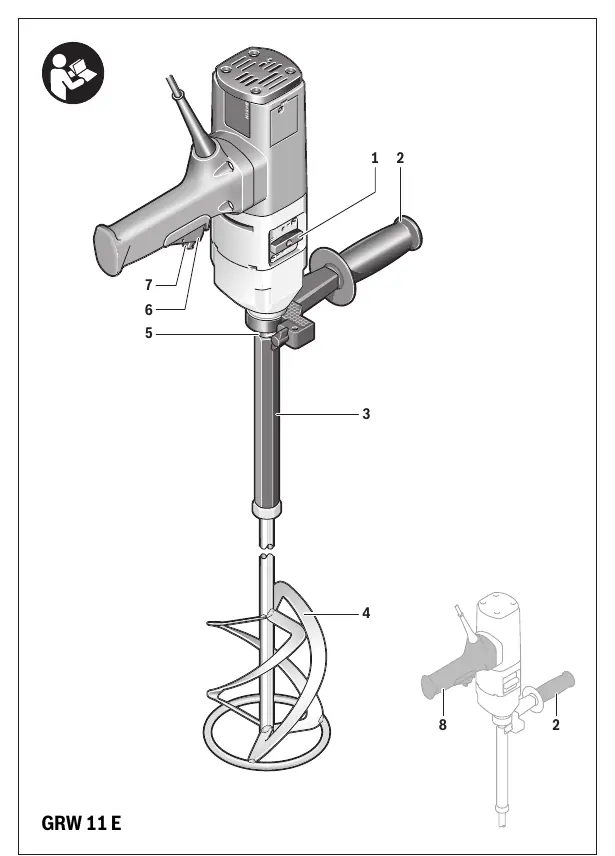

- Seite 3 zeigt die nummerierten Komponenten des Geräts.
- Seite 6 zeigt den Werkzeugwechsel mit zwei Gabelschlüsseln.
- Seite 7 zeigt die Bedienung des Ein-/Ausschalters und der Feststelltaste.
Modellkompatibilität
- Verwenden Sie nur Rührkörbe, die für das Gerät geeignet sind.
- Beachten Sie die länderspezifischen Vorschriften für die zu bearbeitenden Materialien.
