Bosch PSM 80 A / PSM 100 A Multischleifer Bedienungsanleitung
Schnellstartanleitung für den Bosch PSM 80 A und PSM 100 A Multischleifer. Erfahren Sie alles über Montage, Staubabsaugung, Schleifblattwechsel und sicheren Betrieb.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Bosch PSM 80 A / PSM 100 A ist ein Multischleifer für den Trockenschliff. Beachten Sie folgende wichtige Hinweise für einen sicheren Betrieb:
- Das Gerät ist ausschließlich für den Trockenschliff bestimmt.
- Leeren Sie die Staubbox regelmäßig vor Arbeitspausen, um Brandgefahr durch selbstentzündlichen Schleifstaub zu vermeiden.
- Verwenden Sie das Gerät nur, wenn beide Schleifblätter montiert sind.
- Verwenden Sie nur Schleifblätter mit gleicher Körnung.
- Tragen Sie bei der Arbeit eine Schutzbrille und gegebenenfalls eine Staubmaske (Filterklasse P2).
Produktbeschreibung

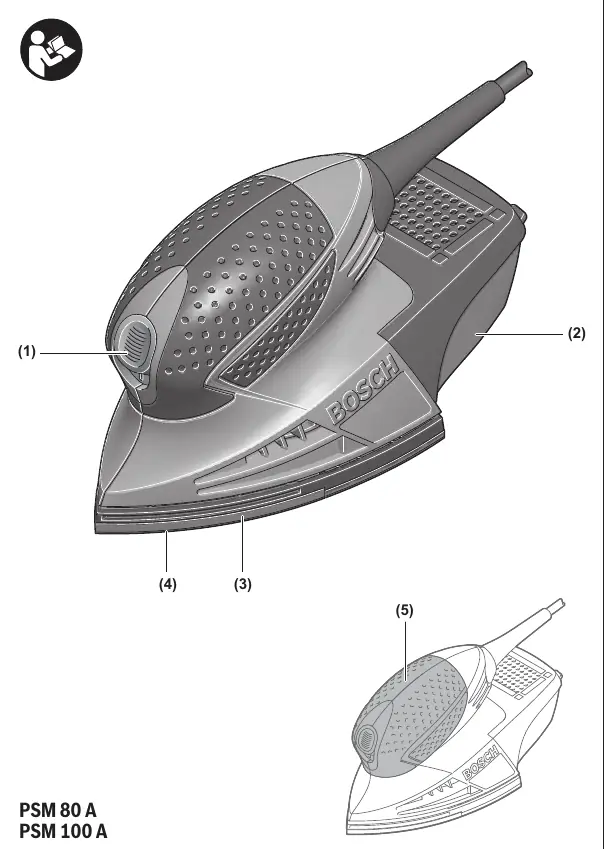

Die wesentlichen Komponenten des Multischleifers sind:
- (1) Ein-/Ausschalter
- (2) Staubbox (Microfilter System)
- (3) Schleifplatte
- (4) Schleifblatt
- (6) Ausblasstutzen
- (7) Filterelement
Montage und Staubabsaugung
Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Steckdose.
Eigenabsaugung mit Staubbox
Schieben Sie die Staubbox (2) auf den Ausblasstutzen (6), bis sie einrastet. Zum Entleeren ziehen Sie die Staubbox nach unten ab. Klopfen Sie die Staubbox vor dem Öffnen auf einer festen Unterlage aus, um Staub vom Filterelement (7) zu lösen. Klappen Sie das Filterelement nach oben und leeren Sie die Box.
Fremdabsaugung
Stecken Sie den Absaugadapter (9) auf einen Absaugschlauch (8). Verbinden Sie den Adapter mit dem Ausblasstutzen (6) am Gerät und den Schlauch mit einem geeigneten Staubsauger.
Betrieb
Ein-/Ausschalten
Zum Einschalten schieben Sie den Ein-/Ausschalter (1) nach unten auf "1". Zum Ausschalten schieben Sie ihn nach oben auf "0".
Schleifblatt wechseln
Reinigen Sie die Schleifplatte (3) von Staub. Legen Sie das Schleifblatt (4) bündig auf die Schleifplatte auf und drücken Sie es fest. Achten Sie darauf, dass die Ausstanzungen im Schleifblatt mit den Bohrungen der Schleifplatte übereinstimmen.
Wartung und Reinigung
Halten Sie das Gerät und die Lüftungsschlitze stets sauber. Sollte ein Ersatz der Anschlussleitung erforderlich sein, muss dies durch Bosch oder eine autorisierte Kundendienststelle erfolgen.
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Typische Probleme
Schleifblatt haftet nicht auf der Schleifplatte
Klopfen Sie das Klettgewebe der Schleifplatte vor dem Aufsetzen des Schleifblatts aus, um eine optimale Haftung zu ermöglichen.
Staubabsaugung ist ineffizient
Leeren Sie die Staubbox, reinigen Sie das Filterelement mit einer weichen Bürste und prüfen Sie, ob die Ausstanzungen im Schleifblatt mit den Bohrungen der Schleifplatte übereinstimmen.
Vor der Verwendung
- Netzspannung prüfen (230V).
- Schleifblatt korrekt montiert.
- Staubbox fest eingerastet.
- Schleifplatte sauber und frei von Staub.
- Schutzbrille tragen.
Technische Daten in der Praxis
- Nennaufnahmeleistung
- 80W (PSM 80 A) oder 100W (PSM 100 A).
- Leerlaufdrehzahl
- 13.000 min-1.
- Schwingkreisdurchmesser
- 1,4 mm.
Abbildungen und Diagramme

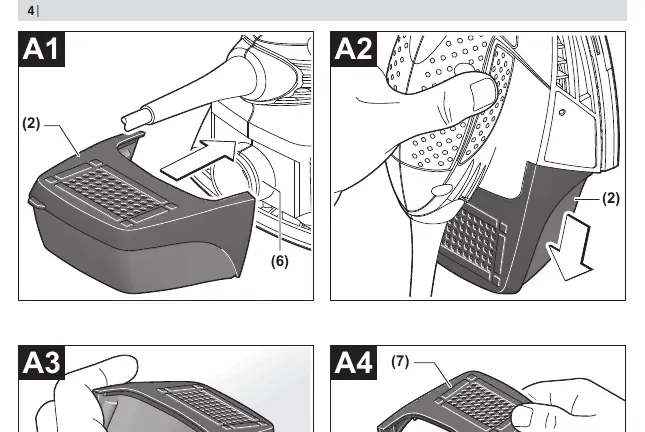

- A1-A4: Montage und Entleerung der Staubbox.
- B: Anschluss einer externen Staubabsaugung.
- C: Wechseln des Schleifblatts.
Modellkompatibilität
- Nur für Trockenschliff geeignet.
- Nur Bosch-Originalzubehör verwenden.
- Nicht für asbesthaltige Materialien geeignet.
