Bedienungsanleitung für Rasentrimmer Bosch EasyGrassCut 18V-230 / 18V-26 / 18V-260
Schnellstartanleitung und vollständiger Leitfaden für den Bosch EasyGrassCut 18V-230, 18V-26 und 18V-260 Rasentrimmer. Erfahren Sie alles über Montage, Bedienung, Akku-Ladevorgang und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Bosch EasyGrassCut 18V ist ein akkubetriebener Rasentrimmer für den häuslichen Gebrauch. Er wird durch Einsetzen eines geladenen 18V-Akkus und Montage von Schaft, Handgriff und Schutzhaube betriebsbereit gemacht. Zum Trimmen wird der Trimmerkopf durch Drehen des Handgriffs um 180° in die gewünschte Position gebracht. S. 11, 13, 14
Wichtigste Schritte
- Montage von Schaft, Handgriff und Schutzhaube. S. 13
- Akku laden und einsetzen. S. 13
Erste Inbetriebnahme
- Schaft zusammenfügen, Handgriff und Schutzhaube montieren, Akku laden und einsetzen. S. 13
Probleme und Lösungen
Motor läuft nicht an
Akku entladen oder zu heiß/kalt. Akku laden oder auf Betriebstemperatur bringen.
S. 15Wartung und Reset
- Fadenspule wechseln: Drücken Sie die beiden Laschen der Spulenabdeckung zusammen, entfernen Sie die Abdeckung und entnehmen Sie die leere Spule. S. 14
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Nennspannung | 18 V | Betriebsspannung | S. 11 |
| Leerlaufdrehzahl | 8500 min-1 | Drehzahl ohne Last | S. 11 |
Wo es im PDF steht
- Sicherheitshinweise S. 3, 4, 5, 6
- Technische Daten S. 11, 12
- Montage und Betrieb S. 13, 14
- Fehlersuche S. 15
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument ist die offizielle Betriebsanleitung für die Bosch EasyGrassCut 18V-Serie (18V-230, 18V-26, 18V-260). Es enthält wichtige Sicherheitsanweisungen, Montageanleitungen, Bedienungshinweise sowie Tipps zur Wartung und Fehlerbehebung. Bitte lesen Sie die Sicherheitshinweise auf den Seiten 3-10 sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.
Montage

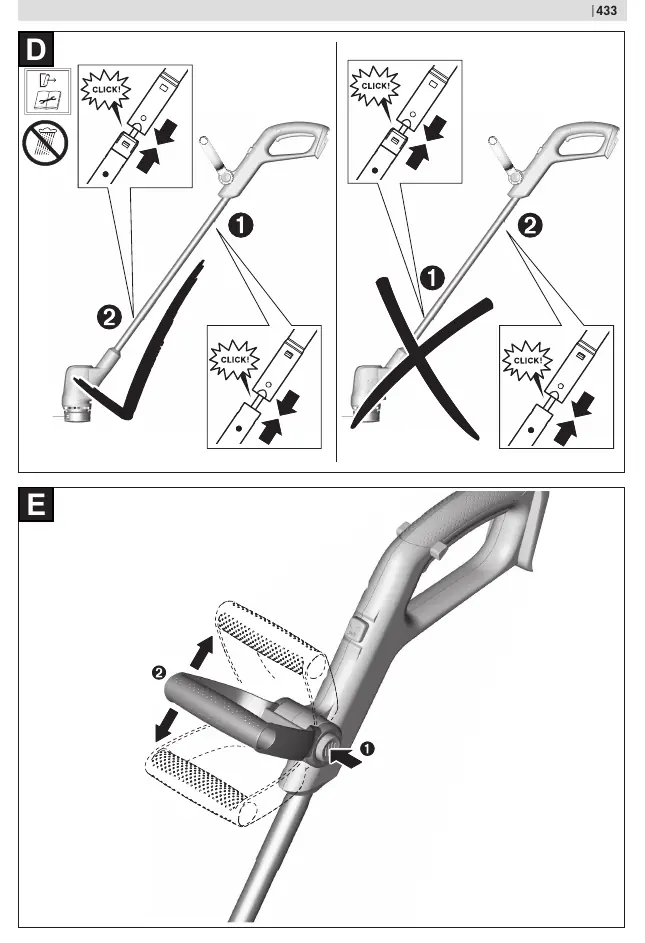

- Schaft zusammenfügen: Entfernen Sie die Transportsicherung (9) und stecken Sie die Schaftteile zusammen, bis sie hörbar einrasten (Bilder C und D).
- Handgriff montieren: Der Handgriff (1) kann in verschiedenen Positionen eingestellt werden. Drücken Sie die Tasten (7), um den Griff in die gewünschte Position zu bringen (Bild E).

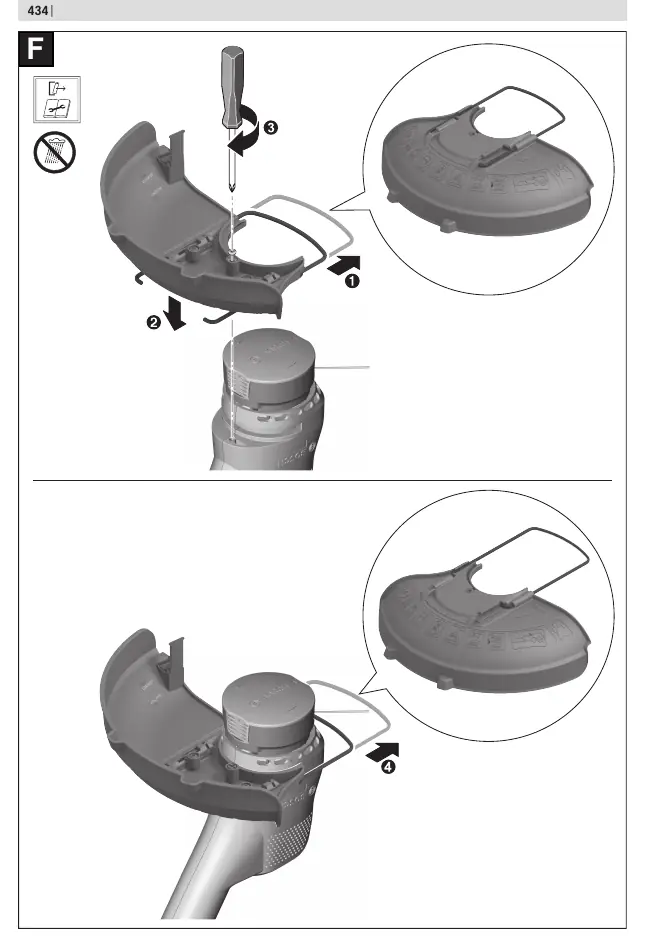

- Schutzhaube montieren: Ziehen Sie den Bügel zum Schutz der Pflanzen in die Lagerungsposition, setzen Sie die Schutzhaube (8) auf den Trimmerkopf und befestigen Sie diese mit der mitgelieferten Schraube (Bild F).
Inbetriebnahme
Laden Sie den Akku vor dem ersten Einsatz vollständig auf. Der Ladevorgang beginnt, sobald der Netzstecker des Ladegeräts in die Steckdose gesteckt und der Akku (6) in das Ladegerät (10) eingesetzt wird.
Bedienung
Zum Einschalten drücken Sie zuerst die Einschaltsperre (3) und dann den Ein-/Ausschalter (4). Zum Ausschalten lassen Sie den Ein-/Ausschalter los.

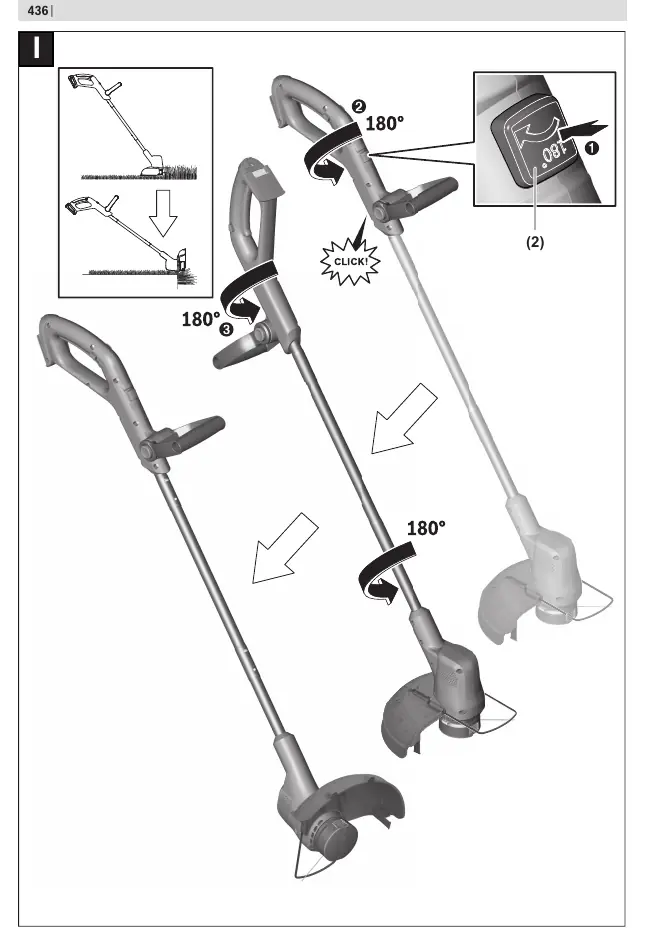

Rasentrimmen/Kantenschneiden: Drehen Sie den Handgriff gegen den Schaft um 180°, um den Trimmerkopf für das Kantenschneiden zu positionieren (Bild I). Bewegen Sie den Trimmer beim Rasentrimmen nach links und rechts.
Wartung und Reinigung

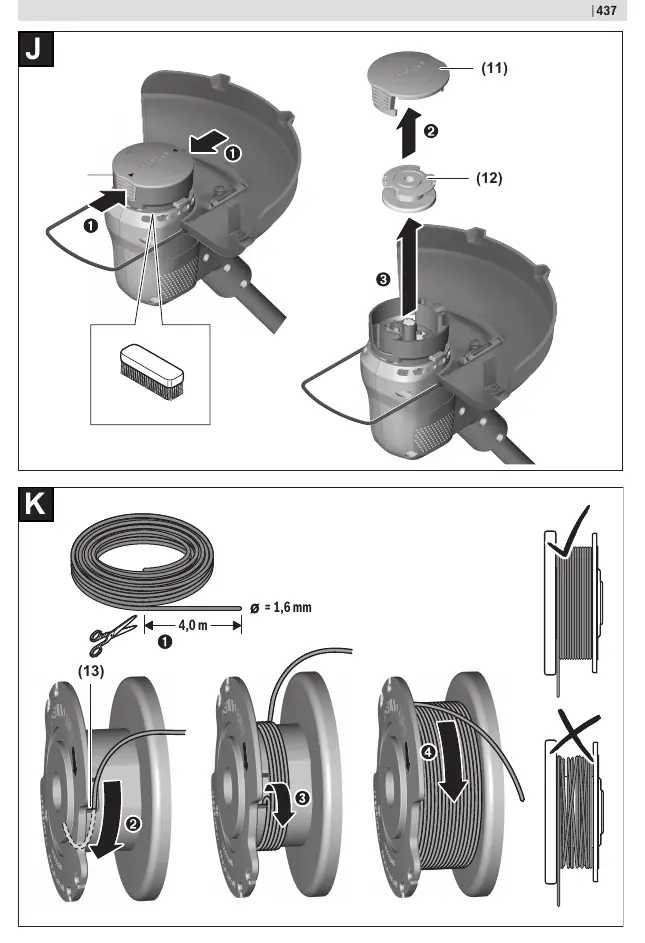

Entfernen Sie vor allen Arbeiten am Gerät den Akku. Zum Wechseln der Spule drücken Sie die beiden Laschen der Spulenabdeckung (11) zusammen, entfernen die Abdeckung und entnehmen die leere Spule (12). Wickeln Sie ca. 4,0 m Faden gleichmäßig und straff auf die neue Spule (Bild K).
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Typische Probleme
Motor läuft nicht an
Akku ist entladen oder zu heiß/kalt. Akku laden oder auf Betriebstemperatur bringen.
Starke Vibrationen
Schneidfaden ist gebrochen oder das Schneidsystem ist beschädigt. Faden manuell nachführen oder Bosch-Kundendienst kontaktieren.
Gartengerät schneidet nicht
Schneidfaden ist zu kurz oder gebrochen. Faden manuell nachführen oder Spule ersetzen.
Vor der Verwendung
- Prüfen Sie, ob der Akku vollständig geladen ist.
- Kontrollieren Sie, ob die Schutzhaube korrekt montiert ist.
- Überprüfen Sie den Arbeitsbereich auf Steine, Stöcke und andere Fremdkörper.
- Stellen Sie sicher, dass der Schneidfaden korrekt aufgewickelt ist.
- Tragen Sie immer Schutzbrille und Gehörschutz.
Technische Daten in der Praxis
- Nennspannung
- 18 V (Betriebsspannung des Akkusystems).
- Leerlaufdrehzahl
- 8500 min-1 (Geschwindigkeit des Schneidkopfes ohne Last).
- Schneidkreisdurchmesser
- 23 cm (EasyGrassCut 18V-230) bzw. 26 cm (EasyGrassCut 18V-26/260).
Abbildungen und Diagramme
- Bild A: Übersicht der Komponenten (Handgriff, Ein-/Ausschalter, Akku, Schutzhaube, Spule).
- Bild I: Umstellung zwischen Rasentrimmen und Kantenschneiden durch Drehen des Handgriffs.
- Bild J-L: Anleitung zum Wechseln und Aufwickeln der Fadenspule.
Modellkompatibilität
- Verwenden Sie nur von Bosch zugelassene Schneidelemente.
- Kompatibel mit Bosch 18V Li-Ion Akkus (PBA 18V...W-).
