Ersatzteilliste für Bosch GRT 18V-33 Rasentrimmer
Detaillierte Ersatzteilliste und Explosionszeichnung für den Bosch GRT 18V-33 Rasentrimmer. Enthält technische Anzugsmomente für die Montage.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument ist eine offizielle Ersatzteilliste für den Bosch GRT 18V-33 Rasentrimmer. Es enthält keine Bedienungsanleitung, sondern dient der Identifikation von Bauteilen und deren korrekter Montage mittels Explosionszeichnungen.
Explosionszeichnung und Ersatzteile

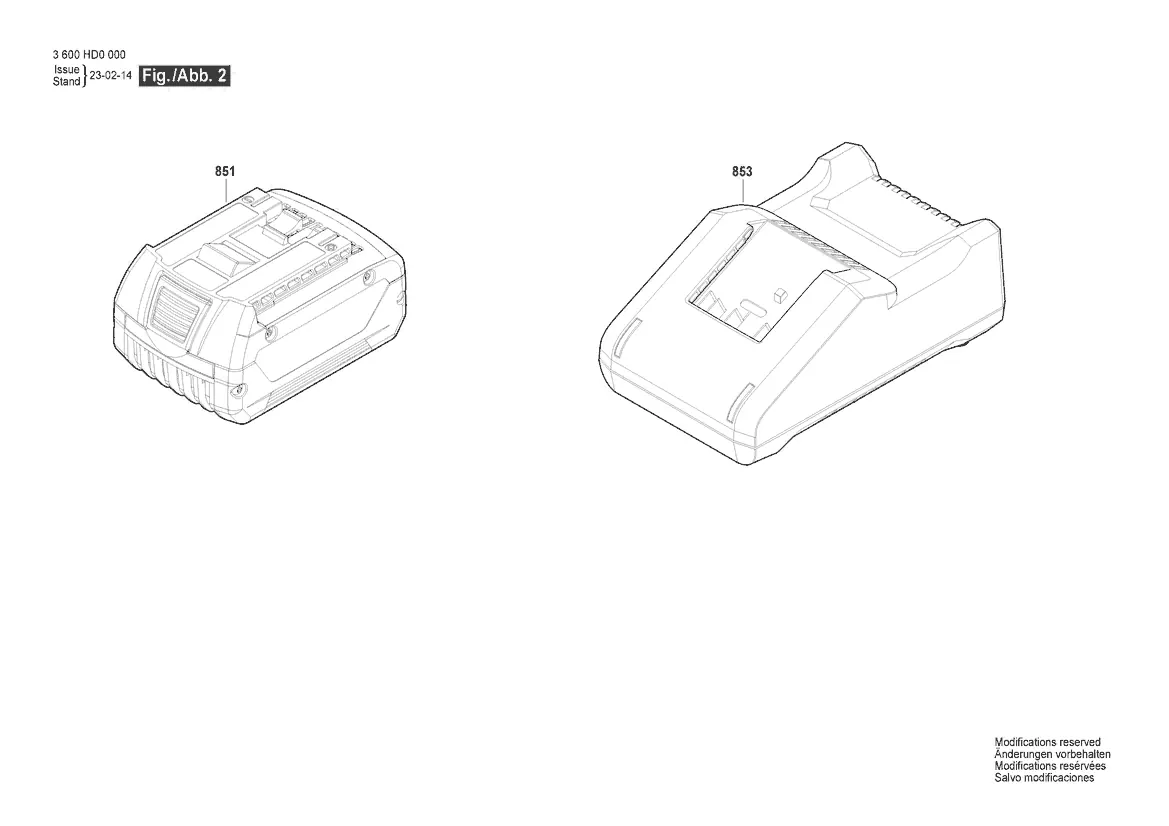

Das Dokument bietet detaillierte Explosionszeichnungen, die den Aufbau des Geräts sowie des Akkus und Ladegeräts veranschaulichen. Jedes Bauteil ist nummeriert, um die Identifikation bei Reparaturen oder Ersatzteilbestellungen zu erleichtern.
Technische Anzugsmomente
Für die korrekte Montage sind spezifische Anzugsmomente für Schraubverbindungen definiert:
- Pos 19: 1,2 - 1,6 Nm
- Pos 801 (Stern-Symbol): 1,5 - 2,0 Nm
- Pos 801 (Quadrat-Symbol): 1,0 - 1,2 Nm
- Pos 840/43: 0,8 - 1,0 Nm
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Technische Daten in der Praxis
- Anzugsmoment Pos 19
- 1,2 - 1,6 Nm
- Anzugsmoment Pos 801 (Stern)
- 1,5 - 2,0 Nm
- Anzugsmoment Pos 801 (Quadrat)
- 1,0 - 1,2 Nm
- Anzugsmoment Pos 840/43
- 0,8 - 1,0 Nm
Abbildungen und Diagramme

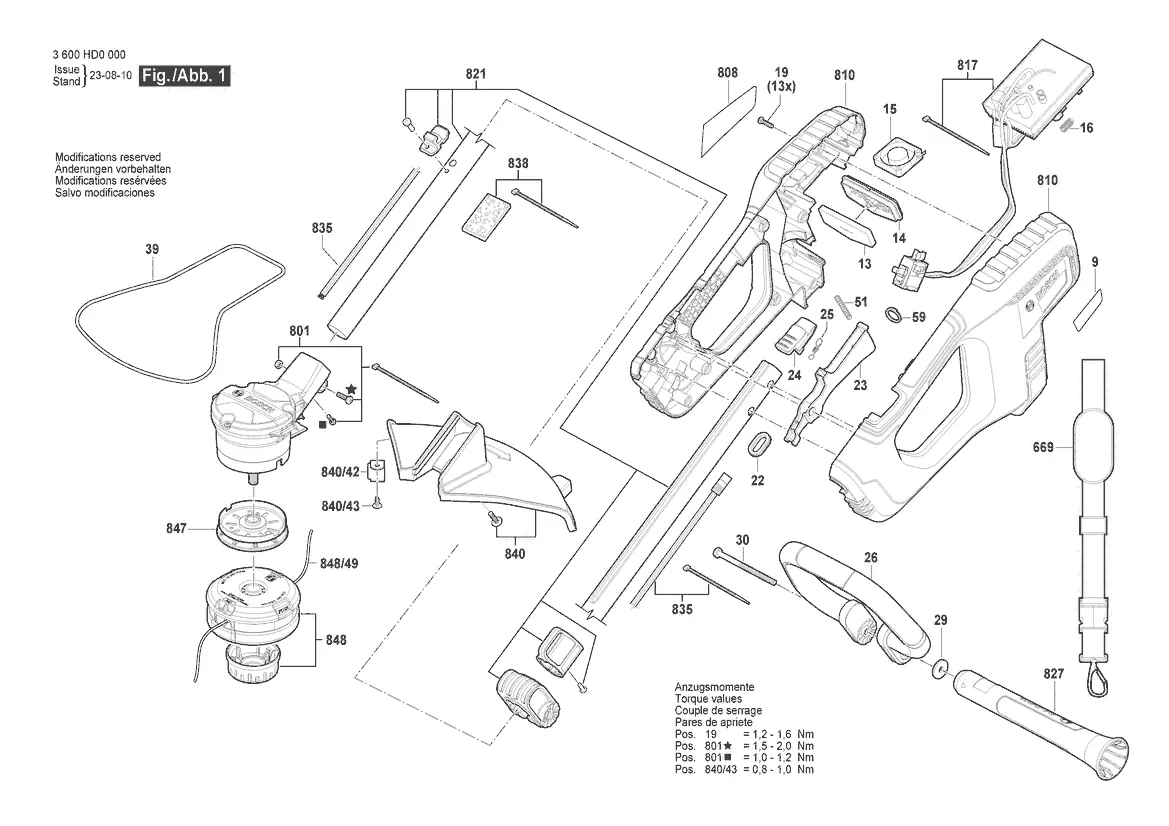

- Die Explosionszeichnung zeigt die Anordnung der Bauteile des Rasentrimmers sowie des Akkus und Ladegeräts.
