Bedienungsanleitung für Bosch EasySpray 18V-100 Feinsprühsystem
Vollständige Bedienungsanleitung für das Bosch EasySpray 18V-100 Feinsprühsystem. Enthält Anweisungen zu Montage, Betrieb, Reinigung, Wartung und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Bosch EasySpray 18V-100 ist ein Akku-Feinsprühsystem zum Auftragen von Lacken, Lasuren, Grundierungen und Ölen. Es ist nicht für Wandfarben geeignet. S. 9, 19
Wichtigste Schritte
- Akku laden S. 10, 20
- Reinigung nach Gebrauch S. 14, 24
Erste Inbetriebnahme
- Akku einsetzen und Sprühpistole vorbereiten S. 11, 21
Probleme und Lösungen
Sprühmaterial deckt nicht richtig
Stellrad (5) Richtung + drehen, Sprühabstand verringern.
S. 15, 25Wartung und Reset
- Luftfilter reinigen S. 15, 25
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Nennspannung | 18 V | Betriebsspannung | S. 10, 20 |
Wo es im PDF steht
- Sicherheitshinweise S. 7, 8, 9
- Technische Daten S. 10, 20
- Wartung und Reinigung S. 14, 15
- Behebung von Störungen S. 15, 16
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Bosch EasySpray 18V-100 ist ein Akku-Feinsprühsystem, das für das Auftragen von lösemittelhaltigen und wasserverdünnbaren Lackfarben, Lasuren, Grundierungen, Klarlacken, Imprägnierungen, Ölen und Wasser konzipiert ist. Es ist nicht für Dispersions- und Latexfarben (Wandfarben) geeignet. Vor der ersten Inbetriebnahme muss der Akku vollständig geladen werden. Achten Sie bei der Arbeit auf eine gute Belüftung und tragen Sie die erforderliche Schutzausrüstung.
Produktbeschreibung

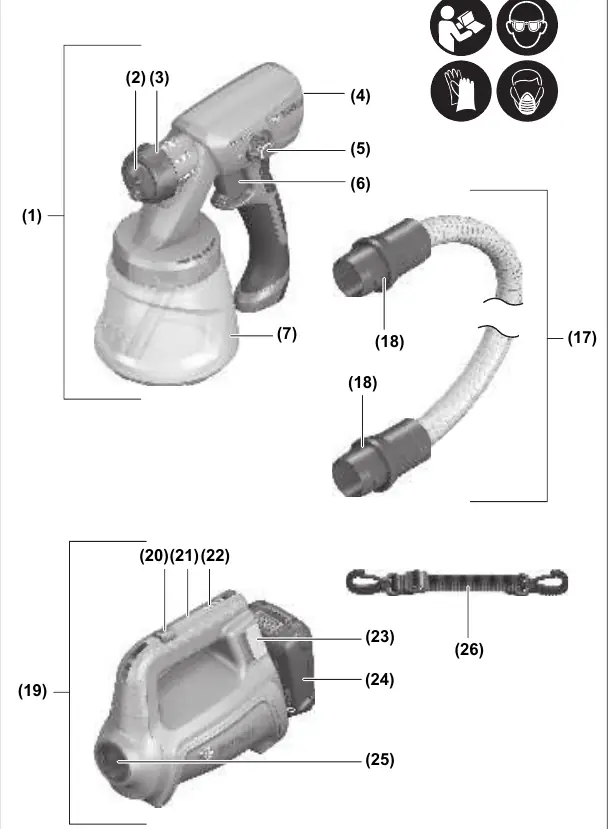

Das System besteht aus einer Sprühpistole (1) und einer Basiseinheit (19), die über einen Luftschlauch (17) verbunden sind. Zu den wesentlichen Komponenten gehören der Behälter für Sprühmaterial (7), das Stellrad für die Sprühmaterialmenge (5) und die Düsenkappe (9).
Montage
Verbinden Sie den Luftschlauch (17) mit der Basiseinheit (19) und der Sprühpistole (1), indem Sie die Bajonettverschlüsse (18) in die entsprechenden Anschlüsse (25) bzw. (4) stecken und um eine Vierteldrehung im Uhrzeigersinn drehen. Der Tragegurt (26) kann an den Ösen (27) befestigt werden, um die Basiseinheit bequem zu tragen.
Betrieb
Bereiten Sie die Sprühfläche vor, indem Sie sie reinigen und nicht zu besprühende Bereiche abkleben. Verdünnen Sie das Sprühmaterial gemäß der Verdünnungstabelle, falls erforderlich. Füllen Sie das Material in den Behälter (7) und montieren Sie diesen an die Sprühpistole. Schalten Sie das Gerät ein, indem Sie den Ein-/Ausschalter (20) nach vorne schieben und den Bedienschalter (6) drücken. Das Sprühbild kann durch Drehen der Luftkappe (2) eingestellt werden (waagerecht, senkrecht oder rund).
Wartung und Reinigung
Eine gründliche Reinigung sofort nach jedem Gebrauch ist zwingend erforderlich, um Gewährleistungsansprüche zu erhalten. Reinigen Sie alle farbführenden Teile mit warmem Wasser (bei wasserbasierten Farben) oder dem entsprechenden Verdünnungsmittel (bei lösemittelbasierten Farben). Reinigen Sie regelmäßig den Luftfilter (28) und ersetzen Sie ihn bei starker Verschmutzung.
Fehlerbehebung
Bei Problemen wie unzureichender Deckkraft, verlaufender Farbe oder pulsierendem Sprühstrahl konsultieren Sie die Tabelle zur Fehlerbehebung in der Anleitung. Häufige Ursachen sind eine falsche Verdünnung, ein verstopftes Steigrohr (12) oder eine verschmutzte Düsenkappe (9).
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Typische Probleme
Sprühmaterial deckt nicht richtig
Sprühmaterialmenge erhöhen (Stellrad 5 Richtung +), Sprühabstand verringern, Material erneut verdünnen.
Sprühmaterial verläuft nach dem Auftragen
Sprühmaterialmenge verringern (Stellrad 5 Richtung -), Sprühabstand vergrößern.
Sprühstrahl pulsiert
Sprühmaterial im Behälter nachfüllen, Entlüftungsbohrung (15) am Steigrohr reinigen.
Vor der Verwendung
- Akku vollständig laden.
- Sprühfläche reinigen, trocknen und entfetten.
- Sprühmaterial gut durchrühren.
- Sprühmaterial bei Bedarf verdünnen.
- Probesprühung auf einer Testfläche durchführen.
Technische Daten in der Praxis
- Nennspannung
- 18 V (Betriebsspannung des Akkus).
- Förderleistung
- 100 ml/min (maximale Durchflussmenge).
- Volumen des Behälters
- 800 ml (Fassungsvermögen für Sprühmaterial).
Abbildungen und Diagramme
- A1-A2: Anschluss des Luftschlauchs an Basiseinheit und Sprühpistole.
- C1-C2: Einfüllen des Sprühmaterials in den Behälter.
- F: Einstellen der Sprühmaterialmenge über das Stellrad.

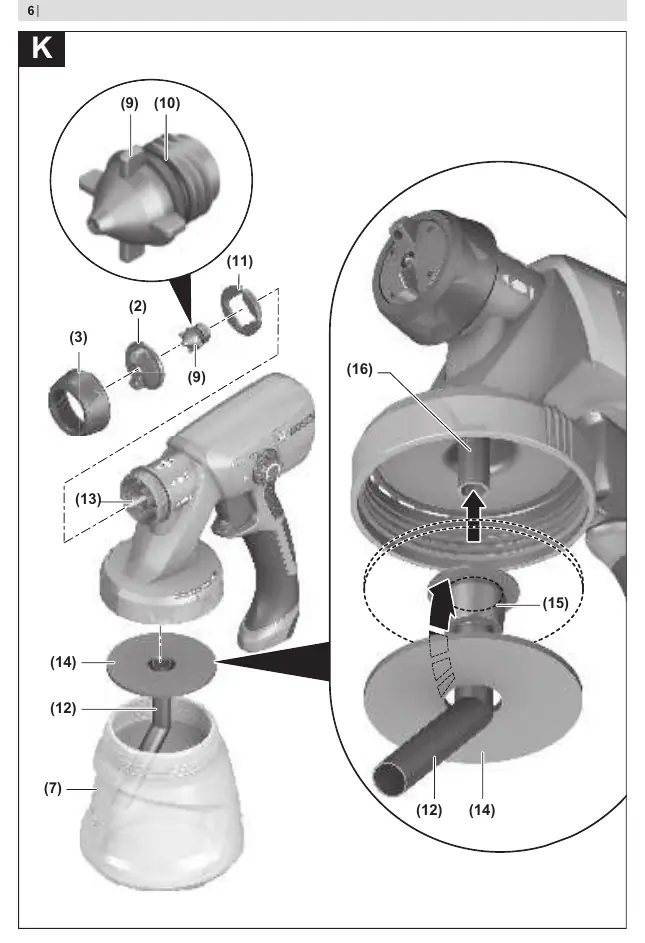

- K: Reinigung der farbführenden Teile.
Modellkompatibilität
- Nicht geeignet für Dispersions- und Latexfarben (Wandfarben).
- Nicht geeignet für Laugen, Beizen, säurehaltige Beschichtungsstoffe, Desinfektionsmittel, Pflanzenschutzmittel und Fassadenfarben.
Autor der Aufbereitung
Thomas Schneider
Redakteur für technische Anleitungen
Prüft Bedienungsanleitungen mit Fokus auf Struktur, Sicherheitshinweise und schnelle Orientierung für Nutzerinnen und Nutzer.
