Bedienungsanleitung für Akku-Kartuschenpresse Bosch GCG 18V-310
Schnellstartanleitung für die Bosch GCG 18V-310 Akku-Kartuschenpresse. Erfahren Sie alles über Montage, Bedienung, Sicherheitshinweise und Wartung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Bosch GCG 18V-310 ist eine Akku-Kartuschenpresse zum Ausbringen von Dicht- und Klebstoffen aus Standardkartuschen. Sie verfügt über eine einstellbare Vorschubgeschwindigkeit und einen Überlastschutz. S. 6, 8
Wichtigste Schritte
- Kartusche einsetzen S. 8
- Vorschubgeschwindigkeit einstellen S. 8
Erste Inbetriebnahme
- Akku einsetzen, Kartusche vorbereiten, Zahnstange vorschieben. S. 7, 8
Probleme und Lösungen
Gerät schaltet ab
Temperaturabhängiger Überlastschutz hat ausgelöst. Abkühlen lassen.
S. 8Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Vorschub | 7 mm/s | Maximale Vorschubgeschwindigkeit | S. 6 |
| Auspresskraft | 3,5 kN | Maximale Kraft | S. 6 |
Wo es im PDF steht
- Sicherheitshinweise S. 4, 5
- Technische Daten S. 6
- Montage und Betrieb S. 8
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Die Bosch GCG 18V-310 ist eine Akku-Kartuschenpresse, die zum Ausbringen von Dicht- und Klebstoffen aus Standardkartuschen auf trockene, staub- und fettfreie Untergründe bestimmt ist. Sie kann auch im Freien in spritzwassergeschützter Umgebung verwendet werden. Beachten Sie stets die Sicherheitshinweise des Herstellers des verwendeten Verbrauchsmaterials.
Gerätebeschreibung
Die wichtigsten Komponenten des Geräts sind:
- Kartuschenhalter (1)
- Aluminium-Auspressstempel (3)
- Zahnstange (4)
- Stellrad für Vorschubgeschwindigkeit (7)
- Ein-/Ausschalter (9)
- Verriegelung (10)
Montage
Vor allen Arbeiten am Gerät muss der Akku entnommen werden. Entriegeln Sie die Zahnstange (4) mit der Zahnstangenentriegelung (8) und ziehen Sie diese nach hinten. Schneiden Sie die Kartusche an der Vorderseite auf, schrauben Sie eine Spritzdüse auf und setzen Sie die Kartusche in den Halter ein. Schieben Sie die Zahnstange vorsichtig nach vorne, bis der Aluminium-Auspressstempel (3) die Kartusche berührt.
Betrieb
Zum Einschalten schieben Sie die Verriegelung (10) nach unten und drücken den Ein-/Ausschalter (9). Die Vorschubgeschwindigkeit lässt sich stufenlos über den Ein-/Ausschalter regulieren. Mit dem Stellrad (7) kann die maximale Vorschubgeschwindigkeit vorgewählt werden. Zum Ausschalten lassen Sie den Ein-/Ausschalter los; die Zahnstange fährt sofort in die Parkposition, um ein Nachlaufen des Materials zu verhindern.
Wartung und Reinigung
Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber. Reinigen Sie Spritzdüsen, Kartuschenhalter und Zahnstange nach jedem Gebrauch gründlich gemäß den Herstellervorgaben des Verbrauchsmaterials. Das Gerät ist wartungsfrei.
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Typische Probleme
Gerät schaltet während des Betriebs ab
Der temperaturabhängige Überlastschutz hat ausgelöst. Lassen Sie das Gerät abkühlen und schalten Sie es wieder ein.
Material lässt sich nicht auspressen
Kartusche ist verstopft oder falsch ausgerichtet. Versuchen Sie niemals, Material aus einer falsch ausgerichteten oder verstopften Kartusche zu pressen.
Vor der Verwendung
- Akku vollständig geladen?
- Kartusche korrekt im Halter eingesetzt?
- Spritzdüse passend zugeschnitten?
- Untergrund sauber, fettfrei und trocken?
- Verriegelung auf korrekte Funktion geprüft?
Technische Daten in der Praxis
- Auspresskraft
- Maximale Kraft zum Auspressen des Materials (3,5 kN)
Abbildungen und Diagramme

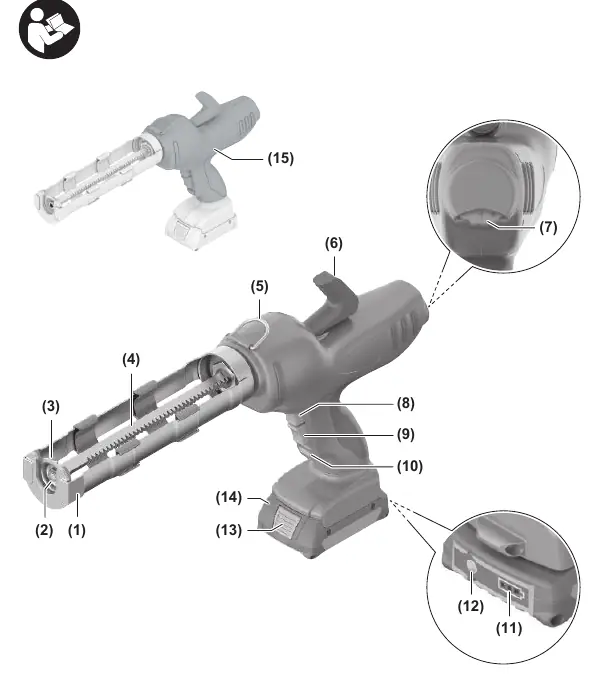

- Die Grafik auf Seite 3 zeigt die Anordnung der Bedienelemente wie Zahnstange (4), Stellrad (7) und Ein-/Ausschalter (9).
Modellkompatibilität
- Nur für Standardkartuschen geeignet.
- Verwendung von kundenspezifischen Verpackungssystemen ist verboten.
- Kompatibel mit Bosch 18V Akkus (GBA 18V, ProCORE18V).
