Bedienungsanleitung für Akku-Kartuschenpresse Bosch GCG 18V-600

Wichtige Informationen aus der Anleitung

Die Bosch GCG 18V-600 ist eine Akku-Kartuschenpresse, die zum Auftragen von Dichtstoffen und Klebemassen aus Schlauchbeuteln oder Kartuschen auf trockene, staub- und fettfreie Untergründe bestimmt ist. Sie kann sowohl in Innenräumen als auch im Freien (in spritzwassergeschützter Umgebung) verwendet werden. Vor der ersten Inbetriebnahme ist es wichtig, die Sicherheitshinweise zu lesen, um Verletzungen durch elektrischen Schlag oder Brand zu vermeiden.

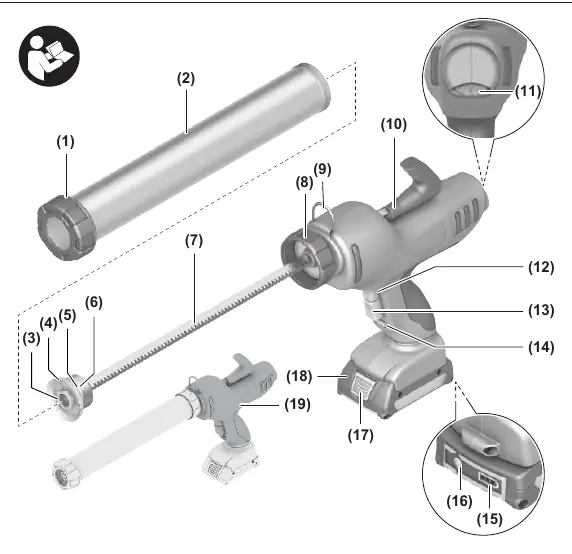

Produktbeschreibung

Das Gerät besteht aus folgenden Hauptkomponenten:

• (1) Verschlusskappe
• (2) Beutel- und Kartuschenhalter
• (6) Aluminium-Auspressstempel
• (7) Zahnstange
• (11) Stellrad für Vorschubgeschwindigkeit
• (13) Ein-/Ausschalter
• (14) Verriegelung

Montage

Vor allen Arbeiten am Gerät muss der Akku entnommen werden. Die Kartuschenpresse wird standardmäßig für den Betrieb mit Schlauchbeuteln ausgeliefert.

Schlauchbeutel einsetzen

Wenn Sie die Kartuschenpresse das erste Mal verwenden oder zuvor ein Schlauchbeutel verwendet wurde, stellen Sie sicher, dass die Kunststoff-Auspressscheibe (4) und die Metall-Auspressscheibe (5) montiert sind. Schrauben Sie die Verschlusskappe (1) ab, entriegeln Sie die Zahnstange (7) und ziehen Sie diese nach hinten. Schneiden Sie den Schlauchbeutel auf, schieben Sie ihn in den Halter (2), setzen Sie eine passende Spritzdüse auf und verschließen Sie den Halter mit der Verschlusskappe (1). Schieben Sie die Zahnstange vorsichtig nach vorne, bis sie den Beutel berührt.

Kartusche einsetzen

Wenn die Kartuschenpresse zuvor mit einer Kartusche verwendet wurde, entriegeln Sie die Zahnstange (7) und ziehen Sie diese zurück. Schrauben Sie die Verschlusskappe (1) ab, schneiden Sie die Kartusche auf, schrauben Sie eine Spritzdüse auf, setzen Sie die Kartusche ein und verschließen Sie den Halter (2) mit der Verschlusskappe (1).

Betrieb

Die Vorschubgeschwindigkeit der Zahnstange (7) lässt sich stufenlos über den Ein-/Ausschalter (13) regulieren. Mit dem Stellrad (11) kann die maximale Vorschubgeschwindigkeit vorgewählt werden. Zum Einschalten schieben Sie die Verriegelung (14) nach unten und drücken den Ein-/Ausschalter (13). Zum Ausschalten lassen Sie den Schalter los; die Zahnstange fährt sofort in die Parkposition, um ein Nachlaufen des Materials zu verhindern.

Wartung und Reinigung

Reinigen Sie nach jedem Gebrauch die Verschlusskappe, die Spritzdüsen, den Beutel- und Kartuschenhalter sowie die Zahnstange mit den Auspressscheiben gründlich gemäß den Vorgaben des Verbrauchsmaterialherstellers. Das Gerät ist wartungsfrei.
