Bedienungsanleitung für die Soundbar boat AAVANTE BAR 1680D
Erfahren Sie, wie Sie Ihre boat AAVANTE BAR 1680D Soundbar einrichten, anschließen und bedienen. Dieser Leitfaden enthält Anweisungen zu Anschlüssen, Fernbedienung, Wandmontage und technischen Daten.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die boat AAVANTE BAR 1680D ist eine 2.1-Kanal-Soundbar mit 120W RMS Leistung. Sie unterstützt HDMI(ARC), Bluetooth, optische, koaxiale und AUX-Verbindungen sowie USB-Wiedergabe. S. 2, 4
Wichtigste Schritte
- Bluetooth-Kopplung S. 9
- Wandmontage S. 10
Erste Inbetriebnahme
- Schließen Sie die Soundbar an den Strom an, verbinden Sie die gewünschte Audioquelle (z.B. TV via HDMI ARC) und schalten Sie das Gerät ein. S. 5, 8
Weitere 3 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Kein Ton bei Nicht-Dolby-Inhalten
Stellen Sie den TV-Audioausgang auf PCM.
S. 10Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Ausgangsleistung | 120W RMS | Gesamtleistung | S. 4 |
| Bluetooth | 5.0+EDR | S. 4 |
Wo es im PDF steht
- Anschlüsse S. 5
- Fernbedienung S. 7
- Wandmontage S. 10
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die boat AAVANTE BAR 1680D ist eine 2.1-Kanal-Soundbar mit 120W RMS Leistung. Diese Anleitung beschreibt die Inbetriebnahme, Anschlussmöglichkeiten und Bedienung. Sicherheitshinweis: Setzen Sie das Gerät keinen extremen Temperaturen, Feuchtigkeit oder Regen aus. Versuchen Sie bei Fehlfunktionen nicht, das Gerät selbst zu reparieren, sondern kontaktieren Sie einen Fachmann.
Lieferumfang
- Soundbar AAVANTE BAR 1680D
- Fernbedienung
- Aux-Kabel
- Netzkabel
- Schrauben für die Wandmontage
- Garantiekarte und Katalog
Anschlüsse
Die Soundbar verfügt über folgende Eingänge auf der Rückseite:
- HDMI(ARC): Zum Anschluss an kompatible TV-Geräte.
- OPTICAL IN: Für digitale optische Kabel.
- COAXIAL IN: Für digitale Koaxialkabel.
- AUX IN: 3,5mm Klinkenanschluss.
- USB IN: Wiedergabe von MP3/WAV-Dateien (FAT32, max. 32GB).
- SW OUT: Anschluss für den Subwoofer.
- AC IN: Stromanschluss.
Bedienung der Soundbar
Die Steuerung am Gerät umfasst folgende Tasten:
- M (Mode): Auswahl der Eingangsquelle (HDMI, BT, Optical, Coaxial, AUX, USB).
- BT: Bluetooth-Modus; halten Sie die Taste 3 Sekunden gedrückt, um die Verbindung zu trennen und in den Pairing-Modus zu gelangen.
- +/-: Lautstärkeregelung.
- Play/Pause: Wiedergabe steuern.
- Power: Ein-/Ausschalten.
Fernbedienung
Die Fernbedienung bietet erweiterte Funktionen:
- Audio-Anpassung: Separate Tasten für Treble (+/-) und Bass (+/-).
- EQ: Umschalten zwischen drei Equalizer-Presets (Music, Movie, News).
- 3D: Aktivierung des 3D-Surround-Modus.
- Wiedergabe: Vorheriger/Nächster Titel, Play/Pause.
- Moduswahl: Direkte Tasten für BT, USB, AUX, COAX, HDMI.
Eingangsfunktionen
Bluetooth: Wählen Sie den BT-Modus. Die LED blinkt, wenn die Soundbar bereit zum Koppeln ist. Suchen Sie in Ihrem Gerät nach "AAVANTE BAR 1680D".
USB-Modus: Stecken Sie ein USB-Laufwerk ein; die Soundbar wechselt automatisch in den USB-Modus. Unterstützt werden MP3- und WAV-Dateien.
TV-Anschluss: Bei Nicht-Dolby-Videoinhalten stellen Sie den Audioausgang Ihres Fernsehers auf PCM ein.

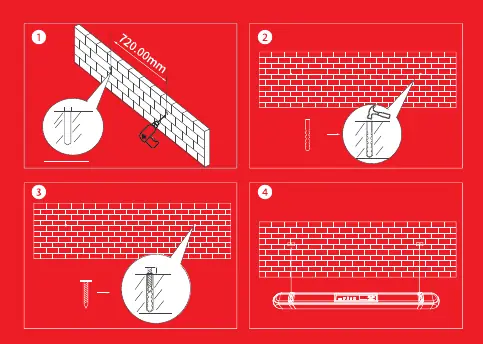

Wandmontage
Die Soundbar kann an der Wand montiert werden. Nutzen Sie dazu die zwei Schlüsselloch-Schlitze auf der Rückseite des Geräts. Verwenden Sie die mitgelieferten Schrauben oder eine kompatible Wandhalterung.
Technische Daten
- Ausgangsleistung: 120W RMS
- Lautsprecher: 4 x 2.25" (15W) + 1 x 6.5" Subwoofer (60W)
- Frequenzbereich: 45Hz - 20KHz
- Bluetooth: 5.0+EDR (Reichweite bis 10m)
- Stromversorgung: AC 110-240V, 50/60Hz
Praktische Hilfe
Typische Probleme
Kein Ton bei Nicht-Dolby-Inhalten
Stellen Sie den Audioausgang Ihres Fernsehers auf das PCM-Format um.
Bluetooth-Verbindung schlägt fehl
Stellen Sie sicher, dass sich die Soundbar im Pairing-Modus befindet (LED blinkt) und das Quellgerät in Reichweite ist.
Vor der Verwendung
- Überprüfen Sie den Lieferumfang auf Vollständigkeit.
- Stellen Sie sicher, dass die Stromversorgung (110-240V) korrekt angeschlossen ist.
- Wählen Sie den passenden Standort für die Wandmontage oder Aufstellung.
- Stellen Sie sicher, dass das USB-Laufwerk im FAT32-Format vorliegt (max. 32GB).
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Output Power RMS
- Gesamtleistung von 120W für ein kraftvolles Klangerlebnis.
- Bluetooth 5.0+EDR
- Standard für kabellose Audioübertragung mit bis zu 10 Metern Reichweite.
Abbildungen und Diagramme
- Die Rückseite der Soundbar enthält alle physischen Anschlüsse für HDMI, Optik, Koaxial, AUX und USB.
- Die Wandmontage erfolgt über zwei Schlüsselloch-Schlitze auf der Rückseite des Gehäuses.
Modellkompatibilität
- USB-Medien müssen im FAT32-Format sein.
- Bei Nicht-Dolby-Videoinhalten ist die PCM-Einstellung am TV erforderlich.
