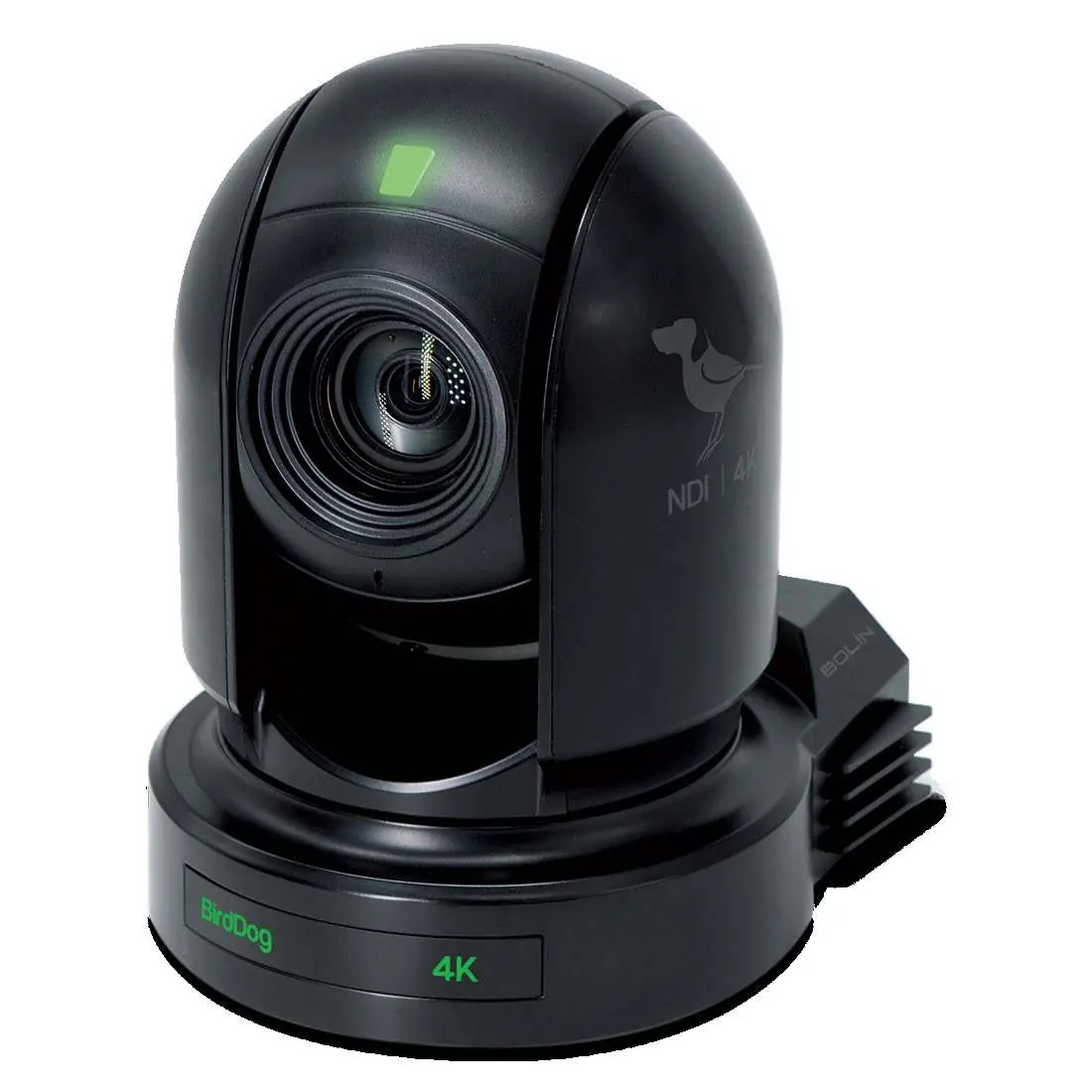

Bedienungsanleitung für BirdDog Eyes P400 PTZ-Kamera
Schnelleinrichtung und Konfigurationsanleitung für die BirdDog Eyes P400 PTZ-Kamera. Erfahren Sie mehr über NDI-Einstellungen, Netzwerk-Konfiguration, Stromversorgung und Web-Interface-Zugriff.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung erklärt die Einrichtung, Konfiguration und Bedienung der BirdDog Eyes P400 PTZ-Kamera, einschließlich Netzwerkeinstellungen, NDI-Konfiguration und PTZ-Steuerung. S. 3, 4, 5, 6
Wichtigste Schritte
- Web-Konfiguration aufrufen S. 5
- Standard-Passwort verwenden S. 6
- IP-Adresse bei Nicht-DHCP-Netzwerken nutzen S. 5
Erste Inbetriebnahme
- Stromversorgung anschließen S. 4
- Startvorgang prüfen S. 5
Probleme und Lösungen
Gerät ist im Netzwerk nicht sichtbar oder statische IP-Daten verloren
Verwenden Sie die BirdDog Neuralyzer-Anwendung, um das Gerät auf die Standardeinstellungen zurückzusetzen.
S. 10
Kein DHCP-Server im Netzwerk vorhanden
Das Gerät verwendet nach 30 Sekunden die Fallback-IP 192.168.100.100.
S. 5Wartung und Reset
- IP-Wiederherstellung / Reset S. 10
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistungsaufnahme | ca. 14 Watt | Stromverbrauch im PoE-Modus | S. 4 |
| Betriebstemperatur | bis zu 100°C / 212°F | Maximale Betriebstemperatur des Hauptprozessors | S. 4 |
| Standard-Passwort | birddog | Werkseinstellung für den Web-Login | S. 6 |
| Standard-IP (Fallback) | 192.168.100.100 | IP-Adresse, wenn kein DHCP-Server gefunden wird | S. 5 |
Wo es im PDF steht
- Kennenlernen der P400 S. 4
- Startvorgang S. 5
- Betrieb der P400 S. 5
- Passwortverwaltung S. 6
- A/V-Setup S. 6
- NDI-Kodierung S. 7
- PTZ-Steuerung S. 8
- Netzwerk S. 10
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Einrichtung und Konfiguration der BirdDog Eyes P400 PTZ-Kamera. Sie deckt die Stromversorgung, den Zugriff auf das Web-Interface, die NDI-Netzwerkkonfiguration sowie die PTZ-Steuerung ab. Die Kamera ist für den professionellen NDI-Einsatz konzipiert.
Stromversorgung und Anschlüsse
Die P400 kann über zwei Wege mit Strom versorgt werden:
- PoE+ (Power over Ethernet): Ermöglicht Datenübertragung und Stromversorgung über ein einziges Ethernet-Kabel (802.11at). Die Kamera verbraucht ca. 14 Watt.
- DC-Anschluss: 12V DC-Eingang an der Rückseite. Es wird empfohlen, bei extremen Umgebungsbedingungen (Hitze) die DC-Stromversorgung zu nutzen, da diese weniger Wärme erzeugt als PoE.
Inbetriebnahme und Web-Konfiguration
Nach dem Einschalten leuchtet die untere grüne LED auf. Die Kamera ist nach dem Bootvorgang als NDI-Quelle im Netzwerk sichtbar.
Zugriff auf das Web-Interface:
- Rufen Sie im Browser http://birddog-xxxxx.local/ auf, wobei xxxxx die Seriennummer des Geräts ist.
- Windows-Nutzer benötigen ggf. 'Bonjour'-Dienste, um den Namen aufzulösen.
- Wenn kein DHCP-Server vorhanden ist, fällt die Kamera nach 30 Sekunden auf die Standard-IP 192.168.100.100 zurück.
Passwortverwaltung
Das Web-Interface ist passwortgeschützt. Das Standard-Passwort lautet birddog (alles kleingeschrieben). Es wird dringend empfohlen, dieses Passwort in geteilten Netzwerkumgebungen zu ändern.

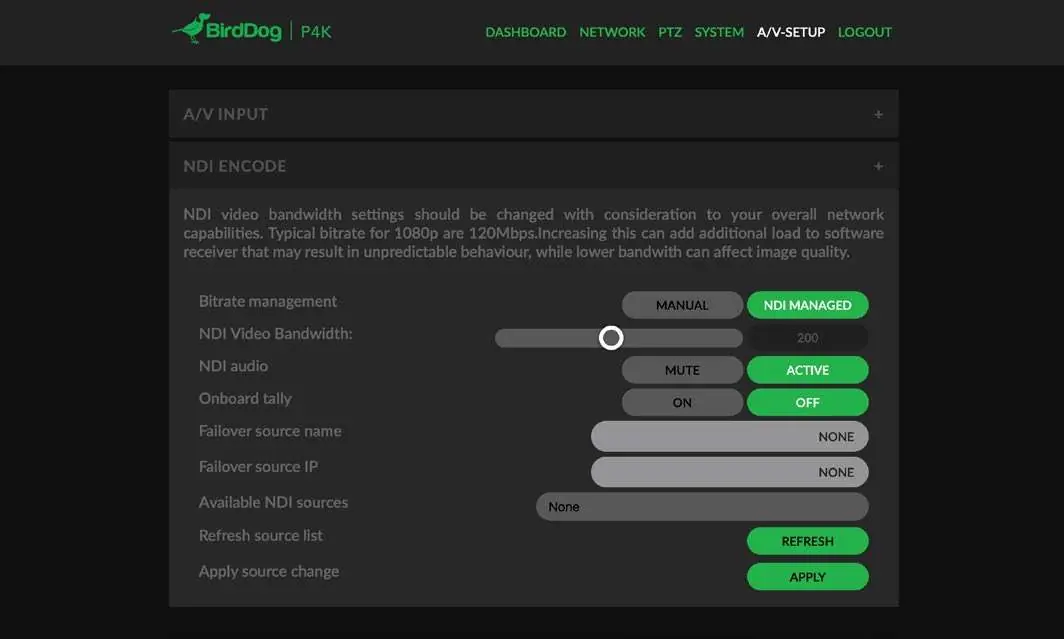

A/V-Einstellungen und NDI-Kodierung
Über das Web-Interface können Sie folgende Parameter anpassen:
- Video-Eingangsformat: Auswahl von Bildrate und Auflösung (UHD, HD, 720p).
- Bitrate-Management: Empfohlen ist die Einstellung 'NDI Managed'. Bei manueller Einstellung sollten HD-Bitraten bei ca. 100 Mbps und UHD bei ca. 170 Mbps liegen.
- NDI Audio: Audio-Eingang kann aktiviert oder stummgeschaltet werden.
- Failover-Quelle: Kann konfiguriert werden, falls die Kamera nicht verfügbar ist.
PTZ-Steuerung
Die PTZ-Funktionen (Schwenken/Neigen/Zoomen) können über das Web-Interface gesteuert werden. Sie können Presets speichern und abrufen. Beachten Sie, dass die PTZ-Bewegungssteuerung deaktiviert ist, solange das OSD-Menü (On-Screen Display) geöffnet ist.
Netzwerkeinstellungen
Die Kamera unterstützt verschiedene NDI-Übertragungsmethoden:
- TCP: Standardmethode für lokale Netzwerke.
- UDP: Empfohlen für Netzwerke mit hoher Latenz (WAN).
- Multicast: Effizient für die Verteilung an mehrere Empfänger gleichzeitig.
- MultiTCP: Optimiert für WAN-Verbindungen, um Paketverluste zu minimieren.
Empfang von NDI-Streams
Die Kamera kann mit verschiedenen NDI-kompatiblen Systemen verwendet werden, wie z.B. NewTek Studio Monitor oder der NewTek TriCaster Serie. In diesen Anwendungen wird die Kamera als NDI-Quelle erkannt und kann direkt ausgewählt werden.
Herstellerinformationen
BirdDog
Praktische Hilfe
Typische Probleme
Kamera nicht im Netzwerk sichtbar
Prüfen Sie die IP-Konfiguration oder ob ein DHCP-Server vorhanden ist. Bei fehlendem DHCP-Server ist die Kamera unter 192.168.100.100 erreichbar.
Web-Interface über Namen nicht erreichbar
Stellen Sie sicher, dass 'Bonjour'-Dienste auf dem Computer installiert sind (unter Windows erforderlich).
PTZ-Bewegung funktioniert nicht
Schließen Sie das OSD-Menü, da die PTZ-Steuerung bei geöffnetem OSD deaktiviert ist.
Kamera wird sehr warm
Dies ist bei passiver Kühlung normal. Bei extremen Temperaturen wird die Stromversorgung über DC statt PoE empfohlen.
Vor der Verwendung
- Stromquelle anschließen (PoE+ oder 12V DC).
- Netzwerkkabel mit dem Ethernet-Port verbinden.
- Bonjour-Dienste für den Zugriff über den Namen installieren (Windows).
- Standard-Passwort 'birddog' für den ersten Login bereithalten.
- Browser für das Web-Interface (Chrome oder Firefox empfohlen).
Technische Daten in der Praxis
- PoE+ (802.11at)
- Stromversorgung über das Ethernet-Kabel, ca. 14W Verbrauch.
- 192.168.100.100
- Standard-IP-Adresse, wenn kein DHCP-Server gefunden wird.
Abbildungen und Diagramme
- Die Rückseite der Kamera zeigt Anschlüsse für RS422, RS232, DC 12V, NDI/PoE, HDMI, Audio IN/OUT, Video Format, IR Select, Genlock und 6G/3G SDI.
Modellkompatibilität
- Erfordert NDI-kompatible Empfangsgeräte oder Software.
- Web-Interface optimiert für Chrome oder Firefox.
