Installationsanleitung für Belling 100/110cm Elektroherd mit Induktionskochfeld

Wichtige Informationen aus der Anleitung

Diese Anleitung richtet sich an Fachpersonal für die Installation von Belling 100/110cm Elektroherden mit Induktionskochfeld. Die Installation muss von einer fachkundigen Person durchgeführt werden, die den geltenden Vorschriften entspricht. Das Gerät muss zwingend geerdet sein. Es dürfen keine brennbaren Gegenstände auf den Kochflächen gelagert werden. Vor der ersten Inbetriebnahme sollten alle Verpackungsreste entfernt und das Gerät kurzzeitig aufgeheizt werden, um produktionsbedingte Rückstände zu verbrennen.

Vor der Installation

Der Herd muss nivelliert werden, um einen sicheren Stand zu gewährleisten:

• Platzieren Sie eine Wasserwaage auf einem Backblech im Ofen.
• Verwenden Sie die Nivellierfüße an der Vorder- und Rückseite, um die gewünschte Höhe einzustellen.
• Bei Arbeitshöhen unter 900mm kann eine der Kontermuttern an jedem Fuß entfernt werden, um das Gerät tiefer einzustellen.
• Falls erforderlich, kann die dekorative Sockelblende angebracht werden. Lösen Sie dazu die Schrauben (A) leicht, richten Sie die Sockelblende (B) aus und ziehen Sie die Schrauben handfest an. Verwenden Sie keine Elektrowerkzeuge.

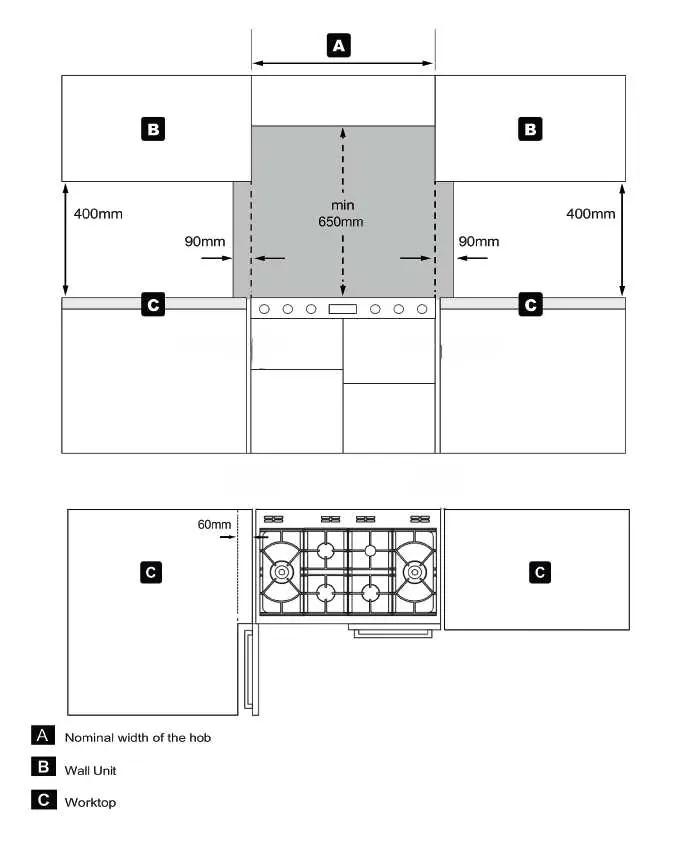

Abstände und Freiräume

Beachten Sie unbedingt die Sicherheitsabstände:

• Über dem Kochfeld muss ein Mindestabstand von 650mm zu brennbaren Materialien oder einer Dunstabzugshaube eingehalten werden.
• Bei seitlich angrenzenden Wänden oder Schränken wird ein seitlicher Freiraum von 60mm empfohlen, damit die Ofentür vollständig geöffnet werden kann.
• Der Bereich über und neben dem Kochfeld muss bis zu einer Höhe von 400mm frei von brennbaren Materialien gehalten werden.

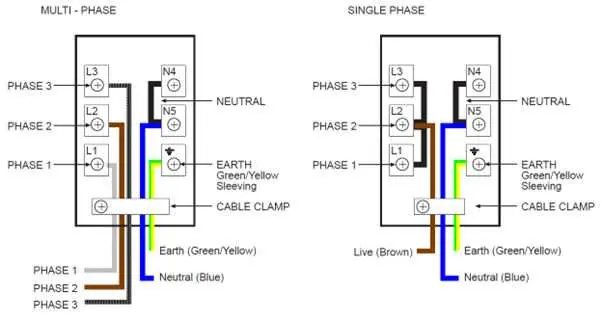

Elektrischer Anschluss

Der Anschluss muss durch eine fachkundige Person erfolgen:

• Verwenden Sie ein geeignetes flexibles Kabel, das einer Temperaturerhöhung von mindestens 70°C standhält.
• Einphasenanschluss: Platzieren Sie beide Messing-Verbindungsbrücken zwischen L1 + L2 + L3. Verbinden Sie den Phasenleiter mit dem L2-Anschluss.
• Mehrphasenanschluss (Drehstrom): Entfernen Sie die Messing-Verbindungsbrücken von den Phasenanschlüssen und verbinden Sie die drei Phasenleiter mit L1, L2 und L3. Die Neutralleiterbrücken müssen installiert bleiben.
• Ziehen Sie die Schrauben am Terminalblock fest an, aber verwenden Sie keine Elektrowerkzeuge, um Schäden zu vermeiden.

Inbetriebnahme

Nach der Installation sind folgende Schritte durchzuführen:

• Überprüfen Sie die Funktionen des Timers und der Uhr.
• Testen Sie die Ofenbeleuchtung und den Umluftventilator, indem Sie den Ofen auf die Defrost-Einstellung drehen.
• Wenn das Gerät nicht korrekt funktioniert, informieren Sie den Kunden, bringen Sie einen Warnhinweis an und trennen Sie das Gerät ggf. vom Stromnetz.

Technische Daten

Das Gerät ist für eine elektrische Versorgung von 230-400V ~3N ~ 50 Hz ausgelegt. Die maximale Last beträgt 17220W (Induktionseinheit 10200W). Das Gerät ist als Klasse 1 (freistehender Herd) klassifiziert.
