Bedienungsanleitung für Belleze Libra TV-Ständer 014-HG-41034
Detaillierte Montageanleitung und Pflegehinweise für den Belleze Libra TV-Ständer (Modell 014-HG-41034). Erfahren Sie, wie Sie das Möbelstück sicher aufbauen, ausrichten und pflegen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheitsinformationen für den Aufbau und die Nutzung des Belleze Libra TV-Ständers. Bitte lesen Sie die Anleitung vor Beginn der Montage vollständig durch. Für den Aufbau werden zwei Personen empfohlen. Stellen Sie sicher, dass alle Teile vorhanden sind, bevor Sie beginnen.
Montagevorbereitung
Bereiten Sie den Arbeitsbereich vor, indem Sie das Möbelstück auf einer weichen Unterlage (Karton, Teppich) aufbauen, um Kratzer zu vermeiden. Halten Sie Haustiere und Kinder vom Montagebereich fern. Benötigte Werkzeuge: Kreuzschlitzschraubendreher, Gummihammer und ein elektrischer Bohrer.
Schritt-für-Schritt-Montage
Der Aufbau erfolgt in 21 Schritten. Die wichtigsten Phasen umfassen:

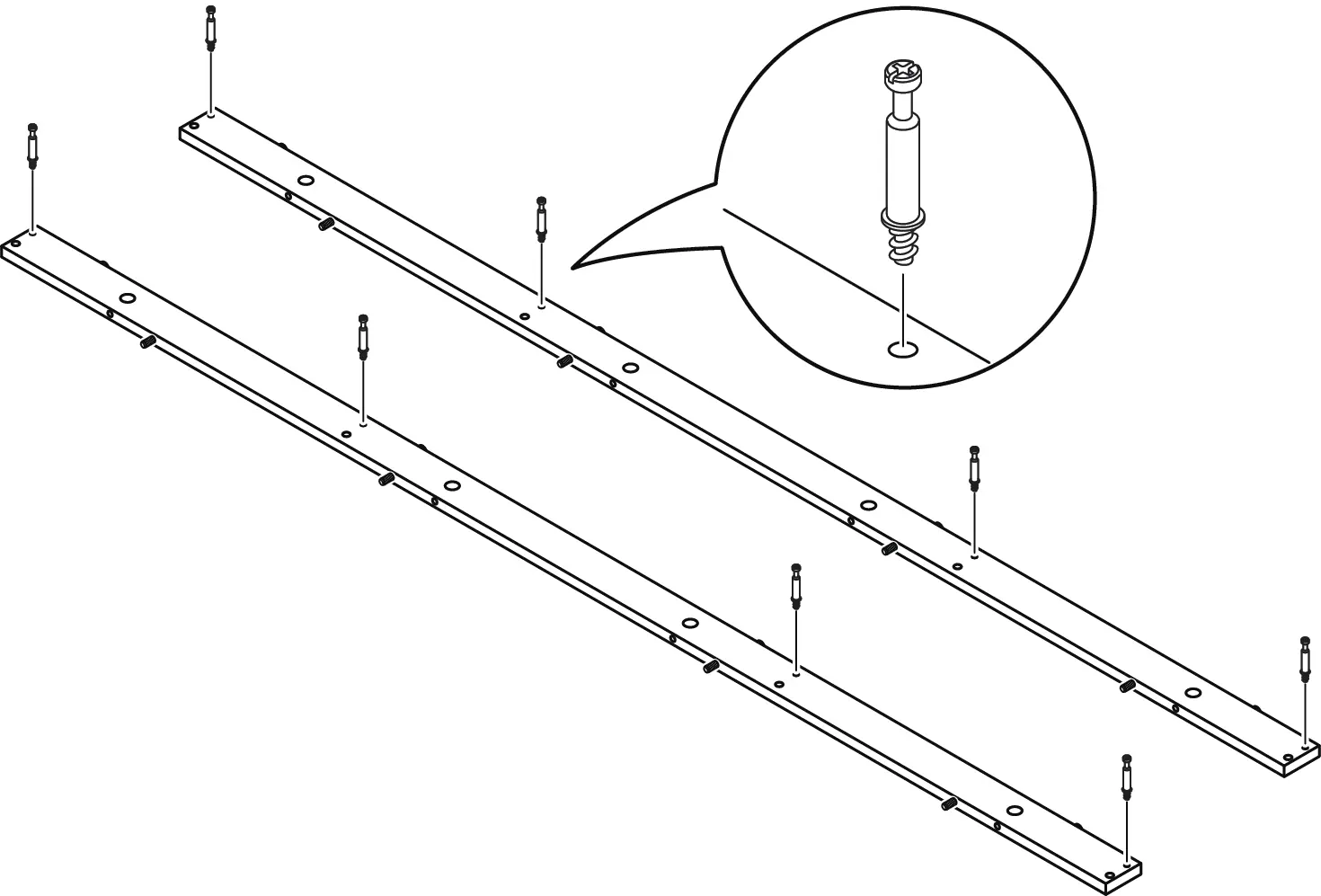

- Vorbereitung der Basis: Montage der Basisstreifen und Verbindung mit dem Bodenpanel.
- Korpusmontage: Anbringen der Seitenwände, des Mittelpanels und der Rückwände.
- Top-Panel: Befestigung des oberen Panels.

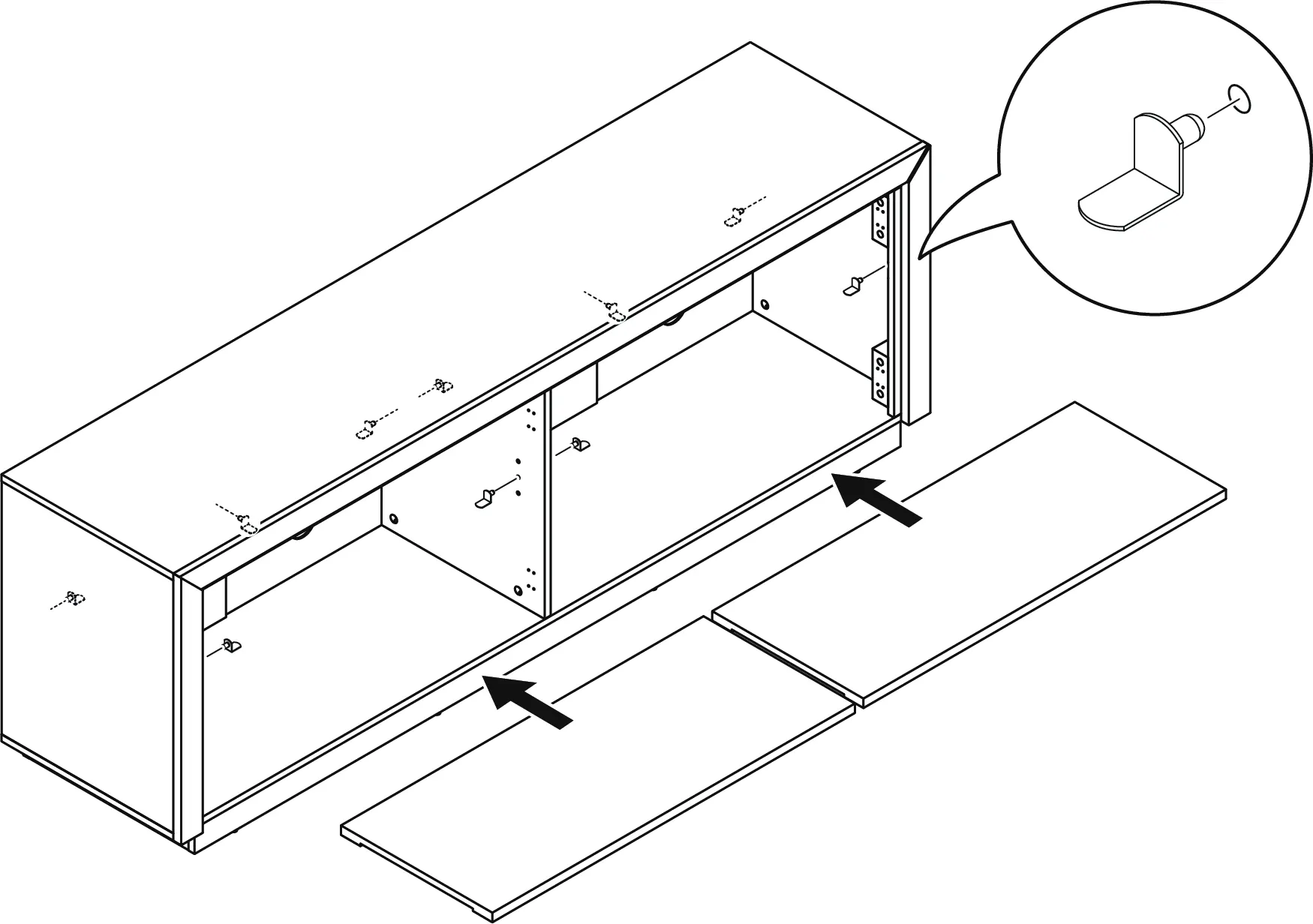

- Türen und Regale: Einsetzen der Regalböden und Montage der Scharniere an den Türen.
- Justierung: Die Scharniere können für eine perfekte Ausrichtung der Türen in Höhe, Tiefe und Seite eingestellt werden.
Sicherheitshinweise
Warnung: Es besteht die Gefahr von schweren oder tödlichen Verletzungen durch Umkippen des Möbels. Das Möbelstück muss zwingend mit der mitgelieferten Kippsicherung an der Wand befestigt werden. Platzieren Sie keine Gegenstände, die das empfohlene Gewicht überschreiten. Klettern Sie nicht auf das Möbelstück.
Pflege und Wartung
- Ziehen Sie alle Schrauben innerhalb der ersten 2 Wochen nach der Montage nach.
- Überprüfen Sie die Festigkeit aller Schrauben alle 2 Monate.
- Reinigen Sie die Oberfläche mit einem leicht angefeuchteten Tuch und bei Bedarf etwas milder Seife.
- Verwenden Sie keine Bleichmittel oder alkoholbasierten Reiniger.
- Vermeiden Sie Feuchtigkeit, da MDF bei Wasserkontakt aufquellen kann.
Herstellerinformationen
Belleze
Praktische Hilfe
Typische Probleme
Instabilität oder Umkippgefahr
Das Möbelstück muss zwingend mit der mitgelieferten Kippsicherung permanent an der Wand befestigt werden.
Türen hängen schief oder schließen nicht richtig
Justieren Sie die Scharniere: Schrauben an der Montageplatte für die Höhe, Schrauben am Scharnierarm für Tiefe und Seite.
Fehlende Teile oder Schwierigkeiten beim Aufbau
Kontaktieren Sie den Kundensupport unter [email protected] oder telefonisch unter 1-800-682-6376.
Vor der Verwendung
- Prüfen Sie den Lieferumfang anhand der Stückliste.
- Stellen Sie sicher, dass zwei Personen für den Aufbau verfügbar sind.
- Bereiten Sie eine weiche Unterlage vor.
- Prüfen Sie die Wandbeschaffenheit für die Montage der Kippsicherung.
- Stellen Sie sicher, dass alle Schrauben handfest angezogen sind (nicht überdrehen).
Technische Daten in der Praxis
- Maximale Traglast (Oberseite)
- 80 lb (ca. 36 kg)
- Maximale Traglast (Regal)
- 20 lb (ca. 9 kg)
- Empfohlene TV-Breite
- Bis zu 75 Zoll
Abbildungen und Diagramme
- Die Anleitung verwendet Symbole für die Montage: 1-2 für Reihenfolge, x2 für Anzahl, Pfeile für Drehrichtung und Ausrichtung.
- Scharnierjustierung: Die Schrauben an der Montageplatte dienen der Höhenverstellung, die Schraube am Scharnierarm der Tiefen- und Seitenverstellung.
Modellkompatibilität
- Nur für Flachbildfernseher geeignet.
- Nicht für Fernseher über 80 lb (36,3 kg) geeignet.
