Montageanleitung für Belleze Jagger Hutch 014-HG-42013-EB
Detaillierte Montageanleitung für den Belleze Jagger Hutch (Modell 014-HG-42013-EB). Diese Anleitung enthält wichtige Sicherheitshinweise, eine Schritt-für-Schritt-Montageanleitung, Pflegetipps und Informationen zur Wandbefestigung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt den Aufbau des Belleze Jagger Hutch (014-HG-42013-EB). Bitte beachten Sie folgende wichtige Punkte:
- Montageaufwand: Die Montage erfordert zwei Personen.
- Sicherheit: Das Möbelstück muss zwingend mit dem mitgelieferten Kippschutz an der Wand befestigt werden, um schwere oder tödliche Verletzungen durch Umkippen zu vermeiden.
- Traglast: Die maximale Traglast beträgt 30 lb (ca. 13,6 kg) für die Oberseite und 15 lb (ca. 6,8 kg) pro Regalboden.
- Werkzeug: Sie benötigen einen Kreuzschlitzschraubendreher, einen Gummihammer und eine Bohrmaschine.
Vorbereitung und Montage
Stellen Sie sicher, dass alle Teile auf einer sauberen, ebenen Fläche ausgebreitet sind, um Kratzer zu vermeiden. Halten Sie Kinder und Haustiere während der Montage fern. Installieren Sie alle Schrauben senkrecht zur Öffnung und ziehen Sie diese handfest an, um das Material nicht zu beschädigen.
Montageschritte

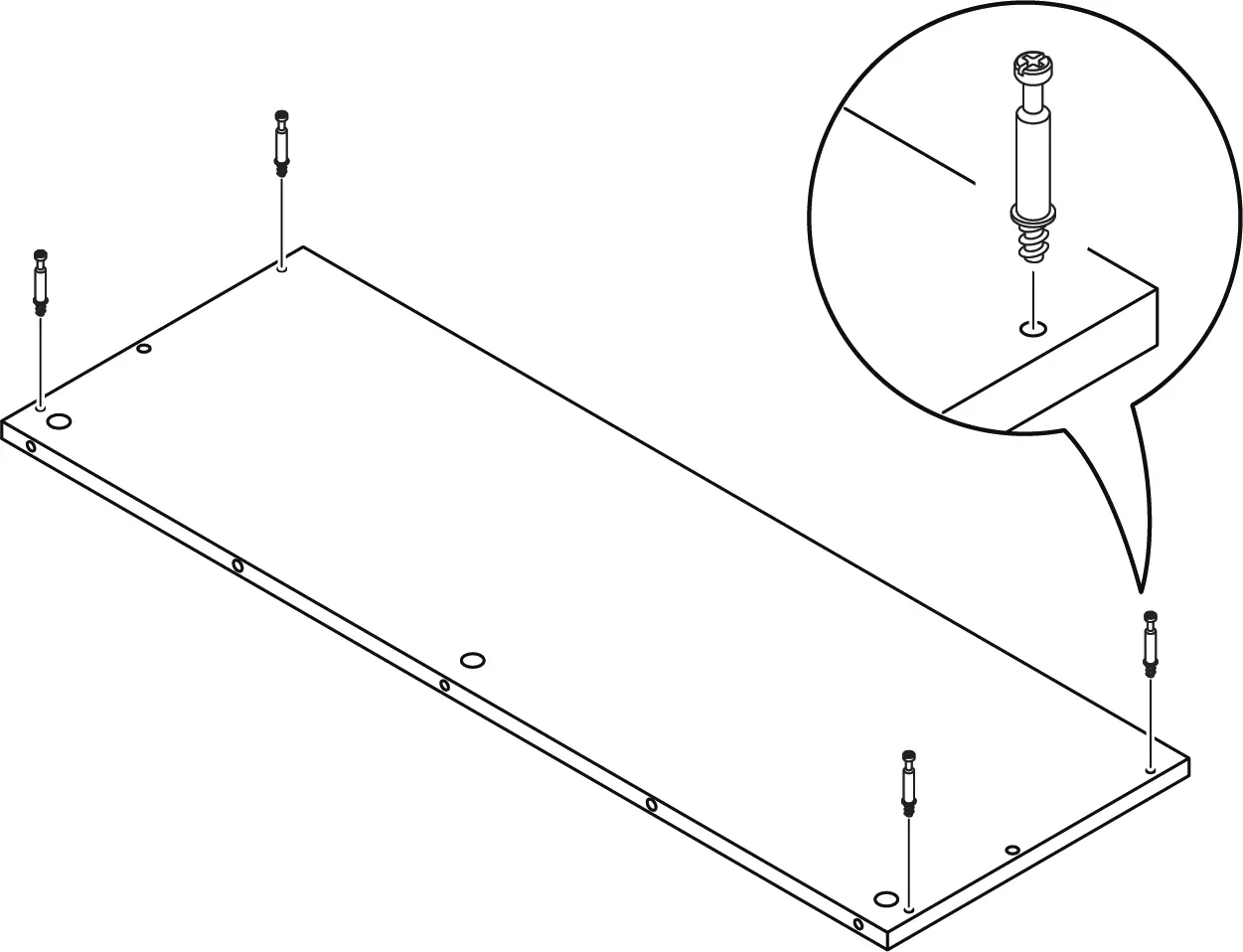

- Seitenteile vorbereiten: Setzen Sie die Verbindungsbolzen (A) und Holzdübel (D) in die entsprechenden Seitenteile ein.

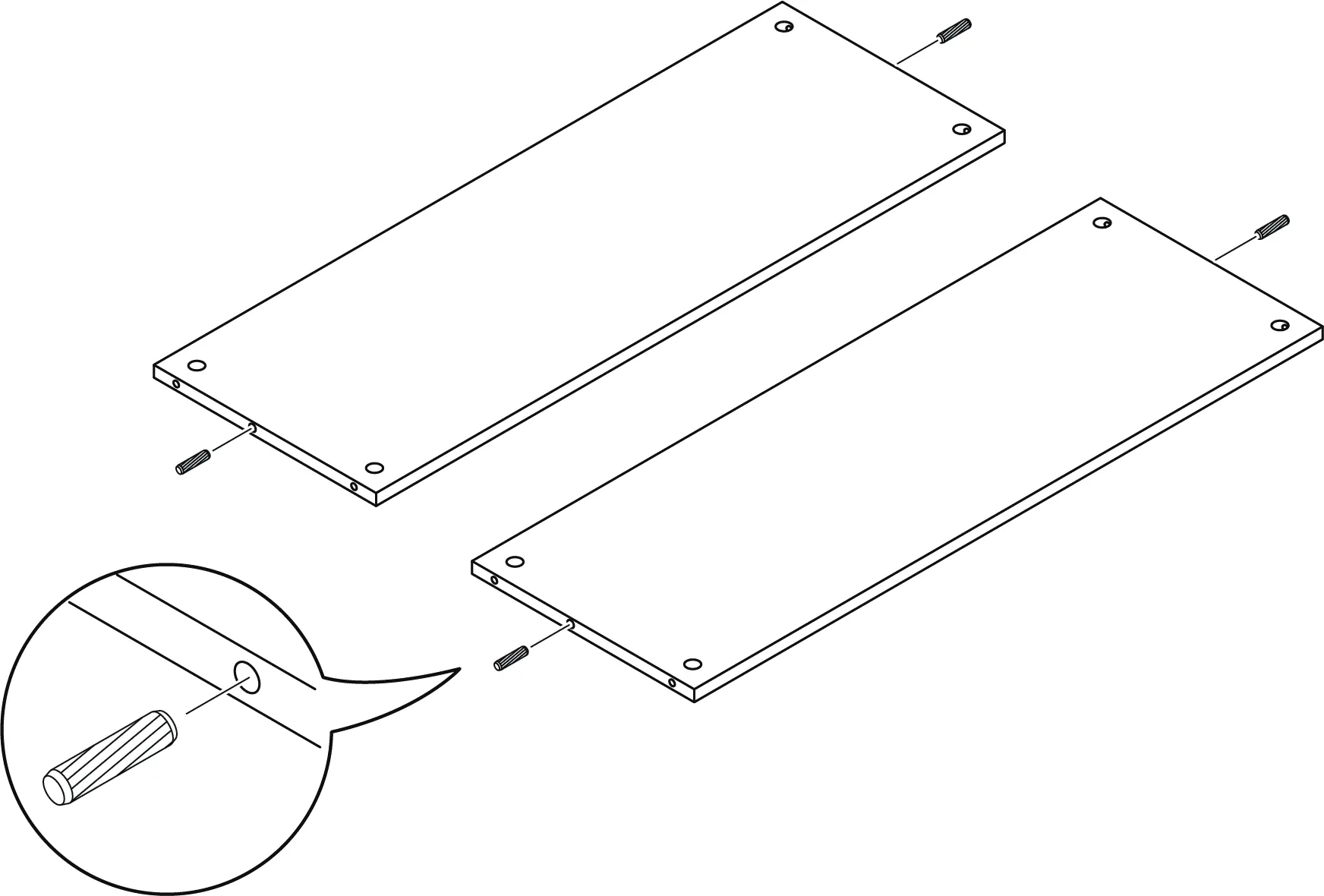

- Regalböden montieren: Verbinden Sie die Regalböden mit den Seitenteilen unter Verwendung der Exzenterverbinder (B) und Abdeckkappen (C).

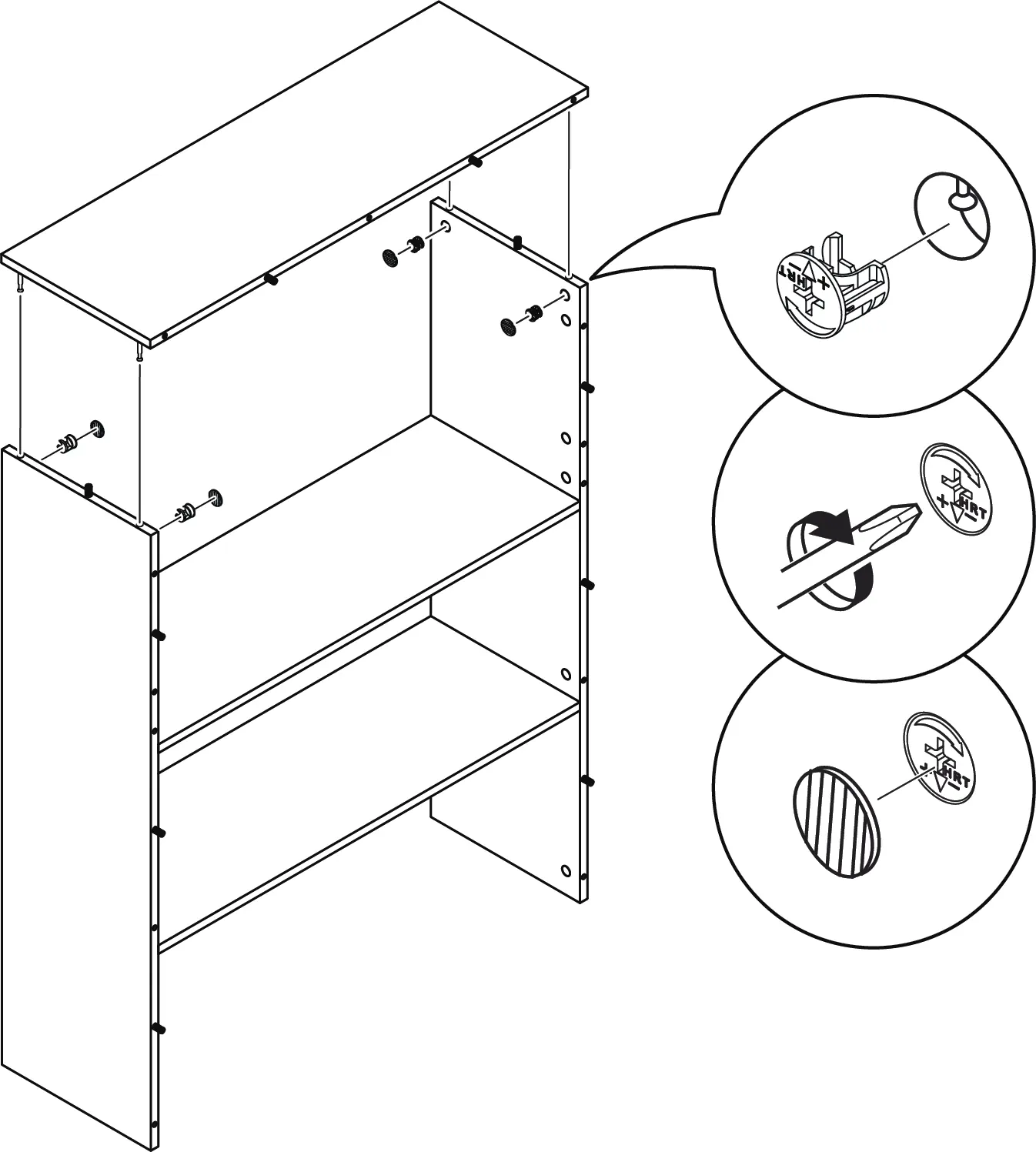

- Oberplatte anbringen: Befestigen Sie die Oberplatte (1) auf der Konstruktion.
- Rückwand: Nageln oder schrauben Sie die Rückwand (5) fest.

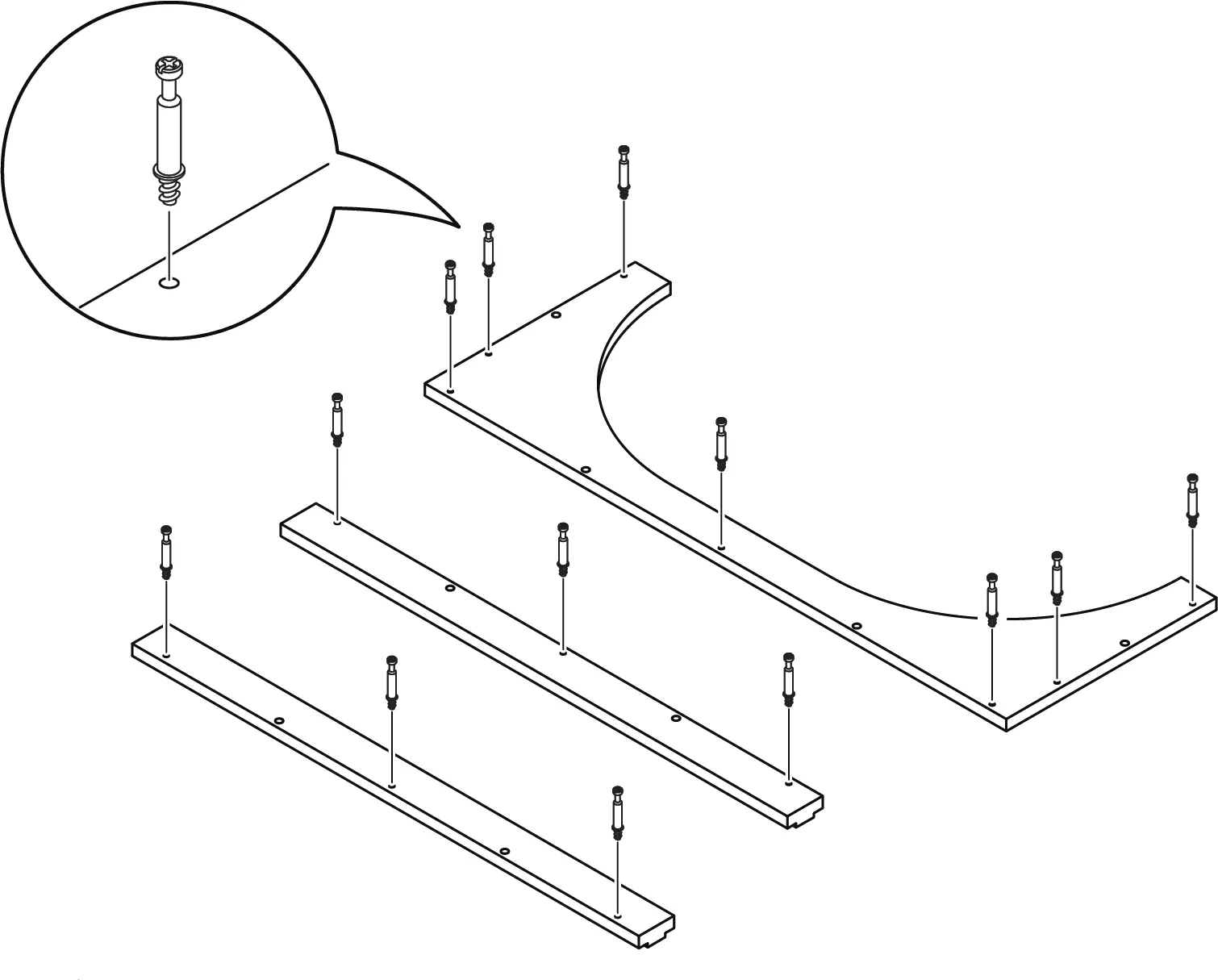

- Zierleisten: Montieren Sie die Zierleisten (6, 7, 8) an der Vorderseite.

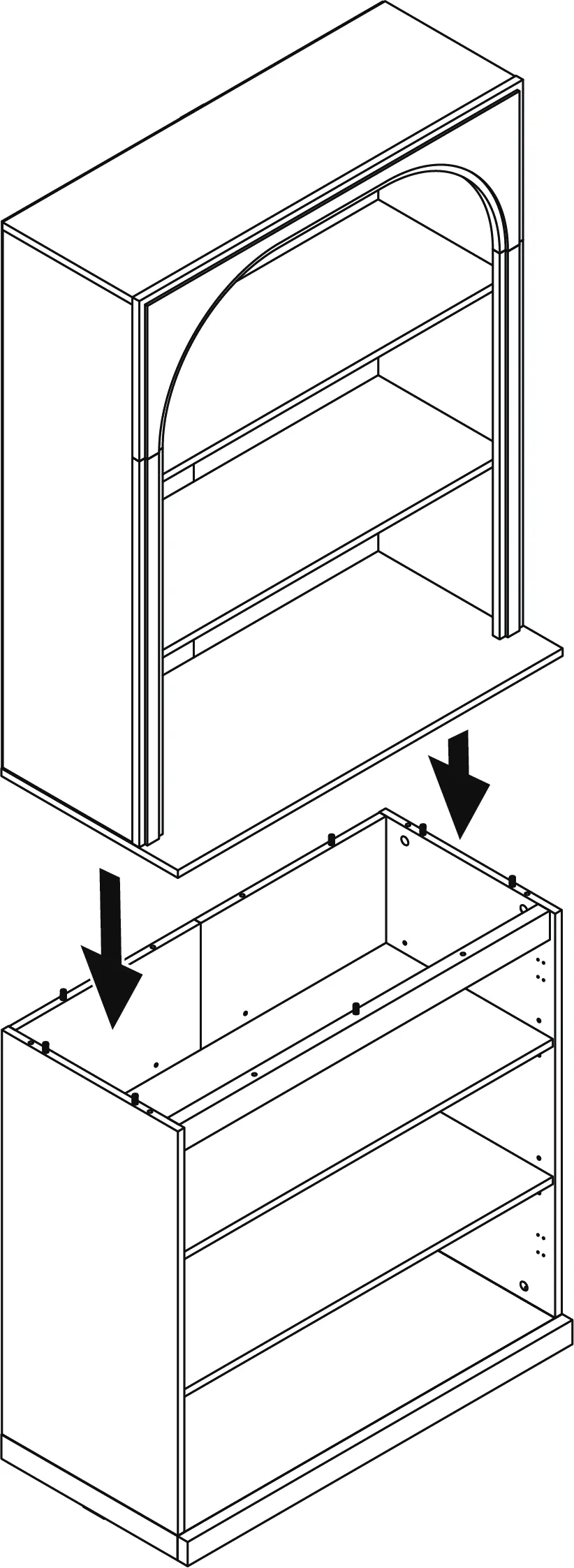

- Verbindung mit dem Unterbau: Je nach gewähltem Modell (Kommode oder Sideboard) wird der Aufsatz mit den beiliegenden Winkeln (O) und Schrauben (N) sicher mit dem Unterteil verbunden.
Sicherheit und Wandbefestigung
Das Möbelstück muss dauerhaft an der Wand befestigt werden. Verwenden Sie geeignete Dübel und Schrauben für Ihre Wandbeschaffenheit. Wenn Sie unsicher bezüglich der Wandbeschaffenheit sind, ziehen Sie einen Fachmann hinzu.
Pflege und Wartung
- Nachziehen: Ziehen Sie alle Schrauben innerhalb der ersten 2 Wochen nach der Montage nach. Überprüfen Sie die Festigkeit alle 2 Monate.
- Reinigung: Reinigen Sie die Oberfläche mit einem leicht angefeuchteten Tuch. Verwenden Sie bei Bedarf eine kleine Menge milder Seife.
- Vorsicht: Verwenden Sie keine Bleichmittel oder alkoholbasierten Reiniger. Vermeiden Sie Wassereinwirkung, da MDF-Material bei Feuchtigkeit aufquellen kann. Trocknen Sie die Oberfläche sofort nach der Reinigung.
Kundendienst
Bei Schwierigkeiten oder fehlenden Teilen wenden Sie sich bitte an den Belleze-Support unter der Telefonnummer 1-800-682-6376 oder per E-Mail an [email protected].
Herstellerinformationen
Belleze
Praktische Hilfe
Typische Probleme
Instabilität oder Kippgefahr
Das Möbelstück muss zwingend mit dem mitgelieferten Kippschutz an der Wand befestigt werden.
Schwierigkeiten bei der Montage
Die Montage erfordert zwei Personen. Stellen Sie sicher, dass alle Teile auf einer ebenen Fläche ausgebreitet sind.
Schrauben lassen sich schwer eindrehen
Bei einigen Verbindungen sind die Löcher nicht vollständig durchgebohrt. Wenden Sie beim Eindrehen der Schraube etwas Kraft an, um das Material zu durchdringen.
Vor der Verwendung
- Prüfen Sie, ob alle Teile gemäß der Stückliste vorhanden sind.
- Stellen Sie sicher, dass Sie einen Kreuzschlitzschraubendreher, einen Gummihammer und eine Bohrmaschine zur Hand haben.
- Wählen Sie einen geeigneten Montageort auf einer ebenen Fläche.
- Stellen Sie sicher, dass zwei Personen für den Aufbau verfügbar sind.
- Überprüfen Sie die Wandbeschaffenheit für die Kippsicherung.
Technische Daten in der Praxis
- Maximale Traglast (Oberseite)
- 30 lb (ca. 13,6 kg)
- Maximale Traglast (Regalböden)
- 15 lb (ca. 6,8 kg) pro Boden
Abbildungen und Diagramme
- Die Anleitung verwendet Symbole für die Reihenfolge (1, 2), das Wenden von Teilen, das Festziehen von Schrauben und die Ausrichtung.
- Die Symbole '80%' und 'TIGHTEN' zeigen an, wann Schrauben nur teilweise oder vollständig festgezogen werden sollen.
Modellkompatibilität
- Dieses Modell ist als Aufsatz konzipiert und kann mit verschiedenen Belleze-Kommoden kombiniert werden (siehe Seite 15 der Anleitung für Optionen A, B, C).
