Bedienungsanleitung für Behringer DX Series PA-Lautsprechersystem

Schnellstartanleitung für die Behringer DX Series (DX110 PRO, DX112 PRO, DX115 PRO, DX18S PRO). Enthält Sicherheitshinweise, Bedienung der DSP-Funktionen, Subwoofer-Setup und technische Daten.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen
Übersicht der DX Series Modelle Seite 1 Sicherheitshinweise und Warnsymbole für den Betrieb des Lautsprechersystems Seite 5 Rückseite des DX115 PRO Seite 8

Wichtige Informationen aus der Anleitung

Diese Anleitung dient als Schnellstart für die Behringer DX Series PA-Lautsprecher (DX110 PRO, DX112 PRO, DX115 PRO) und den DX18S PRO Subwoofer. Sie enthält grundlegende Sicherheitsanweisungen, eine Übersicht der Bedienelemente sowie Anleitungen zur Einrichtung und Konfiguration der DSP-Funktionen.

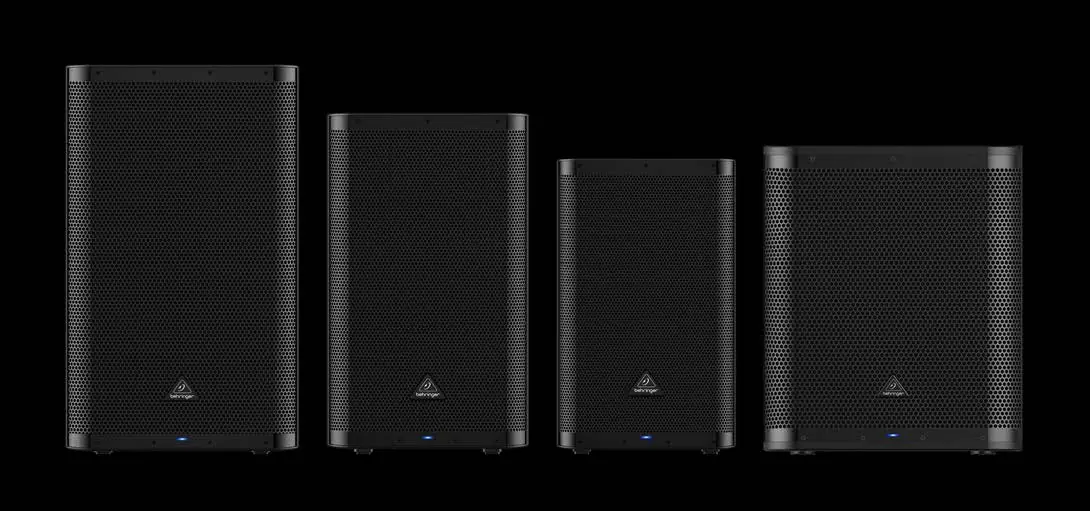

Übersicht der DX Series Modelle
Übersicht der DX Series Modelle

Sicherheitshinweise

  • Verwenden Sie nur hochwertige professionelle Lautsprecherkabel mit 1/4 Zoll TS- oder Twist-Lock-Steckern.
  • Setzen Sie das Gerät nicht Regen oder Feuchtigkeit aus, um das Risiko von Feuer oder Stromschlägen zu vermeiden.
  • Reparaturen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
  • Vermeiden Sie Hörschäden durch zu hohe Lautstärke über längere Zeiträume.
  • Betriebstemperaturbereich: 5 bis 45 Grad Celsius.

Bedienelemente

Die Rückseite der Fullrange-Modelle (DX110/112/115 PRO) umfasst ein DSP-Display, einen Master-Lautstärkeregler, Eingänge (XLR/Klinke), einen Line/Mic-Schalter, Pegelregler, einen Aux-Eingang und einen Ausgang. Der DX18S PRO Subwoofer verfügt über spezifische Regler für Phase, Crossover-Frequenz, Cardioid-Presets und Boost-Funktionen.

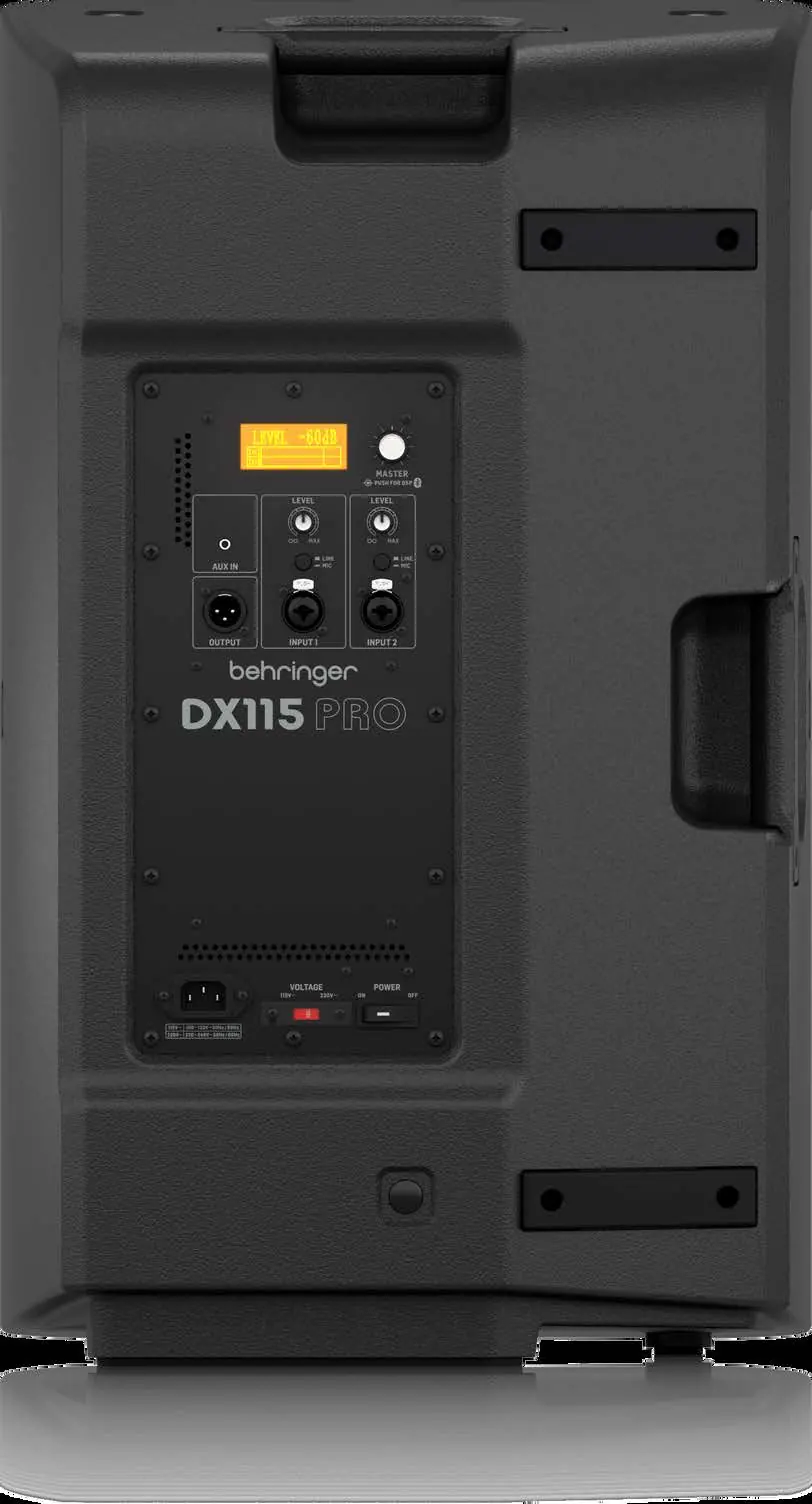

Rückseite des DX115 PRO
Rückseite des DX115 PRO

DSP-Funktionen (Fullrange-Modelle)

Die DSP-Einstellungen werden über den Master-Lautstärkeregler gesteuert:

  • Sound Programs: Auswahl zwischen Music, DJ, Live, Speech.
  • 3-Band EQ: Anpassung von High, Mid und Low EQ (jeweils +/- 12 dB).
  • Boost: Frequenzanhebung bei 80, 100, 120 oder 150 Hz.
  • Delay: Zeitverzögerung für die Synchronisation mit weiter entfernten Lautsprechern.
  • LED Mode: Steuerung der Front-LED (On, Off, Limit).
  • Bluetooth: Aktivierung der Bluetooth-Audioverbindung.

Subwoofer-Setup

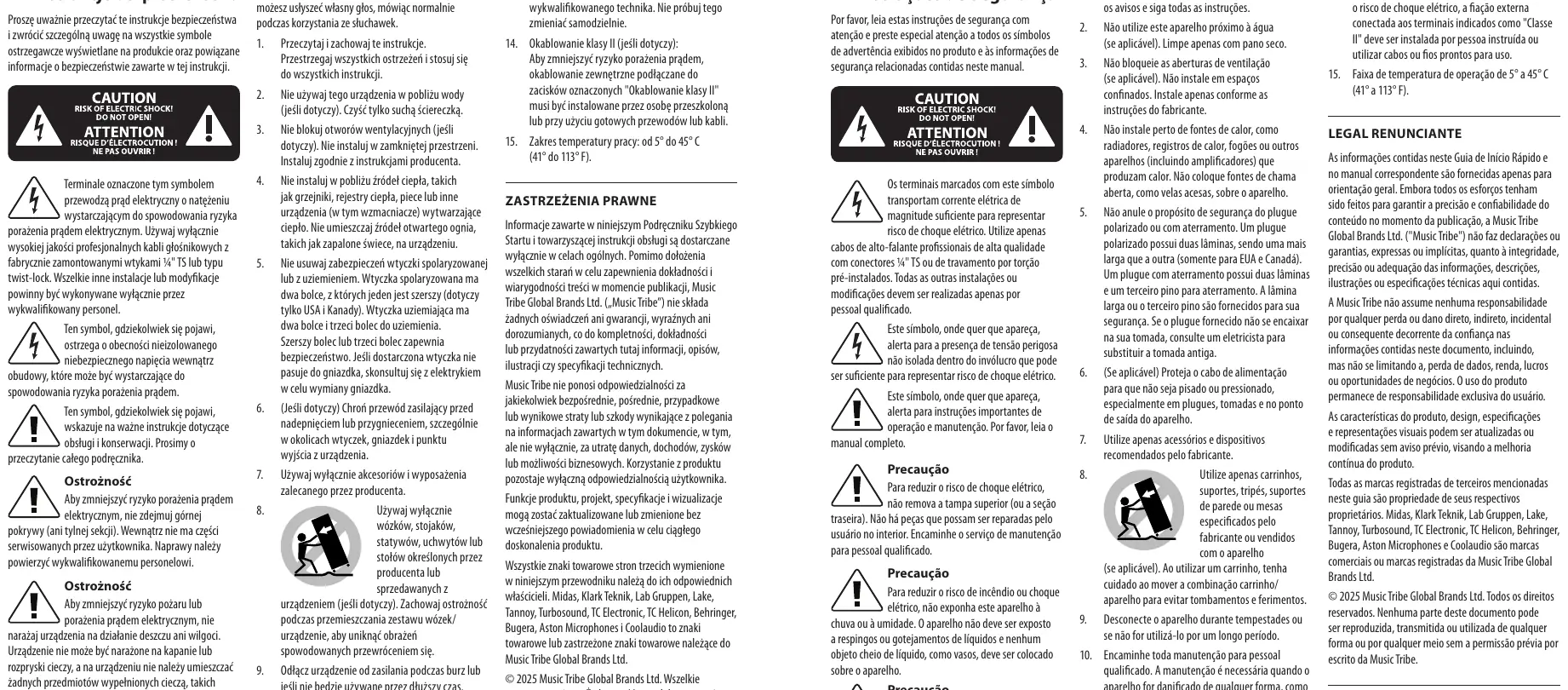

Sicherheitshinweise und Warnsymbole für den Betrieb des Lautsprechersystems
Sicherheitshinweise und Warnsymbole für den Betrieb des Lautsprechersystems
  1. Platzieren Sie die Lautsprecher an den gewünschten Positionen.
  2. Stellen Sie alle Verbindungen her, bevor Sie das Gerät einschalten.
  3. Verwenden Sie die Output A/B-Anschlüsse für die Satellitenlautsprecher.
  4. Stellen Sie den Level-Regler auf das Minimum.
  5. Schalten Sie die Audioquellen und dann den Subwoofer ein.
  6. Justieren Sie den Level-Regler während der Wiedergabe.
  7. Nutzen Sie den X-Over-Schalter (90 Hz oder 120 Hz) für die optimale Trennfrequenz.
  8. Verwenden Sie den Phase-Schalter bei Phasenauslöschungen.

Herstellerinformationen

Behringer

Markenprofil
Herstellerwebsite https://www.behringer.com Support https://www.behringer.com/support

Praktische Hilfe

Typische Probleme

Phasenauslöschung zwischen Subwoofer und Satelliten

Betätigen Sie den PHASE-Schalter (0/180 Grad), um die Phasenlage anzupassen.

LIMIT-LED leuchtet dauerhaft

Reduzieren Sie den LEVEL-Regler, bis die LED nur noch gelegentlich aufleuchtet.

Kein Ton oder leises Signal

Überprüfen Sie die LINE/MIC-Einstellung und aktivieren Sie ggf. den BOOST-Schalter für leisere Signale.

Vor der Verwendung

  • Stellen Sie sicher, dass die Eingangsspannung mit der auf dem Gerät angegebenen Spannung übereinstimmt.
  • Verwenden Sie nur hochwertige, professionelle Lautsprecherkabel.
  • Stellen Sie sicher, dass die Lüftungsöffnungen nicht blockiert sind.
  • Schalten Sie das Gerät erst ein, nachdem alle Verbindungen hergestellt wurden.
  • Prüfen Sie die korrekte Einstellung des Spannungswählers für Ihre Region.

Technische Daten in der Praxis

X-Over (Crossover)
Trennt die Frequenzen zwischen Subwoofer und Satelliten (z.B. 90 Hz oder 120 Hz).
Cardioid Preset
Wählt verschiedene Abstrahlmuster für den Subwoofer, um die Schallverteilung zu optimieren.
Class-D + Class-AB
Kombinierte Verstärkertechnologie für effiziente Leistung und Klangqualität.

Abbildungen und Diagramme

  • Die Rückseite der Fullrange-Modelle zeigt den Master-Regler, der auch als Push-Encoder für das DSP-Menü dient.
  • Die Rückseite des Subwoofers enthält spezifische Schalter für Phase, Crossover und Cardioid-Presets.

Modellkompatibilität

  • Bluetooth-Kompatibilität: Unterstützt A2DP 1.2 Profile.
  • Betriebstemperatur: 5 bis 45 Grad Celsius.
  • Spannungsversorgung: 100-120 V oder 220-240 V (je nach Modell/Sicherung).
