Bedienungsanleitung für das Behringer 2600-VCO Analog-VCO-Modul
Schnellstartanleitung für das Behringer 2600-VCO Eurorack-Modul. Enthält Informationen zur Stromversorgung, Installation, Bedienung der Regler und technische Spezifikationen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument ist eine Schnellstartanleitung für das Behringer 2600-VCO, ein analoges VCO-Modul für Eurorack-Systeme. Es deckt die grundlegende Installation, den Stromanschluss und die Funktionen der Bedienelemente ab. Bitte beachten Sie, dass das Modul nur in einer geeigneten Eurorack-Umgebung betrieben werden darf.

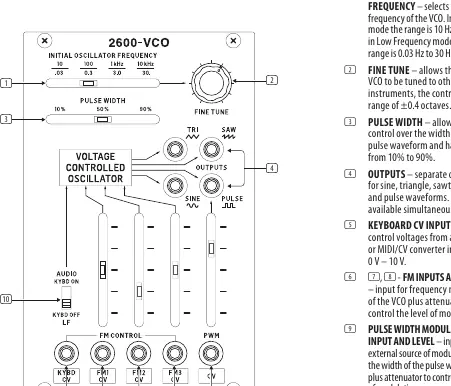

Bedienelemente
Das Modul verfügt über verschiedene Regler und Eingänge zur Klangformung:
- Initial Oscillator Frequency: Wählt die Grundfrequenz (10 Hz bis 10 kHz im Audiomodus, 0,03 Hz bis 30 Hz im LF-Modus).
- Fine Tune: Feinabstimmung des Oszillators (±0,4 Oktaven).
- Pulse Width: Manuelle Steuerung der Pulsbreite (10 % bis 90 %).
- Outputs: Separate Ausgänge für Sinus-, Dreieck-, Sägezahn- und Pulswellenformen.
- Keyboard CV Input: Akzeptiert Steuerspannungen (0 V bis 10 V).
- FM Inputs & Levels: Eingänge für Frequenzmodulation mit Dämpfungsreglern.
- Pulse Width Modulation Input & Level: Eingang für externe Pulsbreitenmodulation mit Dämpfungsregler.
- Keyboard On/Off Switch: Schaltet die Tastaturspannung ab und versetzt das Modul in den Low-Frequency-Modus.
Stromanschluss
Das Modul wird mit einem 16-auf-10-poligen Flachbandkabel geliefert.
- Schalten Sie das Eurorack-System aus und trennen Sie das Netzkabel.
- Verbinden Sie den 16-poligen Stecker mit dem Stromverteiler des Gehäuses. Achten Sie auf die korrekte Ausrichtung (Pin 1/-12 V mit dem roten Streifen am Kabel).
- Verbinden Sie den 10-poligen Stecker mit der Buchse auf der Rückseite des Moduls.
Installation
Das Modul ist für den Einbau in ein Eurorack-Gehäuse vorgesehen. Verwenden Sie die mitgelieferten Schrauben. Richten Sie das Modul an den Schienen oder Gewindeplatten des Gehäuses aus, setzen Sie die Schrauben leicht an, um die Position anzupassen, und ziehen Sie diese anschließend fest.
Technische Daten
Das Modul benötigt 140 mA (+12 V) und 5 mA (-12 V). Die Abmessungen betragen 129 x 81 x 42 mm bei einer Breite von 16 HP.
Herstellerinformationen
Behringer
Praktische Hilfe
Typische Probleme
Modul lässt sich nicht einschalten oder funktioniert nicht.
Überprüfen Sie, ob das Stromkabel korrekt angeschlossen ist (Pin 1/-12 V muss mit dem roten Streifen am Kabel übereinstimmen).
Oszillator klingt nicht wie erwartet.
Prüfen Sie die Einstellung des Keyboard On/Off-Schalters und die Frequenzbereichswahl (Audio vs. LF-Modus).
Vor der Verwendung
- Stellen Sie sicher, dass das Eurorack-Gehäuse ausgeschaltet ist.
- Prüfen Sie die Ausrichtung des 16-poligen Stromsteckers (roter Streifen auf Pin 1).
- Stellen Sie sicher, dass das Modul korrekt in den Eurorack-Schienen sitzt.
- Überprüfen Sie die Kompatibilität der Steuerspannungen (0 V - 10 V).
Technische Daten in der Praxis
- Stromaufnahme
- 140 mA bei +12 V und 5 mA bei -12 V.
Abbildungen und Diagramme
- Das Diagramm auf Seite 9 zeigt die korrekte Belegung des Stromkabels: P1 (10-polig) an das Modul, P2 (16-polig) an die Stromversorgung.
- Die Abbildung verdeutlicht die Ausrichtung des roten Streifens am Kabel mit Pin 1 (-12 V).
Modellkompatibilität
- Nur für den Betrieb in einem Standard-Eurorack-System geeignet.
- Betriebstemperaturbereich: 5° bis 45° C.
