Installationsanleitung für Bed Bath and Beyond 1821-WT1 Wandleuchte
Detaillierte Installationsanleitung für die Bed Bath and Beyond 1821-WT1 Wandleuchte. Diese Anleitung enthält Schritt-für-Schritt-Anweisungen für die Wandmontage mit Stecker oder den Festanschluss an eine Anschlussdose sowie wichtige...
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt die Installation der Bed Bath and Beyond 1821-WT1 Wandleuchte. Sie bietet zwei Methoden: Wandmontage mit Stecker oder Festanschluss an eine vorhandene Anschlussdose. S. 3, 4
Wichtigste Schritte
- Stromversorgung am Sicherungskasten unterbrechen S. 3, 4
- Kabel identifizieren und korrekt anschließen S. 2, 3, 4
Erste Inbetriebnahme
- Drehknopf (L) im Uhrzeigersinn drehen, um die Leuchte einzuschalten. S. 3, 4
Wo es im PDF steht
- Installationshinweise und Platzierung S. 1
- Verkabelung und Montageübersicht S. 2
- Installationsanleitung (Englisch) S. 3
- Installationsanleitung (Französisch/Spanisch) S. 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt die Installation der Bed Bath and Beyond 1821-WT1 Wandleuchte. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie mit der Montage beginnen. Alle Installationsarbeiten sollten von einem qualifizierten Fachmann durchgeführt werden. Schalten Sie vor Beginn der Arbeiten unbedingt die Stromversorgung am Sicherungskasten aus.
Vorbereitung
Entfernen Sie die Leuchte vorsichtig aus der Verpackung und suchen Sie den gelben Beutel mit allen Kleinteilen. Stellen Sie sicher, dass Sie alle benötigten Werkzeuge zur Hand haben. Überprüfen Sie die Wandfläche, an der die Leuchte montiert werden soll, auf Stabilität und Eignung.
Installationsoptionen
Die Leuchte bietet zwei Installationsmöglichkeiten:
Option 1: Wandmontage mit Stecker (Diagramm 1)
- Die Montageplatte (N) ist bereits werksseitig an der Rückplatte (D) befestigt.
- Halten Sie die Leuchte an die Wand, um die Position zu testen. Stellen Sie sicher, dass die Rückplatte horizontal und senkrecht zum Boden ausgerichtet ist.
- Markieren Sie die Position der Schlüsselloch-Abstände an der Wand.
- Bohren Sie Löcher an den markierten Stellen und setzen Sie die Kunststoffdübel (A) ein.
- Drehen Sie die Montageschrauben (C) in die Dübel, lassen Sie dabei etwa 2-3 mm des Gewindes aus der Wand herausragen.
- Hängen Sie die Leuchte an den Schrauben auf.
Option 2: Festanschluss an eine Anschlussdose (Diagramm 2)
- Entfernen Sie die Montageplatte (N) von der Rückplatte (D).
- Installieren Sie die Montageplatte (B) an der Anschlussdose.
- Führen Sie die Hauskabel durch die Mitte der Montageplatte (B).
- Sichern Sie die Montageplatte (B) mit den Montageschrauben (A) an der Anschlussdose.
- Kürzen Sie das Kabel (M) bei Bedarf, lassen Sie jedoch 8-10 Zoll (ca. 20-25 cm) für die Verkabelung übrig.
- Führen Sie das Kabel durch das Loch in der Rückplatte (D) und verschließen Sie das Loch mit dem Stopfen (N).

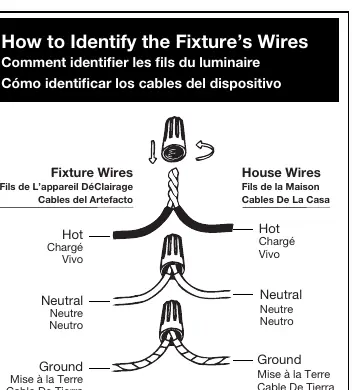

Verkabelung
Wenn Sie die Leuchte fest anschließen, beachten Sie die folgenden Farbcodierungen:
- Phase (Hot): Glattes Kabel, schwarz oder transparent mit schwarzem Innenfaden.
- Neutralleiter (Neutral): Geripptes Kabel, weiß oder transparent mit weißem Innenfaden.
- Erdung (Ground): Kupfer, blankes Metall, grün oder transparent mit grünem Innenfaden.
Verdrillen Sie die Kabelenden der entsprechenden Paare miteinander und sichern Sie diese mit einem Kabelverbinder. Achten Sie darauf, dass alle Verbindungen fest sitzen und in die Anschlussdose geschoben werden können.
Montage des Leuchtenschirms
- Schrauben Sie den Endknopf (K) vom Gewinde des Harfenhalters (H) ab.
- Setzen Sie den Harfenhalter (H) in den Sattel (G) ein.
- Installieren Sie ein geeignetes Leuchtmittel (nicht im Lieferumfang enthalten). Beachten Sie die maximale Wattzahl.
- Setzen Sie den Stoffschirm (J) auf den Harfenhalter (H) und sichern Sie ihn mit dem Endknopf (K).
- Schalten Sie den Strom wieder ein und nutzen Sie den Drehknopf (L), um die Leuchte ein- oder auszuschalten.
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht einschalten
Überprüfen Sie, ob der Stecker fest in der Steckdose sitzt oder ob die Sicherung/der Schutzschalter eingeschaltet ist. Stellen Sie sicher, dass das Leuchtmittel korrekt installiert ist.
Unsicherheit bei der Verkabelung
Identifizieren Sie die Kabel anhand der Markierungen: Glatt/Schwarz für Phase (Hot), Gerippt/Weiß für Neutralleiter (Neutral), Kupfer/Grün für Erdung (Ground).
Vor der Verwendung
- Schalten Sie den Strom am Sicherungskasten aus.
- Stellen Sie sicher, dass alle Teile aus dem gelben Beutel vorhanden sind.
- Prüfen Sie, ob die Wandfläche für die Montage geeignet ist.
- Verwenden Sie nur Leuchtmittel mit der zulässigen Wattzahl.
- Haben Sie eine zweite Person zur Unterstützung bei der Montage bereit.
Technische Daten in der Praxis
- Neutral (Neutralleiter)
- Geripptes Kabel, weiß oder transparent mit weißem Innenfaden.
- Ground (Erdung)
- Kupfer, blankes Metall, grün oder transparent mit grünem Innenfaden.
Abbildungen und Diagramme
- Diagramm 1 zeigt die Wandmontage mit Stecker.
- Diagramm 2 zeigt den Festanschluss an eine Anschlussdose.
Modellkompatibilität
- Die Leuchte ist für die Wandmontage vorgesehen.
- Stellen Sie sicher, dass die Anschlussdose für die Montage geeignet ist.
