Montageanleitung für Bed Bath And Beyond 194S9557BUE Modulmöbel

Detaillierte Montageanleitung für die Modulmöbel-Serie 194S9557BUE von Bed Bath And Beyond. Enthält Anweisungen für den Aufbau von Sesseln, Eckelementen und Hockern sowie Informationen zur Verbindung der Module und Pflegehinweise.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die Montage umfasst das Anschrauben der Füße an den Sitzrahmen, die Befestigung der Rückenlehnen mittels Inbusschrauben und das Verbinden der Module durch Metallklammern. S. 1, 2, 4

Wichtigste Schritte

  • Montage der Füße S. 1, 6, 10
  • Befestigung der Rückenlehne S. 2, 6, 10
  • Verbindung der Module S. 4, 8, 12

Probleme und Lösungen

Stoffpflege

Mit weichem, feuchtem Tuch reinigen; vor Sonne und Hitze schützen.

S. 3, 7, 11

Technische Daten

Parameter Wert Hinweis Seiten
Kunststofffüße 65x65x118mm Abmessungen der Standfüße S. 1, 5, 9

Wo es im PDF steht

  • Sessel mit Armlehne (194S9557BUE-C1A) S. 1, 2, 3, 4
  • Armloser Sessel (194S9557BUE-AC) S. 5, 6, 7, 8
  • Eckelement (194S9557BUE-CR) S. 9, 10, 11, 12
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Montage der Füße an den Sitzrahmen Seite 1 Befestigung der Rückenlehne Seite 2 Verwendung der Verbindungsklammern Seite 4

Wichtige Informationen zur Montage

Dieses Dokument enthält die Montageanleitungen für verschiedene Komponenten der Modulmöbel-Serie 194S9557BUE, darunter Sessel mit Armlehne, armlose Sessel, Eckelemente und Hocker. Bitte stellen Sie vor Beginn sicher, dass alle Teile gemäß der beiliegenden Stückliste vorhanden sind.

Vorbereitung und Teileliste

Jedes Modul wird mit spezifischen Beschlägen geliefert. Zu den grundlegenden Komponenten gehören:

  • Sitzrahmen
  • Rückenlehnen und Kissen
  • Kunststofffüße (65x65x118mm)
  • Verbindungsklammern (für die Modulverbindung)
  • Schrauben (Allen Bolts M8) und Unterlegscheiben
  • Inbusschlüssel (Allen Key)

Montage der Möbel

Die Montage folgt einem einheitlichen Prinzip für alle Sitzmodule:

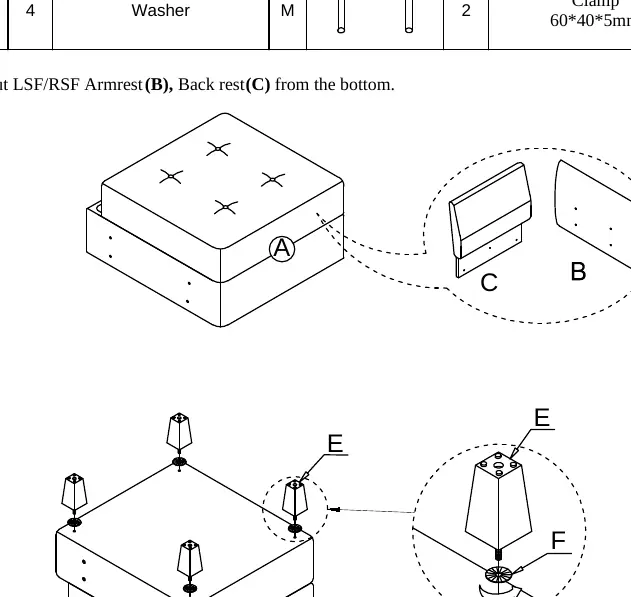

Montage der Füße an den Sitzrahmen
Montage der Füße an den Sitzrahmen

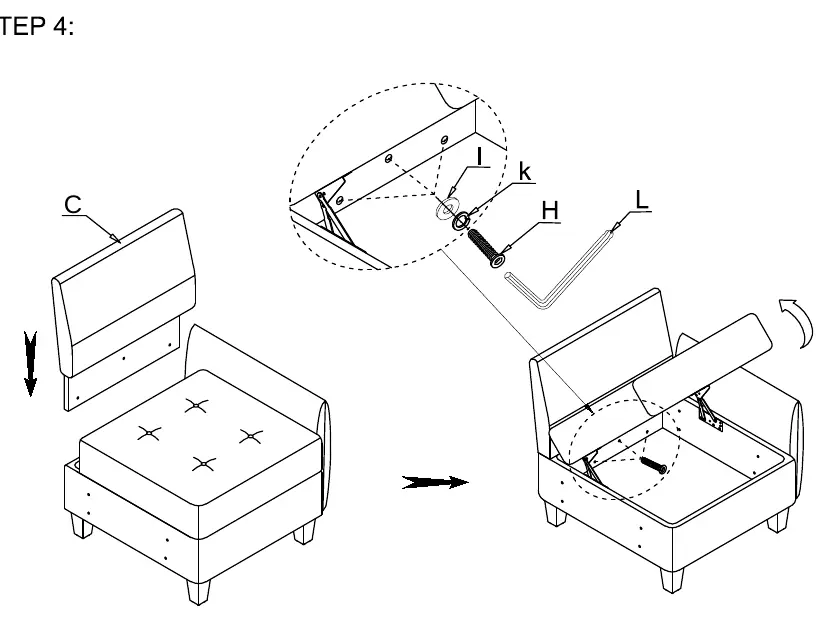

Befestigung der Rückenlehne
Befestigung der Rückenlehne
  1. Vorbereitung: Entnehmen Sie alle Teile aus dem Inneren des Sitzrahmens.
  2. Füße montieren: Schrauben Sie die Kunststofffüße unter den Sitzrahmen. Verwenden Sie hierfür die mitgelieferten Unterlegscheiben.
  3. Rückenlehne anbringen: Befestigen Sie die Rückenlehne am Sitzrahmen. Verwenden Sie die Inbusschrauben, Federringe und Unterlegscheiben. Ziehen Sie die Schrauben mit dem beiliegenden Inbusschlüssel fest.
  4. Kissen aufsetzen: Platzieren Sie die Rücken- und Sitzkissen auf den entsprechenden Rahmen.

Verbindung der Module

Um mehrere Module zu einer Wohnlandschaft zu verbinden, verwenden Sie die mitgelieferten Metallklammern:

Verwendung der Verbindungsklammern
Verwendung der Verbindungsklammern
  • Schieben Sie die Klammern in die dafür vorgesehenen Halterungen an den Seiten der Sitzrahmen.
  • Stellen Sie sicher, dass die Module bündig aneinanderstehen, bevor Sie die Klammern einrasten lassen.

Pflegehinweise

Um das ursprüngliche Aussehen Ihrer Polstermöbel zu erhalten, beachten Sie bitte folgende Hinweise:

  • Vermeiden Sie direkte Sonneneinstrahlung sowie die Nähe zu Heizungen oder Klimaanlagen, da dies den Stoff ausbleichen oder beschädigen kann.
  • Reinigen Sie die Oberfläche vorsichtig mit einem weichen, feuchten Tuch, um Staub und Schmutz zu entfernen.

Praktische Hilfe

Typische Probleme

Instabile Möbel

Überprüfen Sie, ob alle Füße fest verschraubt sind und ob die Schrauben an den Rückenlehnen korrekt angezogen wurden.

Module lassen sich nicht verbinden

Stellen Sie sicher, dass die Module auf einem ebenen Untergrund stehen und die Verbindungsklammern korrekt in die Halterungen eingeführt wurden.

Stoff verblasst oder beschädigt

Vermeiden Sie die Platzierung der Möbel in direktem Sonnenlicht oder direkt vor Heiz- und Klimaanlagen.

Vor der Verwendung

  • Prüfen Sie den Lieferumfang anhand der Stückliste auf Seite 1, 5 oder 9 (je nach Modell).
  • Stellen Sie sicher, dass Sie eine ebene Montagefläche haben.
  • Verwenden Sie ausschließlich den mitgelieferten Inbusschlüssel.
  • Prüfen Sie, ob alle Schrauben (M8) fest angezogen sind.
  • Entfernen Sie alle Verpackungsmaterialien aus dem Inneren des Sitzrahmens.

Technische Daten in der Praxis

Kunststofffüße
Maße: 65x65x118mm. Müssen unter den Sitzrahmen geschraubt werden.
Allen Bolt (M8)
Hauptschrauben für die Befestigung der Rückenlehnen.
Clamp (60x40x5mm)
Verbindungselement zur Kopplung mehrerer Sitzmodule.

Abbildungen und Diagramme

  • Die Diagramme zeigen die Montage der Füße an der Unterseite des Rahmens.
  • Die Explosionszeichnungen verdeutlichen die Reihenfolge der Unterlegscheiben und Schrauben bei der Montage der Rückenlehne.
  • Die Abbildungen auf Seite 4, 8 und 12 zeigen die korrekte Verwendung der Verbindungsklammern zwischen den Modulen.

Modellkompatibilität

  • Die Module (Sessel, Eckelement, Hocker) sind so konzipiert, dass sie miteinander kombiniert werden können.
  • Verwenden Sie nur die für das jeweilige Modell vorgesehenen Verbindungsklammern.
