Installationsanleitung für Beckett PowerLight 120VAC Zünder

Erfahren Sie, wie Sie den Beckett PowerLight 120VAC Zünder sicher installieren und anschließen. Diese Anleitung enthält technische Daten, Montageschritte und wichtige Sicherheitshinweise für eine korrekte Inbetriebnahme.

Inhaltsverzeichnis

Wichtige Informationen zur Installation

Der Beckett PowerLight 120VAC Zünder ist für den Einsatz in 120VAC-Brennersystemen konzipiert. Er ist für den Dauerbetrieb ausgelegt und kann mit intermittierenden oder unterbrochenen Zündsteuerungen verwendet werden. Die Installation und Wartung darf ausschließlich durch qualifiziertes Fachpersonal erfolgen. Stellen Sie sicher, dass alle elektrischen Verbindungen gemäß den geltenden nationalen Elektrovorschriften (ANSI/NFPA 70 oder CSA C22.1) ausgeführt werden.

Technische Daten

  • Eingangsspannung: 102-132 VAC, 50/60 Hz
  • Ausgangsspannung: 20 kV
  • Ausgangsstrom: 25 mA RMS
  • Eingangsstrom: 0,2 A RMS
  • Umgebungstemperatur: -40° bis +150° F
  • Feuchtigkeit: 5% bis 95% relative Luftfeuchtigkeit, kondensierend

Installationsschritte

Explosionszeichnung der Zünder-Baugruppe
Explosionszeichnung der Zünder-Baugruppe
  1. Stellen Sie sicher, dass die Stromversorgung zum Brenner vollständig unterbrochen ist.
  2. Identifizieren Sie die blauen (Phase/Hot) und weißen (Neutral) Eingangsleitungen.
  3. Installieren Sie bei Bedarf die Zünderdichtung (32302) und führen Sie die Leitungen durch die entsprechende Öffnung der Basisplatte. Achten Sie darauf, dass die Leitungen nicht gequetscht werden.
  4. Montieren Sie den Zünder bündig auf der Basisplatte mit den mitgelieferten Schrauben. Verwenden Sie für die unteren Befestigungslöcher #6 x 7/16" Schrauben.
  5. Ziehen Sie alle Schrauben fest an.
  6. Installieren Sie die Barriere- und Basisplattendichtungen gemäß den Anforderungen des Herstellers.
  7. Verbinden Sie die Cad-Cell-Leitungen mit der Steuerung, falls zutreffend. Verbinden Sie Weiß mit Neutral und Blau mit der Zündleitung der Primärsteuerung.
  8. Überprüfen Sie, ob die Sekundärausgangsanschlüsse des Zünders korrekt angeordnet sind, um einen guten elektrischen Kontakt zu den Elektroden des Ölbrenners herzustellen.
  9. Schließen Sie den Zünder und ziehen Sie die vorderen Befestigungsschrauben fest.
  10. Stellen Sie die Stromversorgung wieder her und überprüfen Sie die Zündung durch mehrmaliges Starten des Brenners.

Sicherheitshinweise

Stromschlaggefahr: Ein fehlerhafter Anschluss kann zu schweren Verletzungen oder zum Tod führen. Trennen Sie vor Wartungsarbeiten alle Stromquellen. Es können mehrere Trennschalter im Versorgungskreis vorhanden sein. Verbinden Sie das Brennergehäuse und den Stromkreis immer mit der Schutzerde.

Praktische Hilfe

Typische Probleme

Brenner zündet nicht oder unzuverlässig

Überprüfen Sie die Verkabelung auf korrekten Sitz, stellen Sie sicher, dass die Erdung ordnungsgemäß angeschlossen ist und die Sekundärkontakte die Elektroden korrekt berühren.

Leckage zwischen Basisplatte und Zünder

Stellen Sie sicher, dass die mitgelieferte Dichtung (32302) korrekt installiert ist und die Schrauben fest angezogen wurden.

Vor der Verwendung

  • Stellen Sie sicher, dass die Stromversorgung 120VAC beträgt.
  • Prüfen Sie die Kompatibilität des Zünders mit Ihrer Basisplatte anhand der Modellliste.
  • Stellen Sie sicher, dass alle notwendigen Dichtungen vorhanden sind.
  • Überprüfen Sie, ob ein qualifizierter Techniker für die Installation zur Verfügung steht.
  • Stellen Sie sicher, dass das Brennergehäuse geerdet ist.

Technische Daten in der Praxis

Eingangsspannung
Der Zünder benötigt 102-132 VAC, 50/60 Hz für den Betrieb.
Sekundärausgang
Liefert 20 kV für die Zündung.
Umgebungstemperatur
Der Zünder ist für Temperaturen zwischen -40° F und +150° F ausgelegt.

Abbildungen und Diagramme

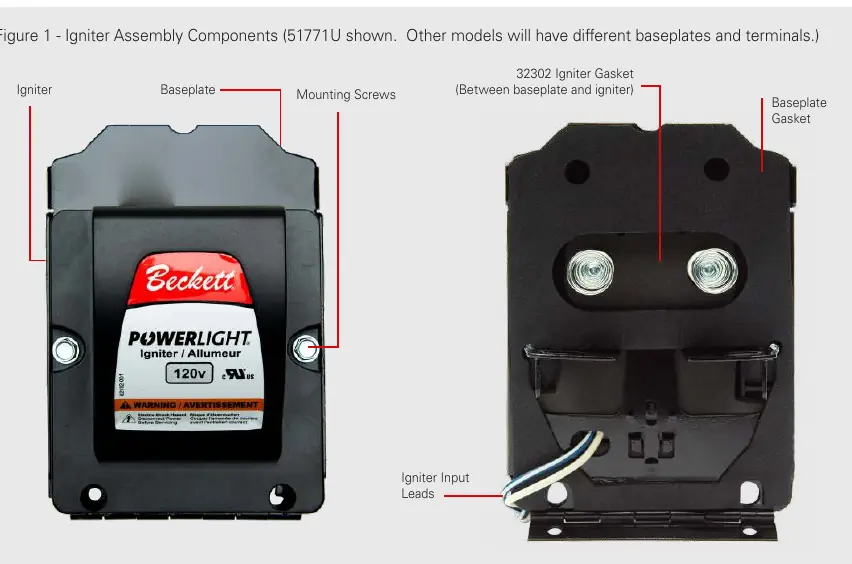

  • Abbildung 1 zeigt die Montagekomponenten, einschließlich der Position der Dichtungen zwischen Zünder und Basisplatte sowie die Anordnung der Befestigungsschrauben.

Modellkompatibilität

  • Kompatibel mit verschiedenen Beckett-Modellen (A, AF, AFG, NX, CF375, S, SF, SM, CF500, CF800) sowie bestimmten Carlin- und Wayne-Modellen. Siehe Tabelle 1 und 2 im Dokument für die genaue Zuordnung.
