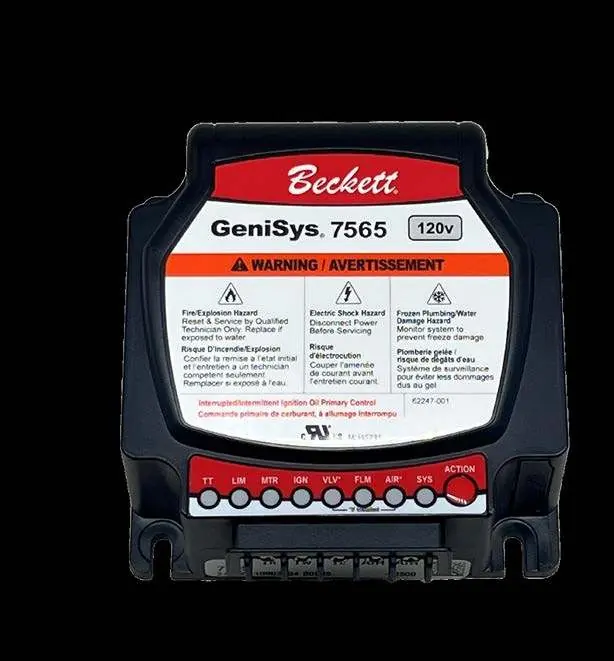

Installations- und Bedienungsanleitung für Beckett GeniSys 7565 & 7585 Brennersteuerung
Erfahren Sie, wie Sie die Beckett GeniSys 7565 & 7585 Brennersteuerung installieren, verdrahten und bedienen. Diese Anleitung enthält wichtige Informationen zu elektrischen Daten, Sicherheitsfunktionen, der Verwendung der ACTION-Taste und...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Installations- und Bedienungsanleitung für die Beckett GeniSys 7565 und 7585 Brennersteuerungen. Es richtet sich an Fachpersonal und beschreibt die korrekte Verdrahtung, Inbetriebnahme und Fehlerbehebung. Die Steuerung ist für den Einsatz in Wohn- und leichten gewerblichen Ölbrenneranwendungen (Heizkessel, Öfen, Warmwasserbereiter) mit einer Feuerungsleistung von weniger als 20 GPH vorgesehen.
Produktbeschreibung
Die GeniSys-Steuerung ist eine 120-V-Sicherheitssteuerung für Ölbrenner. Sie bietet Funktionen wie Diagnose über die myTechnician-App, Speicherung der letzten 50 Zyklen und 15 Fehler, Kompatibilität mit verschiedenen Kraftstoffen (bis zu 100% Biodiesel/erneuerbarem Diesel) sowie ein wasserabweisendes Gehäuse.
Installation und Verdrahtung
Vorsicht: Eine falsche Verdrahtung führt zu einem fehlerhaften Betrieb der Steuerung. Die Kabelfarben der Steuerung stimmen möglicherweise nicht mit den Farben des Brenners oder anderer Hersteller überein. Die Verdrahtung muss strikt gemäß dem Schaltplan des jeweiligen Geräts erfolgen.
Die Steuerung verfügt über Anschlüsse an der Vorderseite (Niederspannung, 24 VAC) für Thermostat (TR, TW, TC) und Luftschalter sowie Anschlüsse an der Unterseite für die Hauptstromversorgung und Motorkomponenten.
Bedienung und ACTION-Taste
Die ACTION-Taste ist das zentrale Bedienelement für verschiedene Zustände:
- Zurücksetzen (Soft Lockout): 1 Sekunde drücken.
- Zurücksetzen (Hard Lockout): 15+ Sekunden drücken.
- Pumpenentlüftungsmodus: 15+ Sekunden drücken, um den Modus zu aktivieren, dann 1 Sekunde tippen, um den Vorgang beim nächsten Wärmebedarf zu starten.
- Brennerbetrieb pausieren: 1+ Sekunden drücken.
Im Pumpenentlüftungsmodus sind Zünder und Motor für 4 Minuten eingeschaltet, wobei die Cad-Cell-Überwachung ignoriert wird.
Sicherheitsfunktionen
Die Steuerung führt einen "Safe Start Check" durch. Um diesen zu überprüfen, platzieren Sie eine Brücke über die Cad-Cell-Anschlüsse. Bei einem Wärmebedarf darf der Brenner nicht starten. Die SYS-Leuchte sollte grün und die FLM-Leuchte gelb leuchten, während die Steuerung im Standby-Modus verbleibt.
Elektrische Daten
Die Steuerung ist für 120 VAC nominal (102 bis 132 VAC) bei 60 Hz ausgelegt. Der Motor-Ausgang unterstützt maximal 10 A Volllaststrom (FLA) und 60 A Anlaufstrom (LRA). Der Zünderausgang ist auf maximal 3 A begrenzt.
Praktische Hilfe
Typische Probleme
Steuerung befindet sich im Lockout (Sperrzustand)
Verwenden Sie die ACTION-Taste. Ein 1-sekündiges Tippen setzt Soft-Lockouts zurück, ein 15-sekündiges Drücken setzt Hard-Lockouts zurück.
Brenner startet nicht während der Installation
Überprüfen Sie die Verdrahtung gemäß dem Schaltplan des Geräts. Stellen Sie sicher, dass der Thermostat einen Wärmebedarf anfordert.
Pumpe muss entlüftet werden
Aktivieren Sie den Pumpenentlüftungsmodus über die ACTION-Taste (15+ Sek. drücken), um den Motor und Zünder für 4 Minuten ohne Cad-Cell-Überwachung zu betreiben.
Vor der Verwendung
- Stellen Sie sicher, dass die Stromversorgung 120 VAC beträgt.
- Überprüfen Sie, ob die Verdrahtung mit dem spezifischen Schaltplan des Geräts übereinstimmt.
- Stellen Sie sicher, dass der Cad-Cell-Flammensensor korrekt installiert und angeschlossen ist.
- Prüfen Sie, ob die Pumpe für den Betrieb vorbereitet ist (z.B. Entlüftungsschlauch angeschlossen).
Technische Daten in der Praxis
- Motor FLA (Full Load Amps)
- Maximal 10 A. Muss um Zünder- und Ventilströme reduziert werden.
- Motor LRA (Locked Rotor Amps)
- Maximal 60 A.
- Zünder-Ausgang
- Maximal 3 A bei 120 VAC.
Abbildungen und Diagramme

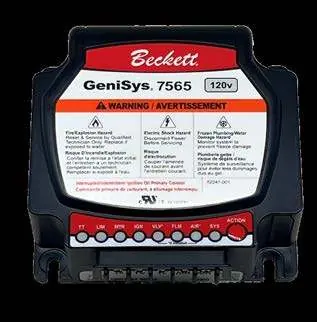

- Die Vorderseite enthält Anschlüsse für Thermostat (TR, TW, TC) und Luftschalter (24 VAC).
- Die ACTION-Taste befindet sich an der Vorderseite und dient zur Steuerung von Resets und Wartungsmodi.
- Die Statusleuchten geben Auskunft über den Betriebszustand der Steuerung.
Modellkompatibilität
- Kompatibel mit Brennern, die #2 Heizöl, bis zu 100% Biodiesel und bis zu 100% erneuerbaren Diesel verwenden.
- 24 VAC Thermostat-Anschlüsse sind mit mechanischen und vielen Power-Stealing-Thermostaten kompatibel.
