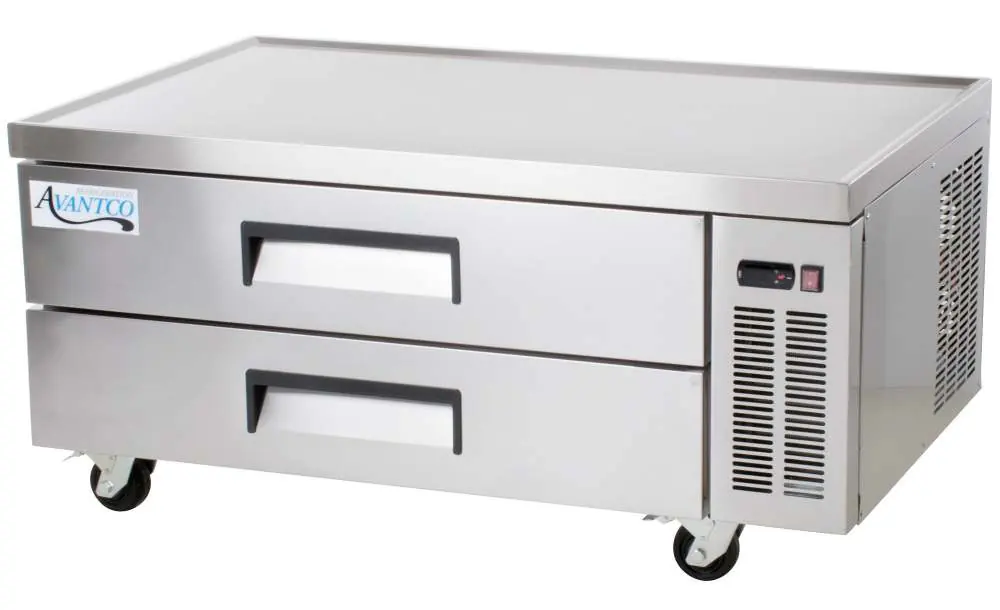

Bedienungsanleitung für Avantco 178CBE Series Gewerbe-Kühlunterbau
Schnellstartanleitung und Wartungshandbuch für Avantco 178CBE Series Kühlunterbauten. Erfahren Sie mehr über Installation, Temperatureinstellungen, Reinigung und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Gerät ist werkseitig auf optimale Temperaturen eingestellt. Zur Anpassung halten Sie die 'SET'-Taste 1 Sekunde gedrückt, stellen die Temperatur mit den Pfeiltasten ein und speichern mit 'SET'. S. 4
Wichtigste Schritte
- Kondensator monatlich reinigen S. 9
- Nach Transport 24h stehen lassen S. 3
Erste Inbetriebnahme
- Gerät aufstellen, 24h warten, Zubehör installieren, an dedizierte Steckdose anschließen. S. 3
Probleme und Lösungen
Kompressor läuft nicht
Sicherung prüfen, Stecker prüfen, Thermostat prüfen, Abtauzyklus abwarten.
S. 10Wartung und Reset
- Kondensator mit Bürste von oben nach unten reinigen. S. 9
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Kühlschrank Temperaturbereich | 33°F - 40°F | Betriebstemperatur | S. 4 |
| Gefrierschrank Temperaturbereich | -5°F - 2°F | Betriebstemperatur | S. 4 |
Wo es im PDF steht
- Installation S. 3
- Temperaturregelung S. 4
- Fehlerbehebung S. 10
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

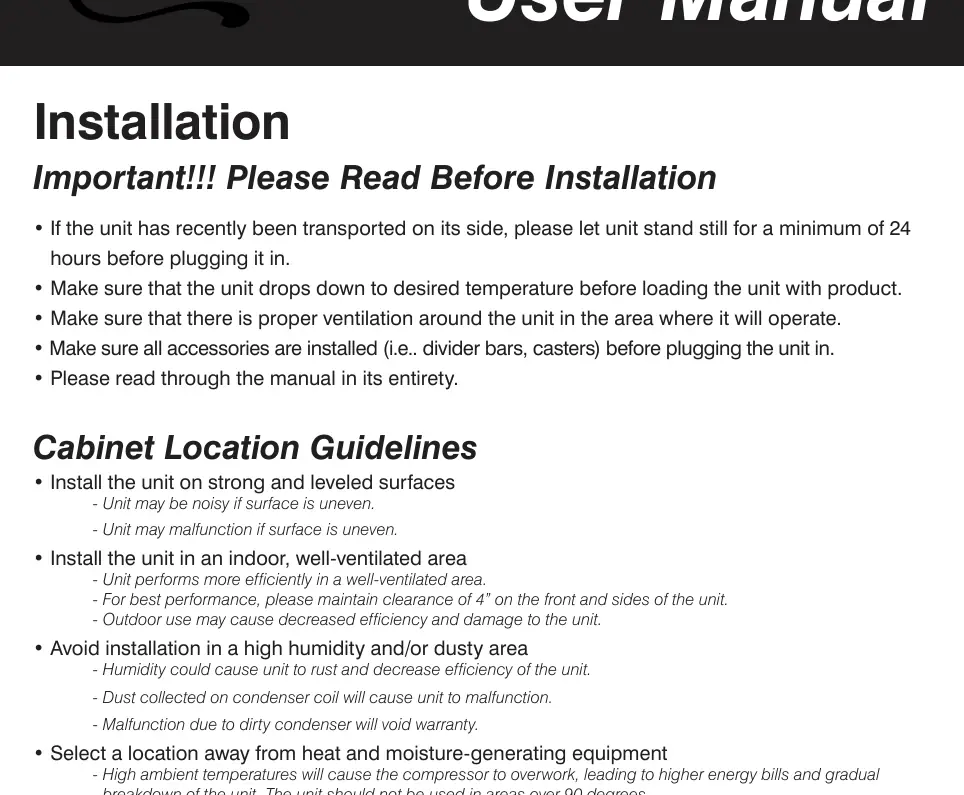

Diese Anleitung gilt für die Avantco 178CBE Series Kühlunterbauten. Vor der Inbetriebnahme ist es zwingend erforderlich, das Gerät nach einem liegenden Transport für mindestens 24 Stunden aufrecht stehen zu lassen, bevor es an den Strom angeschlossen wird. Stellen Sie sicher, dass alle Zubehörteile wie Trennleisten und Rollen installiert sind.
Installation und Standortwahl
Der Standort muss stabil und eben sein, um Geräusche und Fehlfunktionen zu vermeiden. Das Gerät ist für den Innenbereich konzipiert und benötigt eine gute Belüftung. Halten Sie einen Mindestabstand von 4 Zoll (ca. 10 cm) an der Vorderseite und den Seiten ein. Vermeiden Sie Orte mit hoher Luftfeuchtigkeit, Staub oder in der Nähe von Wärmequellen, da dies die Effizienz mindert und die Garantie beeinträchtigen kann.
Elektrischer Anschluss
Das Gerät benötigt eine eigene, geerdete Steckdose mit entsprechendem Überstromschutz. Verwenden Sie keine Verlängerungskabel. Achten Sie darauf, dass die Spannung den Anforderungen auf dem Typenschild entspricht.
Temperaturregelung
Die Geräte sind werkseitig auf optimale Temperaturen eingestellt (Kühlschränke: 33°F bis 40°F; Gefrierschränke: -5°F bis 2°F). Um die Temperatur anzupassen: Halten Sie die "SET"-Taste für 1 Sekunde gedrückt, bis die Anzeige blinkt. Nutzen Sie die Pfeiltasten zur Anpassung und drücken Sie erneut "SET", um die Einstellung zu speichern.
Wartung und Reinigung
Trennen Sie vor der Reinigung immer die Stromzufuhr. Reinigen Sie den Kondensator und die Lamellen mindestens einmal monatlich mit einem handelsüblichen Kondensatorreiniger und einer Bürste (von oben nach unten). Die Schubladendichtungen sollten wöchentlich in warmem Seifenwasser gereinigt und auf korrekten Sitz geprüft werden. Verwenden Sie keine scheuernden Reinigungsmittel oder Stahlwolle.
Fehlerbehebung
Bei Problemen wie "Kompressor läuft nicht" oder "Temperatur zu warm" prüfen Sie zuerst die Stromversorgung, die Sicherung, den korrekten Sitz der Dichtungen und ob der Kondensator verschmutzt ist. Stellen Sie sicher, dass das Gerät nicht überladen ist und ausreichend Luftzirkulation vorhanden ist.
Praktische Hilfe
Typische Probleme
Kompressor läuft nicht
Sicherung prüfen, Stecker einstecken, Thermostat prüfen oder warten, bis der Abtauzyklus beendet ist.
Gerät läuft dauerhaft
Schubladen schließen, Dichtungen auf korrekten Sitz prüfen, Kondensator reinigen, Verdampferschlange abtauen lassen.
Temperatur zu warm
Thermostat niedriger einstellen, Luftzirkulation verbessern (4 Zoll Abstand), Kondensator reinigen.
Vor der Verwendung
- Gerät nach Transport 24h aufrecht stehen lassen
- Stabile und ebene Stellfläche wählen
- Mindestabstand von 4 Zoll (10 cm) zur Belüftung einhalten
- Zubehör (Trennleisten, Rollen) montieren
- Eigene, geerdete Steckdose verwenden
- Vor dem Beladen abkühlen lassen
Technische Daten in der Praxis
- Kühltemperatur
- 33°F bis 40°F (Werkseinstellung)
- Gefriertemperatur
- -5°F bis 2°F (Werkseinstellung)
Abbildungen und Diagramme
- Die Anleitung enthält Diagramme zur Oberflächenabmessung für alle Modelle der 178CBE-Serie.
- Es sind Konfigurationsdiagramme für die Schubladeneinteilung (Food Pans) enthalten.
Modellkompatibilität
- Nicht für den Außenbereich geeignet.
- Nicht in Bereichen über 90°F (ca. 32°C) Umgebungstemperatur betreiben.
