Bedienungsanleitung für Avantco Refrigerated Cold Food Table Unit 178SSCFT72HC

Detaillierte Bedienungsanleitung für den Avantco Kühltisch 178SSCFT72HC. Erfahren Sie alles über Installation, Temperaturregelung, Wartung und Fehlerbehebung für die Modelle der SSCFT-Serie.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Kühltisch ist werkseitig auf 33°F bis 40°F eingestellt. Zur Anpassung halten Sie die 'SET'-Taste 1 Sekunde gedrückt, wählen mit den Pfeiltasten die Temperatur und bestätigen erneut mit 'SET'. S. 4

Wichtigste Schritte

  • Manueller Abtauvorgang starten S. 5
  • Kondensator reinigen S. 7

Erste Inbetriebnahme

  • Nach Transport 24 Stunden warten S. 3

Probleme und Lösungen

Kompressor läuft nicht

Sicherung prüfen, Stecker prüfen, Thermostat prüfen oder Abtauvorgang abwarten.

S. 9

Wartung und Reset

  • Manueller Abtauvorgang S. 5

Technische Daten

Parameter Wert Hinweis Seiten
Temperaturbereich 33°F - 40°F Betriebstemperatur S. 4

Wo es im PDF steht

  • Installation S. 3
  • Temperaturregelung S. 4, 5
  • Fehlerbehebung S. 9
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Avantco Kühltisch der SSCFT-Serie Seite 1 Montagezeichnung aus der Anleitung Seite 3 Bedienfeld des Kühltischs Seite 5

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für die Avantco Kühltische der Serie SSCFT (178SSCFT36HC, 178SSCFT48HC, 178SSCFT60HC, 178SSCFT72HC). Das Gerät ist für den gewerblichen Einsatz konzipiert. Bitte lesen Sie die Anleitung vor der Inbetriebnahme vollständig durch, um Garantieansprüche zu wahren und einen sicheren Betrieb zu gewährleisten.

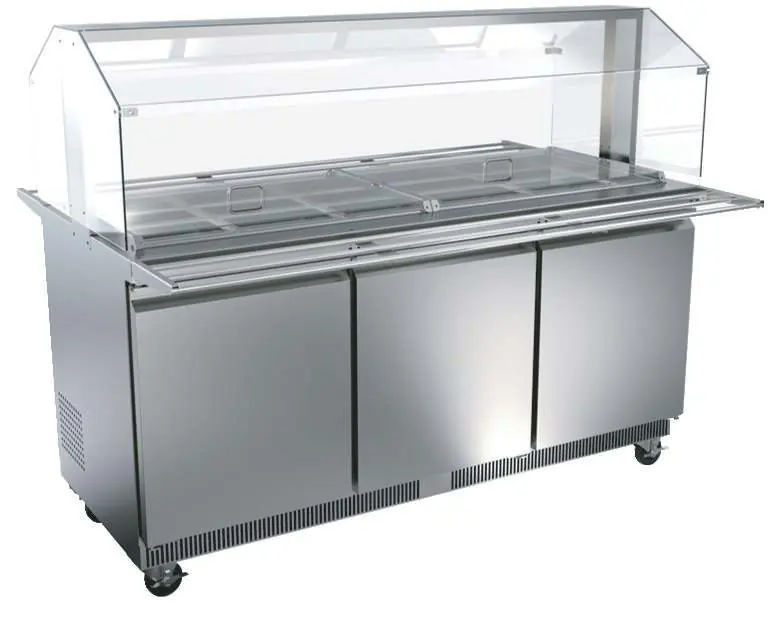

Avantco Kühltisch der SSCFT-Serie
Avantco Kühltisch der SSCFT-Serie

Installation und Standort

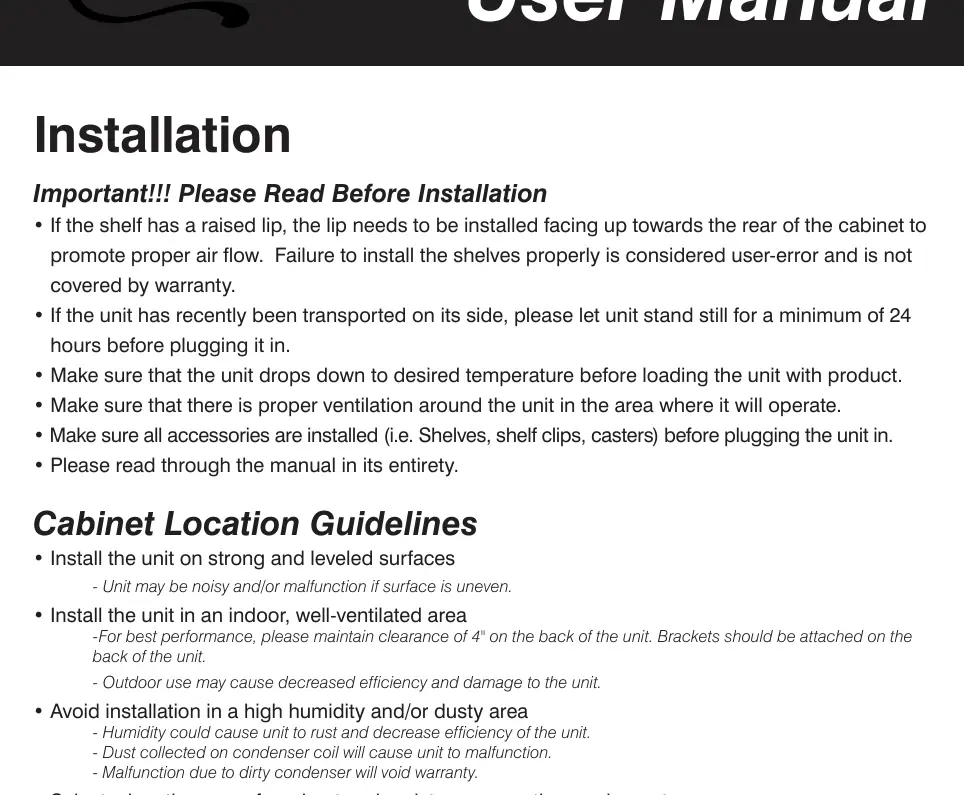

Montagezeichnung aus der Anleitung
Montagezeichnung aus der Anleitung
  • Untergrund: Das Gerät muss auf einem stabilen und ebenen Untergrund stehen, um Geräusche und Fehlfunktionen zu vermeiden.
  • Transport: Wenn das Gerät auf der Seite transportiert wurde, lassen Sie es vor dem Einstecken mindestens 24 Stunden aufrecht stehen.
  • Belüftung: Halten Sie einen Abstand von mindestens 3 Zoll (ca. 7,6 cm) zu allen Lüftungsschlitzen ein. An der Rückseite wird ein Abstand von 4 Zoll empfohlen.
  • Umgebung: Nur für den Innenbereich geeignet. Vermeiden Sie feuchte oder staubige Umgebungen sowie die Nähe zu Wärmequellen.

Elektrische Anforderungen

  • Verwenden Sie eine dedizierte Steckdose mit Erdung.
  • Verwenden Sie keine Verlängerungskabel.
  • Stellen Sie sicher, dass die Spannung den Anforderungen auf dem Typenschild entspricht.

Temperaturregelung

Das Gerät ist werkseitig auf einen optimalen Temperaturbereich (33°F bis 40°F) eingestellt. Um die Mindesttemperatur anzupassen:

Bedienfeld des Kühltischs
Bedienfeld des Kühltischs
  1. Halten Sie die Taste "SET" für 1 Sekunde gedrückt, bis das Display blinkt.
  2. Verwenden Sie die Pfeiltasten, um die gewünschte Mindesttemperatur einzustellen.
  3. Drücken Sie erneut "SET", um die Einstellung zu speichern.

Beladung und Betrieb

  • Stellen Sie sicher, dass alle Regalböden und Clips korrekt installiert sind.
  • Lassen Sie 2 bis 4 Zoll Platz zwischen der Rückwand und dem gelagerten Produkt, um den Luftstrom nicht zu blockieren.
  • Manueller Abtauvorgang: Um manuell abzutauen, halten Sie die Abtautaste (Schneeflockensymbol und Pfeil nach unten) für ca. 3 Sekunden gedrückt.

Wartung und Reinigung

  • Sicherheit: Trennen Sie vor jeder Reinigung das Netzkabel.
  • Verflüssiger (Kondensator): Reinigen Sie die Kondensatorschlangen und Lamellen mindestens einmal monatlich mit einem handelsüblichen Reiniger. Bürsten Sie die Lamellen von oben nach unten.
  • Innenraum: Verwenden Sie warmes Wasser und milde Seife. Vermeiden Sie Stahlwolle, Scheuermittel oder Bleichmittel.
  • Türdichtungen: Wöchentlich reinigen. In warmem Seifenwasser einweichen, trocknen und wieder einsetzen.

Praktische Hilfe

Typische Probleme

Kompressor läuft nicht

Sicherung prüfen, Netzkabel einstecken, Thermostat niedriger einstellen oder Abtauvorgang abwarten.

Gerät läuft zu lange

Zu viel warmes Produkt geladen, Tür offen gelassen, Dichtungen prüfen oder Kondensator reinigen.

Kühltisch zu warm

Thermostat anpassen, Luftstrom sicherstellen (Abstand zur Rückwand), Kondensator reinigen.

Vor der Verwendung

  • Gerät auf ebenem Untergrund aufstellen.
  • Nach Transport 24 Stunden aufrecht stehen lassen.
  • Ausreichende Belüftung (3-4 Zoll Abstand) sicherstellen.
  • Zubehör (Regale, Clips) korrekt installieren.
  • An dedizierte Steckdose anschließen (kein Verlängerungskabel).

Technische Daten in der Praxis

Temperaturbereich
Werkseitig eingestellt auf 33°F bis 40°F (ca. 0,5°C bis 4,4°C).

Abbildungen und Diagramme

  • Das Bedienfeld zeigt LEDs für Kompressor (Refrigerant), Lüfter (Fan) und Abtauvorgang (Defrost) an.
  • Die Anordnung der Lebensmittelbehälter variiert je nach Modellbreite (36", 48", 60", 72").

Modellkompatibilität

  • Nur für den Innenbereich geeignet.
  • Nicht in Bereichen über 80°F (ca. 27°C) bei geöffnetem Deckel verwenden.
  • Nicht in Bereichen über 90°F (ca. 32°C) verwenden.
