Bedienungsanleitung für Avantco 177DHC13 und 177DHC26 Getränkespender
Erfahren Sie, wie Sie Ihren Avantco Getränkespender (177DHC13, 177DHC26) sicher in Betrieb nehmen, bedienen, reinigen und warten. Enthält Anleitungen zur Fehlerbehebung und Wartung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Avantco 177DHC13/177DHC26 Getränkespender sind für die Zubereitung und Ausgabe von Heißgetränken konzipiert. Die Inbetriebnahme erfordert das Befüllen des Boilers mit demineralisiertem Wasser und der Schüssel mit dem Getränk. S. 1, 5
Wichtigste Schritte
- Boiler mit demineralisiertem Wasser füllen S. 5
- Reinigung von Schüssel und Hahn S. 7, 10
- Zurücksetzen des Temperatursensors S. 16
Erste Inbetriebnahme
- Stellen Sie sicher, dass das Gerät ausgeschaltet ist. Füllen Sie den Boiler mit ca. 3,25 Litern demineralisiertem Wasser bis zur MAX-Markierung. Füllen Sie das Getränk in die Schüssel. S. 5
Probleme und Lösungen
Gerät heizt nicht
Prüfen Sie Stromanschluss, Schalterstellung, Thermostateinstellung und Thermoschutz.
S. 18Wartung und Reset
- Wenn der Temperatursensor ausgelöst hat, entfernen Sie die Schutzschraube (A) und drücken Sie den Knopf im Inneren mit einem geeigneten Werkzeug. S. 16
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Boiler-Kapazität | 3,25 Liter | Wassermenge für Erstbefüllung | S. 5 |
Wo es im PDF steht
- Sicherheitshinweise S. 3
- Teileübersicht S. 4
- Bedienung S. 5, 6
- Reinigung S. 7, 16
- Schaltplan S. 17
- Fehlerbehebung S. 18
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung gilt für die Avantco Getränkespender der Modelle 177DHC13 und 177DHC26. Das Gerät ist ausschließlich für den Innenbereich bestimmt. Vor der ersten Inbetriebnahme muss das Gerät von Fachpersonal auf ordnungsgemäße Funktion geprüft werden. Verwenden Sie im Boiler ausschließlich demineralisiertes Wasser, um Schäden am Heizelement zu vermeiden.
Inbetriebnahme
Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie Teile anbringen oder reinigen. Füllen Sie den Boiler mit Wasser, bis die Markierung MAX auf dem Tablett erreicht ist. Beim ersten Befüllen eines leeren Boilers werden ca. 3,25 Liter benötigt. Füllen Sie das Getränk gemäß den Anweisungen des Herstellers in die Schüssel und überschreiten Sie niemals die MAX-Markierung.
Bedienung
Um das Getränk auszugeben, stellen Sie eine Tasse unter den Hahn und betätigen Sie den Hebel. Bei besonders dickflüssigen Produkten empfiehlt es sich, den Stab in der maximalen Ausgabeposition zu halten. Berühren Sie während des Betriebs niemals die Schüssel oder den Deckel, da diese sehr heiß werden.
Reinigung und Wartung
Die Reinigung muss bei ausgeschaltetem und vom Stromnetz getrenntem Gerät erfolgen. Verwenden Sie keine scheuernden Schwämme oder Lösungsmittel. Die Schüssel, der Hahn und das Mischpaddel müssen regelmäßig gereinigt und desinfiziert werden. Der Boiler sollte regelmäßig (mindestens alle 3 Monate) entkalkt werden.
Fehlerbehebung
Bei Betriebsstörungen prüfen Sie zunächst die Stromversorgung und ob der Schalter auf ON steht. Wenn das Gerät nicht heizt, prüfen Sie den Thermostat oder setzen Sie den Thermoschutz zurück. Bei Undichtigkeiten am Hahn oder an der Schüssel prüfen Sie die Dichtungen und die korrekte Montage.
Praktische Hilfe
Typische Probleme
Gerät heizt nicht
Prüfen Sie, ob das Gerät eingesteckt ist, der Schalter auf ON steht, der Thermostat korrekt eingestellt ist oder ob der Thermoschutz ausgelöst hat.
Mischpaddel dreht sich nicht
Prüfen Sie die Stromversorgung, stellen Sie sicher, dass der Schaft korrekt eingesetzt ist, oder kontaktieren Sie den Service bei Motorfehlern.
Hahn leckt
Leeren Sie das Gerät und montieren Sie den Hahn erneut. Prüfen Sie, ob die Dichtungen ersetzt werden müssen.
Gerät schaltet ab
Der Wasserstand im Boiler ist zu niedrig. Füllen Sie den Boiler auf und lassen Sie das Gerät ggf. von einem Techniker zurücksetzen.
Vor der Verwendung
- Gerät auf einer ebenen Fläche aufstellen.
- Boiler mit demineralisiertem Wasser bis zur MAX-Markierung füllen.
- Hauptschalter auf OFF stellen.
- Getränk gemäß Herstellerangaben in die Schüssel füllen (nicht über MAX).
- Deckel korrekt aufsetzen.
Technische Daten in der Praxis
- Boiler-Kapazität
- Ca. 3,25 Liter (0,86 Gal US) bei Erstbefüllung.
- Demineralisiertes Wasser
- Zwingend erforderlich für den Boiler, um Kalkablagerungen und Schäden am Heizelement zu verhindern.
Abbildungen und Diagramme
- Fig. 6: Inbetriebnahme - Deckel abnehmen und Boiler füllen.

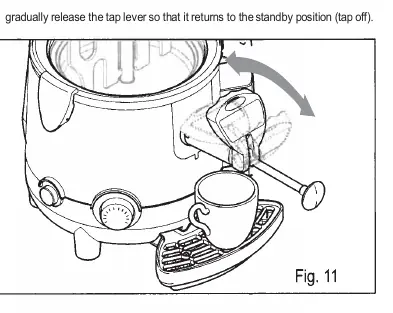

- Fig. 11: Getränkeausgabe - Tasse unterstellen und Hebel betätigen.
- Fig. 14-16: Ausbau der Schüssel und des Mischers zur Reinigung.

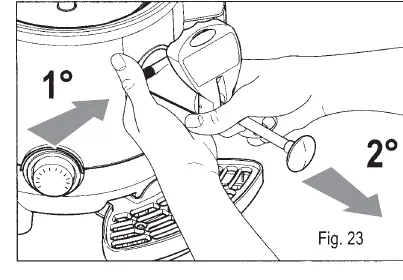

- Fig. 23: Ausbau des Hahns zur Reinigung.
- Fig. 48-49: Zurücksetzen des Temperatursensors.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht im Freien verwenden.
- Nur demineralisiertes Wasser im Boiler verwenden.
