Bedienungsanleitung für Avantco 178GDICE24FB Eis-Kühlschrank mit Glastür

Erfahren Sie, wie Sie Ihren Avantco Eis-Kühlschrank mit Glastür (178GDICE24FB) korrekt installieren, bedienen und warten. Inklusive Temperaturregelung, Reinigungshinweisen und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Avantco Eis-Kühlschrank ist für den gewerblichen Innenbereich konzipiert. Er erfordert eine ebene Aufstellfläche, 15 cm Freiraum zu allen Seiten und einen dedizierten Stromanschluss. Die Temperatur ist digital steuerbar. S. 1, 3, 4

Wichtigste Schritte

  • Temperatur anpassen S. 4
  • Kondensatorspule reinigen S. 5

Erste Inbetriebnahme

  • Vorbereitung nach Transport S. 3

Probleme und Lösungen

Kompressor läuft nicht

Sicherung prüfen, Stecker prüfen, Thermostat anpassen, Abtauzyklus abwarten.

S. 6

Wartung und Reset

  • Manueller Abtauzyklus S. 5

Technische Daten

Parameter Wert Hinweis Seiten
Temperaturbereich 18°F - 25°F Zyklusbereich der Mindest- und Höchsttemperatur. S. 4

Wo es im PDF steht

  • Sicherheitshinweise S. 2
  • Installation S. 3
  • Elektrische Anforderungen S. 4
  • Fehlerbehebung S. 6
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Avantco Eis-Kühlschrank mit Glastür Seite 1 Montagezeichnung aus der Anleitung Seite 3 Bedienfeld für Temperatursteuerung Seite 4

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält wichtige Sicherheits- und Betriebshinweise für die Avantco Eis-Kühlschränke der Serie 178GDICE. Das Gerät verwendet brennbare Kältemittel; Reparaturen dürfen nur von qualifiziertem Servicepersonal durchgeführt werden. Vor der Inbetriebnahme muss das Gerät bei Transport auf der Seite mindestens 24 Stunden aufrecht stehen.

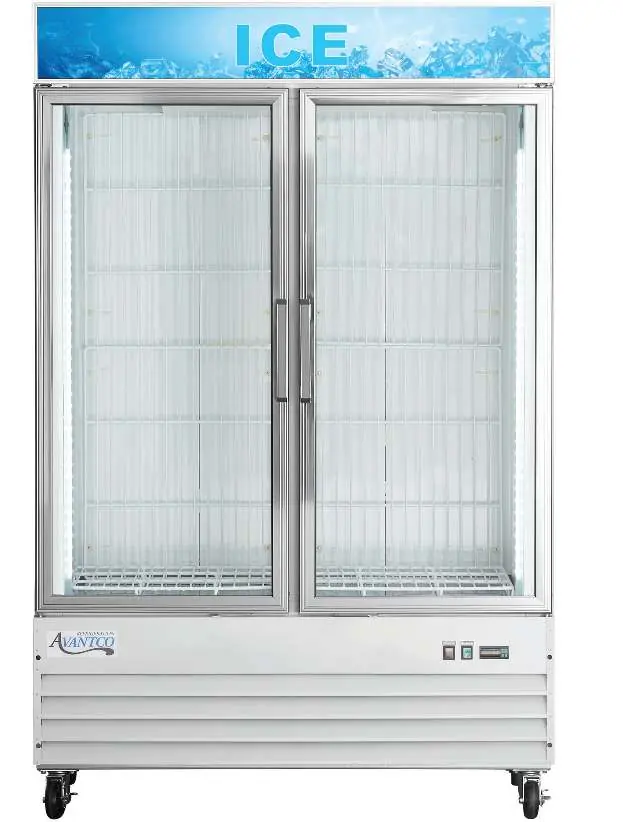

Avantco Eis-Kühlschrank mit Glastür
Avantco Eis-Kühlschrank mit Glastür

Installation und Standort

Der Standort muss folgende Kriterien erfüllen:

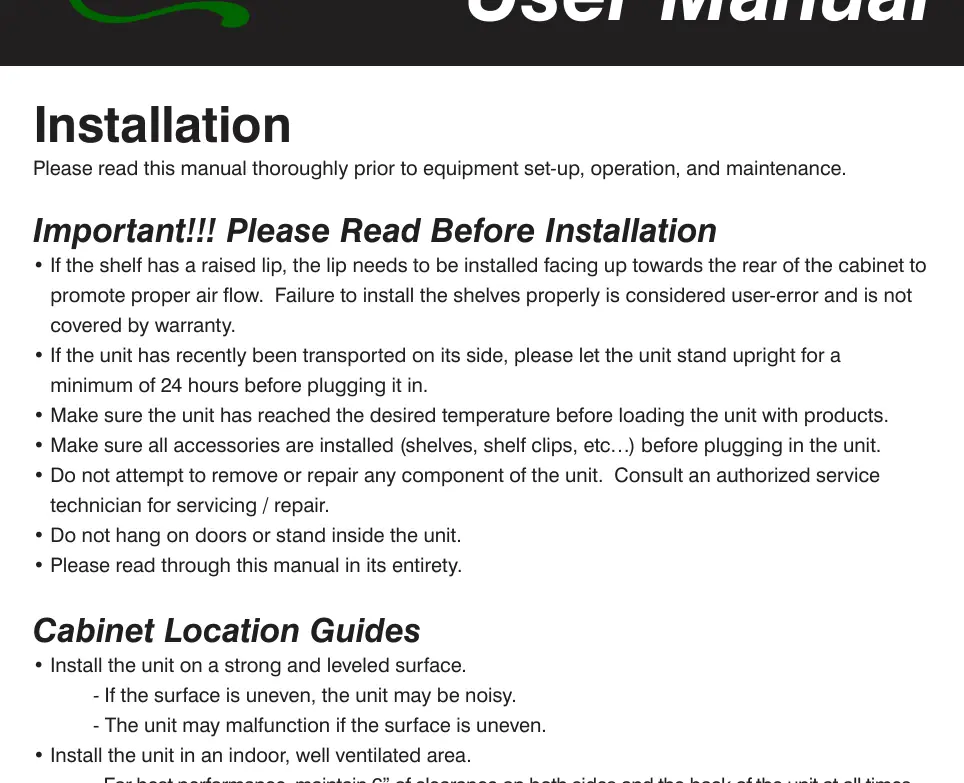

Montagezeichnung aus der Anleitung
Montagezeichnung aus der Anleitung
  • Starke und ebene Oberfläche, um Geräusche und Fehlfunktionen zu vermeiden.
  • Innenbereich mit guter Belüftung.
  • Mindestens 15 cm (6 Zoll) Freiraum an allen Seiten und der Rückseite für optimale Leistung.
  • Vermeidung von direkter Sonneneinstrahlung, hoher Luftfeuchtigkeit, Staub sowie Hitze- und Feuchtigkeitsquellen.

Elektrischer Anschluss

  • Das Gerät benötigt eine eigene, dedizierte Steckdose.
  • Verwenden Sie keine Verlängerungskabel.
  • Stellen Sie sicher, dass die Spannung den Angaben auf dem Typenschild entspricht.
  • Nach dem Ausstecken mindestens 10 Minuten warten, bevor das Gerät wieder eingesteckt wird, um den Kompressor zu schützen.

Temperaturregelung

Die Geräte sind werkseitig auf optimale Temperaturen eingestellt (Zyklus zwischen 18°F und 25°F). Um die Mindesttemperatur anzupassen:

Bedienfeld für Temperatursteuerung
Bedienfeld für Temperatursteuerung
  1. Halten Sie die Taste "SET" für 1 Sekunde gedrückt, bis die Anzeige blinkt.
  2. Verwenden Sie die Pfeiltasten, um die gewünschte Mindesttemperatur einzustellen.
  3. Drücken Sie erneut "SET", um die Einstellungen zu speichern.

Betrieb und Wartung

  • Beladung: Blockieren Sie nicht den Luftkanal/Lüfter oben im Gerät. Halten Sie mindestens 10 cm (4 Zoll) Abstand zwischen Produkten und Lüfter.
  • Kondensatorspule: Mindestens einmal monatlich reinigen, um Staub und Schmutz zu entfernen.
  • Innenraum: Mit warmem Wasser und milder Seife reinigen. Keine Scheuermittel oder Stahlwolle verwenden.
  • Türdichtungen: Regelmäßig (wöchentlich) reinigen, in Seifenwasser einweichen und auf korrekten Sitz prüfen.

Fehlerbehebung

Bei Problemen prüfen Sie folgende Punkte:

  • Kompressor läuft nicht: Sicherung prüfen, Stecker kontrollieren, Thermostat-Einstellung prüfen oder warten, falls sich das Gerät im Abtauzyklus befindet.
  • Gerät zu warm: Thermostat prüfen, Luftzirkulation sicherstellen (Abstand zum Lüfter), Tür auf festen Verschluss prüfen.
  • Innenbeleuchtung defekt: Schalter prüfen, Glühbirne auf korrekten Sitz oder Defekt prüfen.
  • Kondenswasser: Dichtung auf korrekten Sitz und Sauberkeit prüfen.

Praktische Hilfe

Typische Probleme

Kompressor läuft nicht

Sicherung/Schutzschalter prüfen, Stromkabel einstecken, Thermostat niedriger einstellen oder Abtauzyklus abwarten.

Gerät ist zu warm

Thermostat niedriger einstellen, Luftzirkulation verbessern (mind. 10 cm Abstand zum Lüfter), Tür vollständig schließen.

Innenbeleuchtung funktioniert nicht

Lichtschalter aus- und einschalten, Glühbirne auf korrekten Sitz prüfen oder ersetzen.

Kondenswasserbildung

Türdichtung reinigen, reparieren oder ersetzen.

Vor der Verwendung

  • Gerät nach Transport auf der Seite 24 Stunden aufrecht stehen lassen.
  • Alle Zubehörteile (Regale, Clips) vor dem Einstecken installieren.
  • Gerät auf ebener Fläche aufstellen.
  • Sicherstellen, dass die gewünschte Temperatur erreicht ist, bevor Produkte geladen werden.
  • Dedizierte Steckdose verwenden.

Technische Daten in der Praxis

Temperaturbereich
Werkseitig eingestellt auf einen Zyklus zwischen 18°F und 25°F.

Abbildungen und Diagramme

  • Das Bedienfeld ermöglicht die Einstellung der Mindesttemperatur über die 'SET'-Taste und Pfeiltasten.

Modellkompatibilität

  • Nur für den Innenbereich geeignet.
  • Nicht für den Außenbereich geeignet (Gefahr von Effizienzverlust und Schäden).
