Bedienungsanleitung für av link 100.598UK...

Wichtige Informationen aus der Anleitung

Der av link 100.598UK ist ein vielseitiger, USB-betriebener Audiokonverter, der digitale Audiosignale in analoge Signale umwandelt. Er eignet sich ideal für Geräte ohne RCA- oder 3,5-mm-Audioausgänge, wie Spielekonsolen, Fernseher oder Blu-Ray-Player.

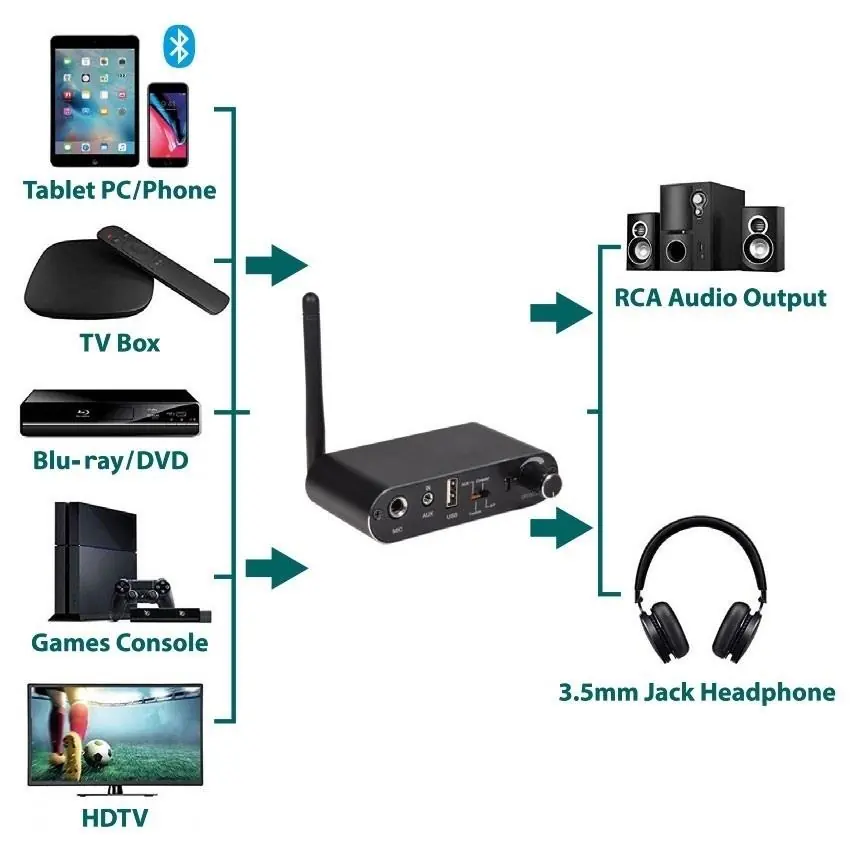

Gerätebeschreibung und Anschlüsse

Das Gerät verfügt über verschiedene Ein- und Ausgänge:

• Vorderseite: Mikrofon-Eingang, AUX-Eingang, USB-Port, Eingangsmodus-Schalter und Lautstärkeregler (dient auch als Ein-/Ausschalter).
• Rückseite: Stromanschluss (DC 5V), optischer Eingang (Toslink), Koaxial-Eingang, AUX-Ausgang und RCA-Ausgang (L&R).

Erste Inbetriebnahme

1. Verbinden Sie die benötigten Ein- und Ausgangsgeräte mit den mitgelieferten Kabeln.
2. Schließen Sie das Gerät an eine geeignete 5V-USB-Stromquelle an.
3. Schalten Sie das Gerät ein, indem Sie den Lautstärkeregler an der Vorderseite im Uhrzeigersinn drehen.
4. Wählen Sie den gewünschten Eingangsmodus über den Schalter an der Vorderseite oder die entsprechende Taste auf der Fernbedienung.
5. Passen Sie die Lautstärke über den Regler am Gerät oder die Fernbedienung an.

Bluetooth-Verbindung

1. Stellen Sie sicher, dass das Gerät eingeschaltet und Bluetooth an Ihrem Smartphone/Tablet aktiviert ist.
2. Aktivieren Sie den Bluetooth-Modus am Gerät oder über die BT-Taste der Fernbedienung. Die blaue LED blinkt.
3. Suchen Sie in der Bluetooth-Liste Ihres Geräts nach "T02" und verbinden Sie sich.
4. Falls ein Kopplungscode erforderlich ist, geben Sie "0000" ein.
5. Bei erfolgreicher Verbindung leuchtet die blaue LED dauerhaft.

USB-Wiedergabe

Stecken Sie einen kompatiblen USB-Stick in den USB-Port. Das Gerät scannt den Inhalt und spielt automatisch den ersten MP3-Titel ab. Falls das Gerät den Stick nicht erkennt, drücken Sie die USB-Taste auf der Fernbedienung.

Hinweis: Der USB-Stick darf maximal 32 MB groß sein und muss im FAT32-Format formatiert sein.

Sicherheitshinweise

• Das Gerät darf nicht in Wasser getaucht oder Feuchtigkeit ausgesetzt werden.
• Verwenden Sie das Gerät nicht, wenn es beschädigt ist.
• Verwenden Sie nur das mitgelieferte Stromkabel.
• Trennen Sie das Gerät bei längerer Nichtbenutzung von der Stromversorgung.
• Versuchen Sie nicht, das Gerät selbst zu reparieren, da dies zum Erlöschen der Garantie führt.

Technische Daten

• Bluetooth-Version: V5.1
• Reichweite: 15m (ohne Hindernisse)
• Bluetooth-Profile: A2DP und AVRCP
• Eingänge: Bluetooth, Mikrofon, AUX (3,5mm), USB, Toslink, Coaxial
• Ausgänge: AUX (3,5mm), RCA (L&R)
• Stromversorgung: DC 5V (USB-Kabel enthalten)
• Abmessungen: 110 x 25 x 85 mm
• Gewicht: 125g
