Bedienungsanleitung für Autonics BUP Series 1-Kanal U-förmige Lichtschranken
Schnellstartanleitung für die Autonics BUP Serie: Installation, Anschlussbelegung, Empfindlichkeitseinstellung und technische Daten der U-förmigen Lichtschranken.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Installations- und Betriebshilfe für die 1-Kanal U-förmigen Lichtschranken der Autonics BUP Serie. Es enthält Anweisungen zur korrekten Verkabelung, zur Einstellung der Empfindlichkeit bei Modellen mit Einstellschraube sowie wichtige Sicherheitshinweise für den Betrieb in industriellen Umgebungen.
Sicherheitshinweise
- Installieren Sie bei Maschinen, die schwere Verletzungen oder wirtschaftliche Schäden verursachen können, unbedingt eine Fail-Safe-Vorrichtung.
- Verwenden Sie das Gerät nicht in Umgebungen mit brennbaren Gasen, hoher Feuchtigkeit, direkter Sonneneinstrahlung oder starken Vibrationen.
- Nehmen Sie keine Änderungen oder Reparaturen am Gerät vor, während es unter Spannung steht.
- Verwenden Sie zur Reinigung ein trockenes Tuch; vermeiden Sie Wasser oder organische Lösungsmittel.
Anschluss und Verkabelung
Die BUP Serie unterstützt sowohl NPN- als auch PNP-Ausgänge. Die Auswahl des Betriebsmodus (Light ON / Dark ON) erfolgt über den Steuerdraht (weiß):
- Light ON: Verbinden Sie den weißen Steuerdraht mit +V (braun).
- Dark ON: Verbinden Sie den weißen Steuerdraht mit 0V (blau).
Stellen Sie sicher, dass der Steuerdraht korrekt angeschlossen ist, um Schäden am Gerät zu vermeiden.
Empfindlichkeitseinstellung
Bei Modellen mit einstellbarer Empfindlichkeit (S-Typ) gehen Sie wie folgt vor:
- Drehen Sie den Regler von MIN auf MAX, bis die Betriebsanzeige im Bereich 'Light ON' aufleuchtet (Position A).
- Drehen Sie den Regler weiter in Richtung MAX, bis die Anzeige im Bereich 'Light OFF' aufleuchtet (Position B).
- Stellen Sie den Regler für eine optimale Empfindlichkeit auf die Mittelstellung zwischen (A) und (B).
Installation
Beachten Sie bei der Montage die Umgebung und den Erfassungsbereich. Verwenden Sie für die Befestigung M5-Schrauben (bei 30 mm Reichweite) mit einem Drehmoment von 1,96 Nm oder M8-Schrauben (bei 50 mm Reichweite) mit 4,9 Nm.
Technische Daten
Die Sensoren arbeiten mit einer Versorgungsspannung von 12-24 VDC. Die Ansprechzeit beträgt ≤ 1 ms. Die Schutzart variiert je nach Modell: Fest eingestellte Modelle erreichen IP66, Modelle mit einstellbarer Empfindlichkeit erreichen IP50.
Herstellerinformationen
Autonics Corporation
Praktische Hilfe
Typische Probleme
Überprüfen Sie die Position (B) gemäß der Anleitung zur Empfindlichkeitseinstellung und stellen Sie sicher, dass das Zielobjekt korrekt erkannt wird.
Die Schutzschaltung (OCP/SCP) verhindert bei Kurzschluss am Ausgang ein normales Steuersignal. Überprüfen Sie die Last und die Verkabelung.
Vermeiden Sie Stöße durch harte Gegenstände oder übermäßiges Biegen des Kabels, da dies die Dichtigkeit beeinträchtigen kann.
Vor der Verwendung
- Prüfen Sie die 'Connections' vor der Verkabelung.
- Stellen Sie sicher, dass die Versorgungsspannung 12-24 VDC beträgt.
- Verwenden Sie bei induktiven Lasten (Relais/Magnetventile) Dioden oder Varistoren zur Entstörung.
- Erden Sie den F.G.-Anschluss bei Verwendung von Schaltnetzteilen (SMPS).
- Testen Sie die Funktion des Indikators für die Position des Zielobjekts.
Technische Daten in der Praxis
- Light ON / Dark ON
- Bestimmt, ob der Ausgang bei erkanntem Objekt (Light ON) oder bei unterbrochenem Lichtstrahl (Dark ON) schaltet.
- Schutzart IP66/IP50
- IP66 bietet Schutz gegen starkes Strahlwasser (fest eingestellt), IP50 ist staubgeschützt, aber nicht wasserdicht (einstellbar).
- Ansprechzeit ≤ 1 ms
- Die maximale Zeit, die der Sensor benötigt, um auf eine Zustandsänderung zu reagieren.

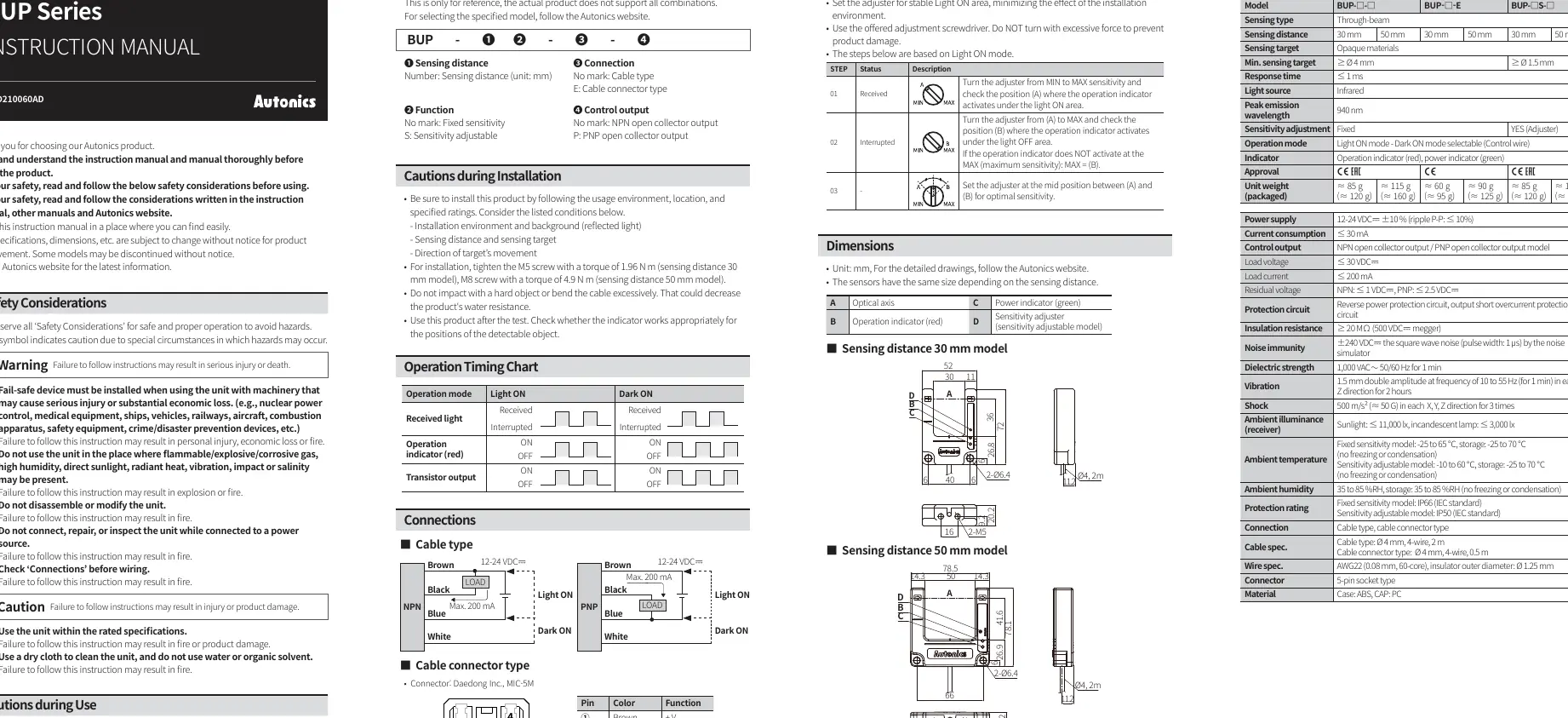

Abbildungen und Diagramme
- Das Timing-Diagramm zeigt den Zusammenhang zwischen Lichtempfang, Betriebsanzeige und Transistorausgang für beide Modi.
- Die Schaltpläne verdeutlichen den Anschluss von NPN- und PNP-Ausgängen mit integriertem Überstrom- und Kurzschlussschutz.
Modellkompatibilität
- Modelle mit einstellbarer Empfindlichkeit haben eine Schutzart von IP50.
- Fest eingestellte Modelle haben eine Schutzart von IP66.
- Die Sensoren sind für den Innenbereich bis zu einer Höhe von 2000 m ausgelegt.
