Bedienungsanleitung für Askar 107PHQ Astro-Kameraobjektiv
Erfahren Sie alles über die Nutzung, Montage und technischen Spezifikationen des Askar 107PHQ Astro-Kameraobjektivs. Dieser Leitfaden enthält Details zu Adaptern, Fokus-Einstellungen und Anschlussmöglichkeiten für Astrofotografie.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Askar 107PHQ ist ein Astrograph mit langer Brennweite, der speziell für die Astrofotografie entwickelt wurde. Es verfügt über ein integriertes Flatfield-Design, wodurch kein zusätzlicher Field Flattener erforderlich ist. Das System unterstützt Vollformat-Imaging (44 mm Bildkreis) und ist sowohl für Anfänger als auch für erfahrene Astrofotografen geeignet.
Produktbeschreibung
Das 107PHQ ist ein Quadruplet-Apo-Refraktor mit zwei ED-Glaselementen zur Reduzierung chromatischer Aberrationen. Es ist mit einem 3,4-Zoll-Fokussierer ausgestattet, der eine Traglast von bis zu 8 kg bewältigen kann und einen Verstellweg von 95 mm bietet.
Technische Daten
- Öffnung: 107 mm
- Brennweite: 749 mm
- Öffnungsverhältnis: f/7
- Bildkreis: 44 mm
- Gewicht: 5,7 kg (Netto), 6,9 kg (Brutto)
- Gesamtlänge: 603 mm (eingefahrene Taukappe) bis 806 mm (ausgefahrene Taukappe mit Adaptern)
Montage und Anschluss
Das Gerät bietet verschiedene Anschlussmöglichkeiten für Imaging- und Beobachtungsmodi:
- Imaging-Modus: Verschiedene Back-Focus-Abstände je nach Gewinde (M48, M54, M68, M86).
- Beobachtungsmodus: 120 mm Abstand ab dem Ende des 2-Zoll-Visual-Backs.

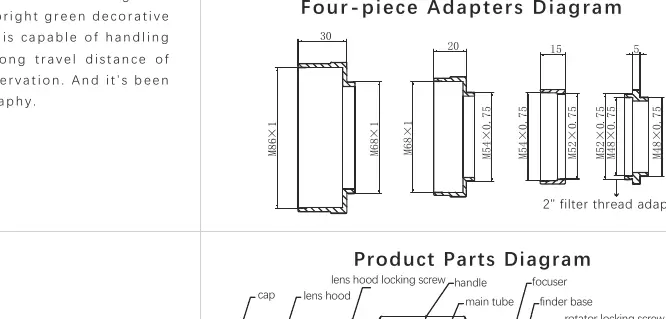

- Adapter: Im Lieferumfang befindet sich ein 4-teiliges fotografisches Adapterset (M86 auf M68, M68 auf M54, M54 auf M52, M52 auf M48).
Bedienung und Fokus
Der Fokussierer verfügt über eine Grob- und Feineinstellung. Zur Sicherung der Position dienen die Feststellschrauben. Die untere Feststellschraube und die Last-Einstellschraube ermöglichen eine präzise Anpassung. Die Positionen 1, 3 und 5 am Fokussierer können für die Installation einer elektrischen Fokussierhalterung genutzt werden.
Lieferumfang
Das Paket enthält:
- 107PHQ OTA (Optischer Tubus)
- Paar Rohrschellen
- Tragegriff
- Askar 300 mm Vixen-Prismenschiene
- 4-teiliges fotografisches Adapterset
- Aluminiumkoffer
- Bedienungsanleitung
Praktische Hilfe
Typische Probleme
Unscharfe Sterne am Bildrand
Das 107PHQ verfügt über ein integriertes Flatfield-Design. Stellen Sie sicher, dass der korrekte Back-Focus für Ihren Kameratyp eingehalten wird.
Kamera lässt sich nicht fokussieren
Überprüfen Sie, ob der Fokussierer vollständig eingefahren ist und ob Sie die korrekten Adapter für den Imaging-Modus verwenden.
Vor der Verwendung
- Prüfen Sie den Zustand der Taukappe (eingefahren oder ausgefahren).
- Stellen Sie sicher, dass alle Feststellschrauben am Fokussierer gelöst sind, bevor Sie fokussieren.
- Wählen Sie den passenden Adapter aus dem 4-teiligen Set für Ihre Kamera.
- Überprüfen Sie die Traglast Ihrer Montierung (Gewicht des OTA beträgt 5,7 kg).
Technische Daten in der Praxis
- 44 mm Bildkreis
- Unterstützt Vollformat-Sensoren ohne Vignettierung.
- Quadruplet air-spaced APO
- Optisches Design mit vier Linsen zur Korrektur von Farbfehlern.
Abbildungen und Diagramme

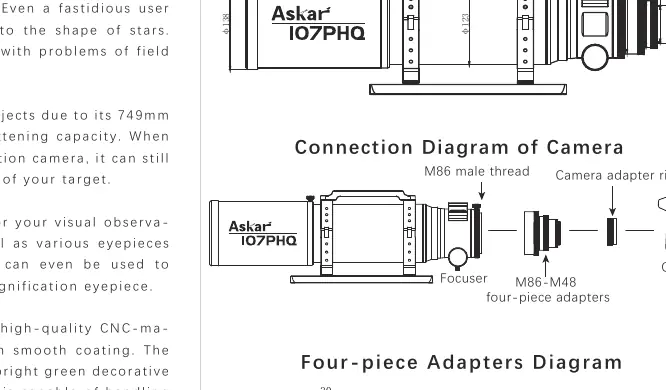

- Das Anschlussdiagramm zeigt die Reihenfolge: Fokussierer -> M86-M48 Adapter -> Kamera-Adapterring -> Kamera.

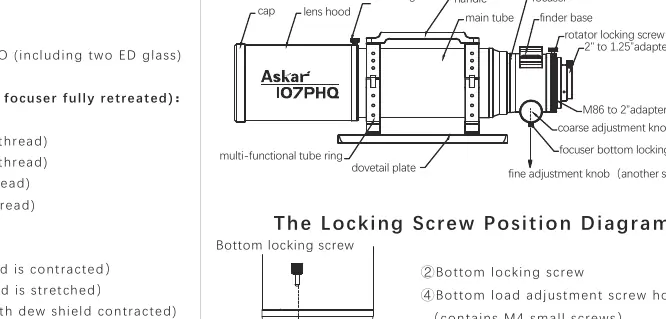

- Das Diagramm der Feststellschrauben zeigt, wie die untere Feststellschraube und die Last-Einstellschraube zu bedienen sind.
Modellkompatibilität
- Geeignet für 1,25-Zoll- und 2-Zoll-Okulare im Beobachtungsmodus.
- Die 4-teiligen Adapter decken Gewinde von M86 bis M48 ab.
