Installationsanleitung für Askar 103APO EAF-Montage

Schritt-für-Schritt-Anleitung zur Montage des elektronischen Fokussierers (EAF) am Askar 103APO Teleskop. Erfahren Sie, wie Sie den Einstellknopf entfernen, die Motorhalterung anbringen und die Kupplung korrekt ausrichten.

Wichtige Informationen zur Installation

Diese Anleitung beschreibt die Montage des elektronischen Fokussierers (EAF) an das Askar 103APO Teleskop. Bitte stellen Sie sicher, dass Sie über das notwendige Werkzeug verfügen, bevor Sie mit der Installation beginnen. Achten Sie darauf, die Schrauben erst dann vollständig festzuziehen, wenn alle Komponenten korrekt ausgerichtet sind.

Installationsschritte

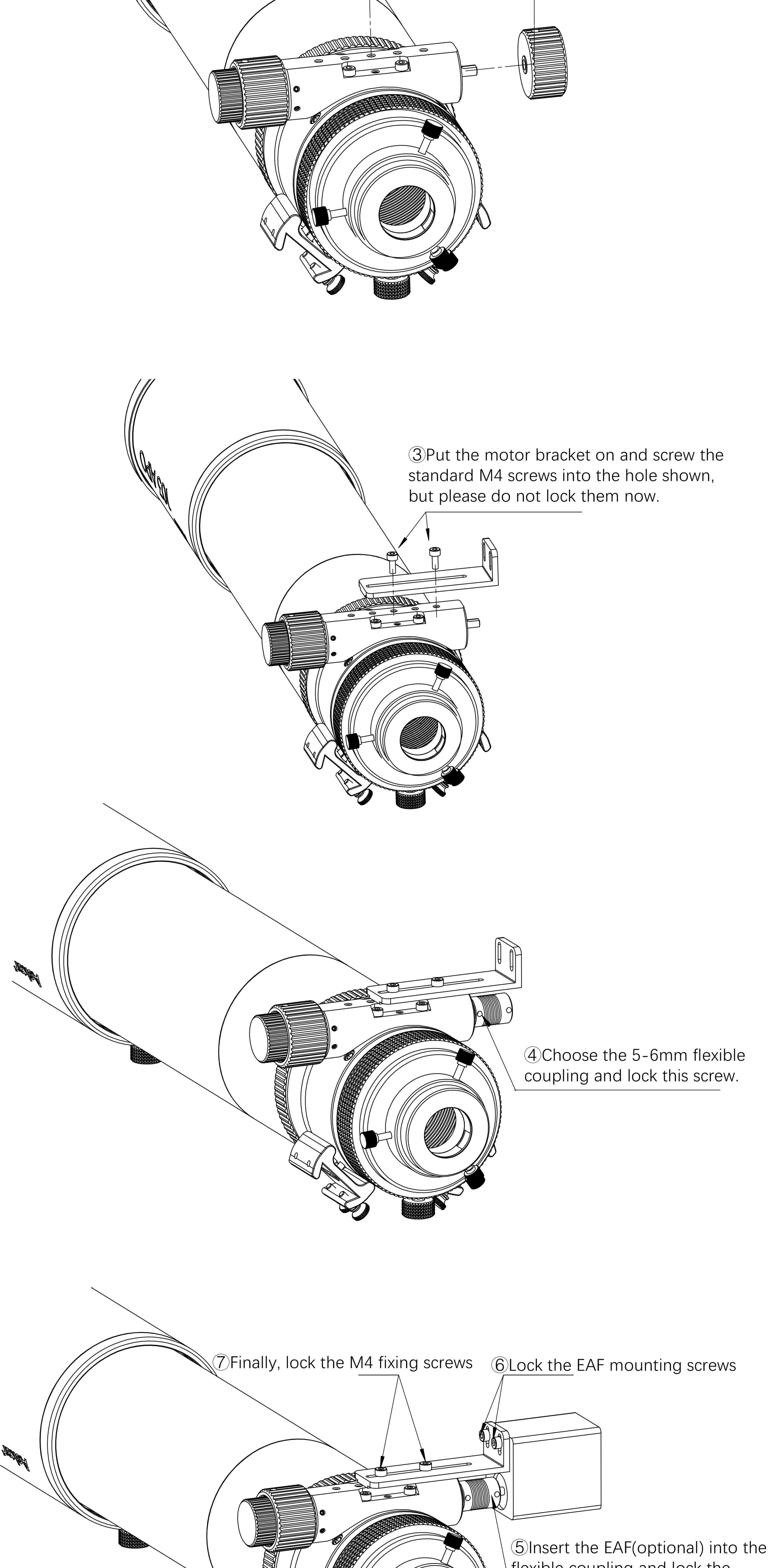

Schritt-für-Schritt-Montage des EAF am Askar 103APO

Entfernen Sie die Rändelschraube.
Entfernen Sie den Grobeinstellknopf mit einem 1,5-mm-Inbusschlüssel.
Setzen Sie die Motorhalterung auf und schrauben Sie die Standard-M4-Schrauben in das gezeigte Loch. Ziehen Sie diese zu diesem Zeitpunkt noch nicht fest.
Wählen Sie die 5-6-mm-flexible Kupplung aus und ziehen Sie diese fest.
Setzen Sie den EAF (optional) in die flexible Kupplung ein und ziehen Sie die Feststellschraube am Kupplungsende fest.
Ziehen Sie die EAF-Montageschrauben fest.
Ziehen Sie abschließend die M4-Befestigungsschrauben fest.

Praktische Hilfe

Typische Probleme

Motorhalterung lässt sich nicht korrekt ausrichten

Stellen Sie sicher, dass die M4-Schrauben in Schritt 3 noch nicht vollständig festgezogen sind, um Spielraum für die Ausrichtung zu haben.

Vor der Verwendung

1,5-mm-Inbusschlüssel bereitlegen
EAF-Motor und Zubehör prüfen
Passende flexible Kupplung (5-6 mm) auswählen
