Bedienungsanleitung Waschmaschine Arctic APLM1WFSU17410W
Detaillierte Bedienungsanleitung für die Arctic Waschmaschine APLM1WFSU17410W. Erfahren Sie alles über die Installation, Waschprogramme, Wartung und Fehlerbehebung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Arctic APLM1WFSU17410W ist eine Waschmaschine mit 7 kg Kapazität und 1400 U/min. Die Bedienung erfolgt über den Programmwahlschalter und das Display. Wichtige Wartungsschritte umfassen die regelmäßige Reinigung des Waschmittelfachs und des Pumpenfilters. S. 12, 21, 33
Wichtigste Schritte
- Transportsicherungsbolzen entfernen S. 14
- Pumpenfilter reinigen S. 34, 35
Erste Inbetriebnahme
- Transportsicherungsbolzen entfernen, Wasseranschlüsse prüfen, Trommelreinigungsprogramm ohne Wäsche starten. S. 13, 14, 16
Weitere 5 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Maschine zieht kein Wasser
Wasserhahn öffnen, Zulaufschlauch prüfen, Filter reinigen.
S. 35
Maschine vibriert
Füße ausrichten, Transportsicherungsbolzen entfernen.
S. 35, 36Fehlercodes
| Code | Bedeutung | Maßnahme | Seiten |
|---|---|---|---|
| E5 | Pumpenfilter verstopft | Filter reinigen | S. 41 |
| E8 | Kein Wasserzulauf | Wasserhahn und Schläuche prüfen | S. 41 |
Wartung und Reset
- Pumpenfilter reinigen, Waschmittelfach reinigen, Trommelreinigung durchführen. S. 33, 34
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Kapazität | 7 kg | Maximale Wäschemenge | S. 12 |
| Schleuderdrehzahl | 1400 U/min | Maximale Drehzahl | S. 12 |
Wo es im PDF steht
- Sicherheitshinweise S. 4, 5, 6, 7
- Installation S. 13, 14, 15, 16
- Bedienung S. 21, 22, 23, 24
- Fehlerbehebung S. 35, 36, 37, 38
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Bedienungsanleitung unterstützt Sie bei der sicheren Installation und effizienten Nutzung Ihrer Arctic Waschmaschine APLM1WFSU17410W. Bitte lesen Sie vor der ersten Inbetriebnahme die Sicherheitshinweise sorgfältig durch.
Installation
Die korrekte Installation ist entscheidend für den Betrieb:
- Transportsicherungsbolzen: Diese müssen vor der ersten Nutzung zwingend entfernt werden, um Schäden zu vermeiden.
- Aufstellung: Stellen Sie das Gerät auf einen ebenen, festen Untergrund. Richten Sie die Maschine über die verstellbaren Füße waagerecht aus.
- Wasseranschluss: Schließen Sie den Zulaufschlauch direkt an den Wasserhahn an. Der Wasserdruck muss zwischen 0,1 MPa (1 bar) und 1 MPa (10 bar) liegen.
- Ablauf: Der Ablaufschlauch muss in einer Höhe zwischen 40 cm und 100 cm installiert werden.
Bedienung
Die Maschine erkennt die Wäschemenge automatisch. Wählen Sie das passende Programm über den Programmwahlschalter. Die Dauer wird je nach Beladung und Programm angepasst.
Wichtige Funktionen
- Start/Pause: Zum Starten oder Unterbrechen eines Programms.
- Kindersicherung: Verhindert, dass Kinder Einstellungen ändern können.
- Endzeitvorwahl: Ermöglicht den Start des Programms zu einem späteren Zeitpunkt (bis zu 24 Stunden).
Wartung und Reinigung
Regelmäßige Pflege verlängert die Lebensdauer:
- Waschmittelfach: Reinigen Sie das Fach regelmäßig (alle 4-5 Waschgänge), um Ablagerungen zu vermeiden.
- Pumpenfilter: Reinigen Sie das Filter alle 3 Monate oder bei Verstopfung. Lassen Sie das Wasser vorher vollständig ab.
- Trommelreinigung: Nutzen Sie das Programm "Trommelreinigung" alle 1-2 Monate.
Fehlerbehebung
Bei Problemen zeigt das Display Fehlercodes an:
- E5: Pumpenfilter ist verstopft.
- E8: Maschine zieht kein Wasser.
- E17: Zu viel Schaum in der Maschine.
- E18: Unwucht in der Trommel.
Praktische Hilfe
Typische Probleme
Maschine vibriert oder ist laut
Prüfen Sie, ob die Transportsicherungsbolzen entfernt wurden und ob die Maschine waagerecht auf den Füßen steht.
Maschine zieht kein Wasser
Prüfen Sie, ob der Wasserhahn geöffnet ist und der Zulaufschlauch nicht geknickt ist.
Tür lässt sich nicht öffnen
Warten Sie, bis das Programm beendet ist oder das Wasser abgepumpt wurde. Bei Stromausfall nutzen Sie den Notentriegelungshebel unter dem Pumpenfilter.
Vor der Verwendung
- Transportsicherungsbolzen entfernen
- Wasserzulauf und -ablauf korrekt anschließen
- Maschine waagerecht ausrichten
- Erste Trommelreinigung ohne Wäsche durchführen
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme
- Die Anleitung enthält Diagramme zur korrekten Installation der Transportsicherungsbolzen und zum Anschluss der Wasserleitungen.

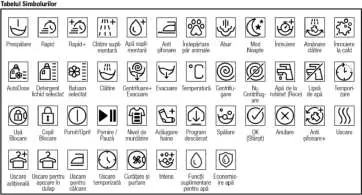

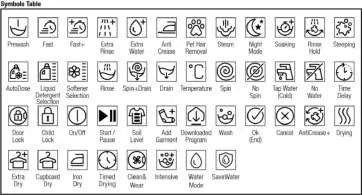

- Es gibt eine Übersicht der Symbole auf dem Display zur schnellen Identifikation von Funktionen.
Modellkompatibilität
- Nicht für den gewerblichen Gebrauch bestimmt.
- Nur für den Betrieb in Innenräumen geeignet.
- Nicht auf Teppichböden aufstellen.
