Bedienungsanleitung für Weller 1K-2K Getriebe
Umfassender Leitfaden für Weller 1K-2K Getriebe. Enthält Installationsanweisungen, Drehmomentspezifikationen, Testfahrt-Verfahren, Anleitungen zur Einstellung des Schaltkabels sowie Garantie- und Wartungsinformationen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Handbuch bietet Installationsanweisungen, Wartungshinweise, Testfahrt-Prozeduren und Garantieinformationen für Weller 1K-2K Getriebe. S. 1, 6, 12, 16
Wichtigste Schritte
- Installation und Drehmomentprüfung S. 6
- Testfahrt durchführen S. 12
Erste Inbetriebnahme
- Führen Sie die Testfahrt-Prozedur durch, um das Getriebe unter Last zu prüfen. S. 12
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Folgen Sie der Prozedur zur Einstellung des Schaltwählers und Kabels (Figure C-2 bis C-6).
S. 13, 14Wartung und Reset
- Adaptive Schaltparameter können mit dem Allison DOC Tool zurückgesetzt werden. S. 9, 10, 11
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Ölwannenschrauben | 18-21 Ft lb (24-29 N-m) | Anzugsdrehmoment | S. 6 |
Wo es im PDF steht
- Installationsanleitung S. 6, 7
- Testfahrt-Prozedur S. 12
- Schaltkabel-Einstellung S. 13, 14
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

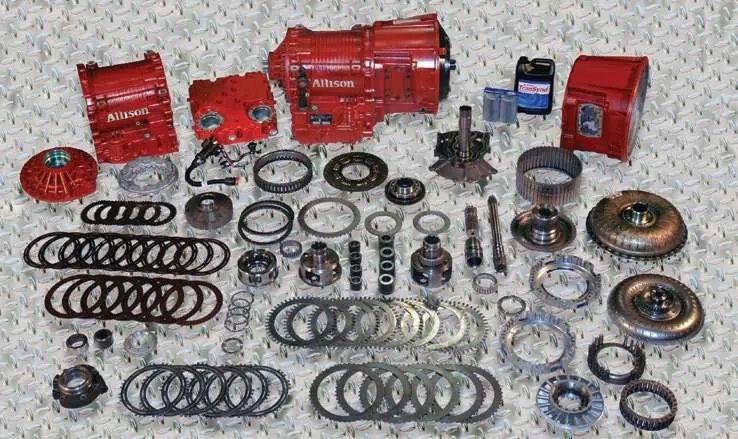

Dieses Dokument dient als Installations- und Servicehandbuch für Weller 1K-2K Getriebe. Es enthält kritische Informationen zur korrekten Installation, Wartung und Fehlerbehebung. Vor der Inbetriebnahme müssen alle Installationsschritte, insbesondere die Drehmomentspezifikationen und die Einstellung des Schaltkabels, sorgfältig durchgeführt werden.
Installationsanleitung
Die Installation erfordert präzise Arbeitsschritte, um die Langlebigkeit und Funktionalität des Getriebes zu gewährleisten. Achten Sie besonders auf die korrekte Verlegung der Leitungen und die Dichtheit aller Anschlüsse.

Drehmomentspezifikationen
Für eine sichere Montage sind folgende Drehmomentwerte einzuhalten:
- Ölwannenschrauben: 24-29 N-m (18-21 Ft lb)
- Hauptdruckabgriff: 10-13 N-m (7-10 Ft lb)
- Ausgangsflanschschraube: 108-136 N-m (80-100 Ft lb)
- Kühler-Anschlussstücke (0.750-16): 30-36 N-m (22-27 Ft lb)
- Kühler-Anschlussstücke (1.0625-12): 56-59 N-m (41-51 Ft lb)
- Ablassschraube: 30-40 N-m (22-30 Ft lb)

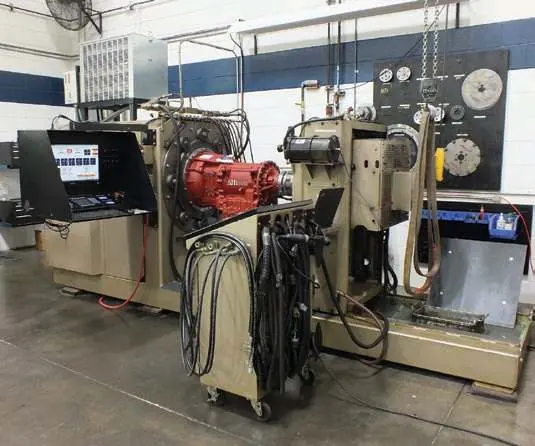

Testfahrt-Verfahren
Nach der Installation ist eine Testfahrt erforderlich, um das Getriebe unter Last zu prüfen. Führen Sie Schaltvorgänge bei verschiedenen Drosselklappenstellungen (Wide Open Throttle, Part Throttle) durch und stellen Sie sicher, dass das Getriebe korrekt schaltet. Falls das Fahrzeug mit einem Retarder oder einer Motorbremse ausgestattet ist, sollten diese Systeme während bestimmter Testphasen deaktiviert werden.

Einstellung des Schaltkabels
Das Schaltkabel muss nach der Installation des Schaltwählers und der endgültigen Verlegung des Kabels justiert werden. Stellen Sie sicher, dass der Schaltwähler in jeder Position korrekt einrastet und das Kabel spannungsfrei ist. Verwenden Sie die "Free-Pin-Fit"-Methode, um sicherzustellen, dass keine Reibung am Kabel/Schalthebel-Interface besteht.




Wartung und Garantie
Weller bietet eine zweijährige Garantie auf On-Highway-Anwendungen und eine sechsmonatige Garantie auf Off-Highway-Anwendungen. Für Garantieansprüche muss Weller vor dem Ausbau des Getriebes kontaktiert werden. Bewahren Sie alle Unterlagen und das Typenschild am Getriebe auf, da dessen Entfernung zum Garantieverlust führt.
Herstellerinformationen
Weller Tools GmbH
Praktische Hilfe
Typische Probleme
Überprüfen Sie die Einstellung des Schaltkabels und führen Sie ggf. eine Neujustierung durch, um sicherzustellen, dass der Wähler korrekt in den Gängen einrastet.
Verwenden Sie das Allison DOC Tool, um die Parameter gemäß den Anweisungen im Service Information Letter zurückzusetzen.
Überprüfen Sie alle Anschlüsse, Ölkühlerleitungen und das Drehmoment der Ölwannenschrauben auf Dichtheit.
Vor der Verwendung
- Prüfen Sie den Ölstand und die Qualität des Getriebeöls.
- Stellen Sie sicher, dass alle elektrischen Verbindungen funktionsfähig sind.
- Überprüfen Sie die Dichtheit aller Ölkühler- und Vakuumleitungen.
- Stellen Sie sicher, dass das Schaltkabel korrekt justiert ist.
- Führen Sie die Testfahrt-Prozedur durch, um das Getriebe unter Last zu prüfen.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Drehmoment Ölwannenschrauben
- 18-21 Ft lb (24-29 N-m)
- Drehmoment Hauptdruckabgriff
- 7-10 Ft lb (10-13 N-m)
- Drehmoment Ausgangsflanschschraube
- 80-100 Ft lb (108-136 N-m)
Abbildungen und Diagramme
- Abbildung C-2 bis C-6 zeigen die korrekte Einstellung des Schaltkabels.
- Die Testfahrt-Prozedur beschreibt die Sequenz für Schaltvorgänge.
Modellkompatibilität
- Geeignet für Allison 1000, 2000, 3000, 4000 Produktfamilien.
- Verwenden Sie nur zugelassene Schmierstoffe gemäß TES-295 oder TES-389.
