Bedienungsanleitung für Anker 100W Charging Base
Erfahren Sie, wie Sie die Anker 100W Charging Base verwenden, Geräte über USB laden, Powerbanks über den Pogo-Pin aufladen und die App-Verbindung für Firmware-Updates und Gerätesteuerung einrichten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Anker 100W Charging Base (Modell A1902) ist eine leistungsstarke Ladestation mit USB-Anschlüssen und einem Pogo-Pin-Anschluss für kompatible Anker Prime Powerbanks. Für den vollen Funktionsumfang, einschließlich Firmware-Updates und Gerätesteuerung, wird die Anker-App benötigt. Beachten Sie, dass die Ladestation nur 2,4-GHz-WLAN-Netzwerke unterstützt.

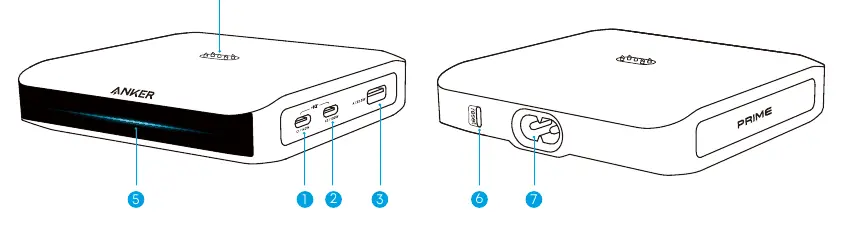

Produktübersicht
Die Ladestation verfügt über folgende Anschlüsse und Bedienelemente:
- USB-C1 Port: Unterstützt bis zu 140W.
- USB-C2 Port: Unterstützt bis zu 100W.
- USB-A Port: Unterstützt bis zu 22,5W.
- Pogo Pin: Zum Aufladen kompatibler Powerbanks (bis zu 150W).
- Reset-Taste: Zum Zurücksetzen von Bluetooth und WLAN.
- Anzeigeleuchte: Zeigt den Status der Ladestation an.
Geräte aufladen
Schließen Sie die Ladestation an eine Steckdose an. Sobald sie eingeschaltet ist, leuchtet die Anzeigeleuchte auf. Schließen Sie Ihre Geräte an die USB-Ports an. Die Anzeigeleuchte blinkt zweimal, wenn ein neues Gerät angeschlossen wird.

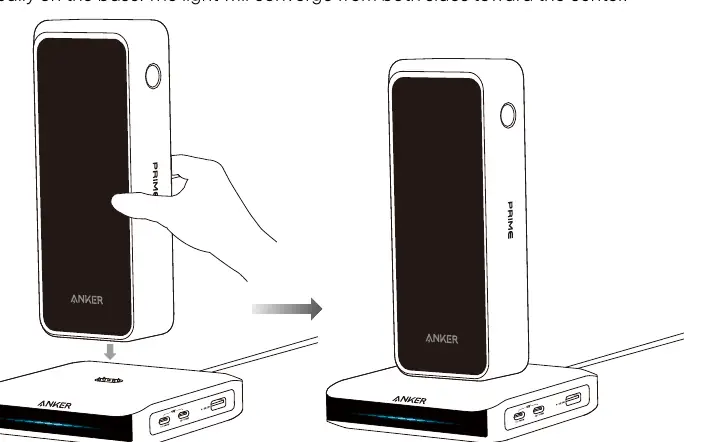

Powerbank über Pogo-Pin aufladen
Die Pogo-Pin-Ladung ist mit spezifischen Anker Prime Powerbanks kompatibel (z. B. Modelle A1335, A1336, A1340, A110A, A110B). Richten Sie die Unterseite der Powerbank am Pogo-Pin aus und platzieren Sie sie vertikal auf der Basis. Die Anzeigeleuchte konvergiert von beiden Seiten zur Mitte, um den Ladevorgang zu bestätigen.
App-Verbindung und Einrichtung
Laden Sie die Anker-App herunter und installieren Sie diese. Stellen Sie sicher, dass Bluetooth auf Ihrem Telefon aktiviert ist und sich die Ladestation in der Nähe befindet. Folgen Sie den Anweisungen in der App, um die Ladestation hinzuzufügen und mit Ihrem 2,4-GHz-WLAN zu verbinden.
Firmware-Updates
Verfügbare Updates werden über die App installiert. Während des Updates blinkt die Anzeigeleuchte von links nach rechts. Trennen Sie die Ladestation während dieses Vorgangs nicht vom Strom und schalten Sie Bluetooth nicht aus.
Fehlerbehebung
Bei Problemen mit der Bluetooth-Kopplung oder WLAN-Konfiguration halten Sie die Reset-Taste für 7 Sekunden gedrückt, um das Gerät zurückzusetzen. Stellen Sie sicher, dass Ihr WLAN-Netzwerk auf 2,4 GHz läuft, da 5-GHz-Netzwerke nicht unterstützt werden.
Technische Daten
Die Ladestation bietet eine Gesamtausgangsleistung von 150W. Die maximale Leistung pro Port variiert: USB-C1 bis zu 140W, USB-C2 bis zu 100W, USB-A bis zu 22,5W und der Pogo-Pin bis zu 150W.
Praktische Hilfe
Typische Probleme
Bluetooth-Kopplung schlägt fehl
Stellen Sie sicher, dass Bluetooth aktiviert ist, halten Sie die Reset-Taste 7 Sekunden lang gedrückt und versuchen Sie es erneut.
WLAN-Konfiguration schlägt fehl
Prüfen Sie, ob das Netzwerk ein 2,4-GHz-Netzwerk ist (5 GHz wird nicht unterstützt) und ob das Signal stabil ist.
Firmware-Update schlägt fehl
Halten Sie das Produkt in der Nähe des Telefons, lassen Sie die App geöffnet und sorgen Sie für eine stabile Netzwerkverbindung.
Ausgangsleistung erreicht nicht 140W
Verwenden Sie den USB-C1-Port. Stellen Sie sicher, dass sowohl das Kabel als auch das Gerät 140W unterstützen.
Vor der Verwendung
- Ladestation an eine Steckdose anschließen.
- Anker-App auf das Smartphone herunterladen.
- Sicherstellen, dass ein 2,4-GHz-WLAN-Netzwerk verfügbar ist.
- Kompatibilität der Powerbank für Pogo-Pin-Ladung prüfen.
Abbildungen und Diagramme
- Anzeigeleuchte leuchtet von der Mitte nach außen: Gerät eingeschaltet.
- Anzeigeleuchte blinkt zweimal: Gerät an USB-Port angeschlossen.
- Anzeigeleuchte konvergiert zur Mitte: Powerbank an Pogo-Pin angeschlossen.
- Anzeigeleuchte animiert von links nach rechts: Firmware-Update läuft.
Modellkompatibilität
- Nur 2,4-GHz-WLAN-Netzwerke werden unterstützt.
- Pogo-Pin-Ladung nur mit Anker Prime Powerbanks (Modelle A1335, A1336, A1340, A110A, A110B) kompatibel.
