Bedienungsanleitung für Analog Devices ADPL21210 1.1A DC/DC-Aufwärtswandler

Schnellstart- und Anwendungshandbuch für den ADPL21210 1.1A DC/DC-Aufwärtswandler mit integriertem Soft-Start. Enthält technische Daten, Layout-Hinweise und Schaltungsbeispiele.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Der ADPL21210 ist ein 1,1A-Schaltregler mit einer Schaltfrequenz von 2,1 MHz und integrierter Soft-Start-Funktion. Er ist für Boost-Konverter bis 24V sowie SEPIC- und Flyback-Designs optimiert. Die Anleitung dient als technisches Referenzdokument für Ingenieure und Entwickler zur Implementierung des Bauteils in elektronische Schaltungen.

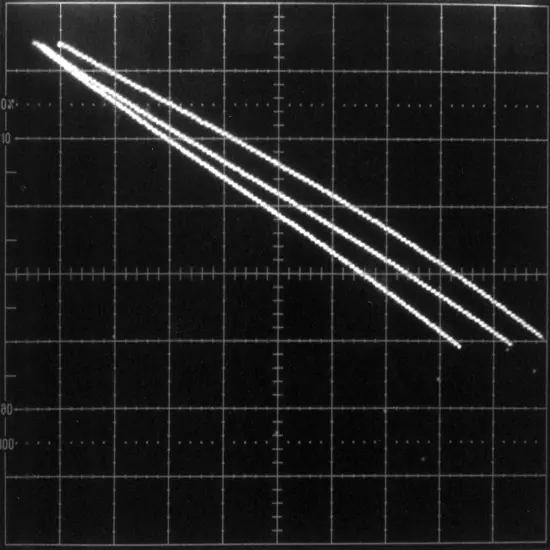

Oszilloskop-Darstellung der Schalt-Sättigungsspannung vs. Schaltstrom
Oszilloskop-Darstellung der Schalt-Sättigungsspannung vs. Schaltstrom

Beschreibung und Betrieb

Der Regler nutzt eine stromgeregelte PWM-Architektur (Pulse-Width Modulator) mit konstanter Frequenz, um ein niedriges, vorhersagbares Ausgangsrauschen zu erzielen. Die Soft-Start-Funktion begrenzt den Einschaltstrom, indem sie die Anstiegsrate der Ausgangsspannung des Fehlerverstärkers steuert. Ein externer Kondensator am SS-Pin legt die Rampenrate fest.

Technische Parameter und Konfiguration

  • Eingangsspannungsbereich: 2,7V bis 12V.
  • Schaltfrequenz: 2,1 MHz.
  • Soft-Start-Kondensator: Typische Werte zwischen 10nF und 200nF.
  • Ausgangsspannungseinstellung: VOUT = 1,255V * (1 + R1/R2).
  • Induktivitätswahl: 0,9µH bis 6,8µH empfohlen; Induktivität muss mindestens 1,2A ohne Sättigung verarbeiten können.

Layout-Hinweise

Aufgrund der Hochgeschwindigkeitsoperation ist ein sorgfältiges Platinenlayout entscheidend. Die Leiterbahnen zum SW-Pin (Switch) sollten so kurz wie möglich gehalten werden, um elektromagnetische Interferenzen (EMI) zu minimieren. Die Vias unter dem freiliegenden Pad (Exposed Pad) müssen für eine optimale thermische Leistung mit einer lokalen Massefläche verbunden werden.

Sicherheit und Betriebsgrenzen

Die maximale Sperrschichttemperatur beträgt 125°C. Der Betrieb außerhalb der in den Absolute Maximum Ratings angegebenen Werte kann zu dauerhaften Schäden am Bauteil führen. Bei einem Shutdown wird der Soft-Start-Kondensator schnell entladen; vor einem erneuten Einschalten muss sichergestellt werden, dass der Kondensator vollständig entladen ist.

Herstellerinformationen

Analog Devices, Inc.

Markenprofil

Praktische Hilfe

Typische Probleme

Hoher Einschaltstrom beim Start

Verwenden Sie die Soft-Start-Funktion mit einem externen Kondensator (10nF bis 200nF), um den Stromanstieg zu begrenzen.

Instabilität des Wandlers

Überprüfen Sie das Platinenlayout auf kurze Leiterbahnen am SW-Pin und stellen Sie sicher, dass das Exposed Pad korrekt mit der Massefläche verlötet ist.

Überhitzung des Schalters

Stellen Sie sicher, dass die Induktivität einen niedrigen DCR aufweist und die thermische Anbindung über das Exposed Pad gegeben ist.

Vor der Verwendung

  • Eingangsspannung innerhalb des Bereichs von 2,7V bis 12V prüfen.
  • Induktivität mit mindestens 1,2A Sättigungsstrom wählen.
  • Soft-Start-Kondensator für sanftes Anlaufen dimensionieren.
  • Schottky-Diode (z.B. PMEG 2005/2010) für den Ausgangspfad wählen.
  • Layout-Vorgaben für DFN- oder ThinSOT-Gehäuse beachten.

Technische Daten in der Praxis

2,1 MHz Schaltfrequenz
Ermöglicht die Verwendung kleinerer externer Komponenten wie Induktivitäten und Kondensatoren.
1,255V Referenzspannung
Basis für die Berechnung der Ausgangsspannung über den Spannungsteiler R1/R2.
Soft-Start-Pin (SS)
Eingang zur Steuerung der Einschaltrampe; bei Nichtgebrauch offen lassen.

Abbildungen und Diagramme

  • Abbildung 1 zeigt eine typische Boost-Konverter-Schaltung von einer Li-Ion-Zelle auf 5V.
  • Abbildung 10 stellt das Blockschaltbild mit dem internen Fehlerverstärker und der PWM-Logik dar.
  • Abbildung 11a/b zeigen die empfohlenen Layout-Platzierungen für die Gehäusevarianten ThinSOT und DFN.

Modellkompatibilität

  • Geeignet für Boost-, SEPIC- und Flyback-Topologien.
  • Kompatibel mit keramischen Ausgangskondensatoren (X5R/X7R bevorzugt).
