Installationsanleitung für den Dual-Technologie-Melder AMC 02/P
Schnellstartanleitung für den AMC 02/P Dual-Technologie-Melder. Erfahren Sie alles über die Installation, Verkabelung, DIP-Schalter-Einstellungen und Fehlerdiagnose.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Der AMC 02/P ist ein Dual-Technologie-Melder (PIR und Mikrowelle) mit integriertem Antimask-Schutz. Die Installation muss durch qualifiziertes Fachpersonal gemäß den lokalen Normen erfolgen. Eine monatliche Funktionsprüfung wird dringend empfohlen. Beachten Sie, dass das Gerät nicht abgedeckt werden darf, da dies die Erkennungsleistung beeinträchtigt.
Installation
Die empfohlene Montagehöhe beträgt 2 Meter. Gehen Sie zur Installation wie folgt vor:
- Drücken Sie mit einem dünnen Schraubendreher auf den runden Stift an der Unterseite, um das Gehäuse zu öffnen.
- Entnehmen Sie die Leiterplatte (PCB) aus dem Gehäuseunterteil.
- Durchstoßen Sie die vorgesehenen Befestigungspunkte am Gehäuseboden oder verwenden Sie eine optionale Halterung.
- Führen Sie das Kabel durch die rückseitige Führung und durch die obere Öffnung nach außen.
- Verkabeln Sie die Anschlüsse gemäß dem Schaltplan.
Erste Inbetriebnahme
Nach dem Einschalten beginnt eine einminütige Aufwärmphase (WARM UP), während der die LEDs abwechselnd leuchten. Erst nach dieser Zeit sollten Reichweitentests und Maskierungserkennungen durchgeführt werden.
Einstellungen und DIP-Schalter
Die Konfiguration erfolgt über DIP-Schalter auf der Platine:
- DIP 1: Walk-Test-LED (ON = aktiviert, OFF = deaktiviert).
- DIP 2: Impulszähler (OFF = 1 Impuls, ON = 2 Impulse).
- DIP 3: Reichweite (OFF = 7m, ON = 15m).
- DIP 4: FAULT-Ausgang (OFF = FAULT und Alarm zusammen, ON = nur FAULT). Achtung: DIP 4 auf ON hebt die IMQ-Zulassung auf.
Fehlerdiagnose und Antimask
Das Gerät führt alle 10 Stunden einen Selbsttest durch. Bei einem Fehler wird der FAULT-Ausgang aktiviert und der Fehlertyp durch die LED signalisiert:
- Grün blinkend: Mikrowellen-Fehler.
- Orange blinkend: Infrarot-Fehler.
- Kurzes rotes Blinken: Spannungsfehler (unter 9,5V oder über 15V).
- Dauerhaft rotes Blinken: Maskierung erkannt.
Technische Daten
- Betriebsspannung: 9,5 bis 15 V DC
- Stromaufnahme: 24 mA (Alarm) / 30 mA (Stand-by) bei 13,8 V
- Erfassungsbereich: 15 m, 90° Öffnungswinkel
- Betriebstemperatur: -10 °C bis +55 °C
- Abmessungen: 110 x 60 x 46 mm
Herstellerinformationen
AMC Elettronica
Praktische Hilfe
Typische Probleme
Mikrowellen-Fehler erkannt.
Infrarot-Fehler erkannt.
Spannungsfehler: Prüfen Sie, ob die Spannung zwischen 9,5V und 15V liegt.
Maskierung erkannt: Prüfen Sie, ob das Sichtfeld des Melders verdeckt ist.
Vor der Verwendung
- Stellen Sie sicher, dass die Montagehöhe 2 Meter beträgt.
- Prüfen Sie die Spannungsversorgung (13,8V nominal).
- Stellen Sie die DIP-Schalter gemäß den Anforderungen (Reichweite, Impulszähler) ein.
- Führen Sie nach der Installation einen Walk-Test durch.
- Stellen Sie sicher, dass das Sichtfeld des Melders nicht verdeckt ist.
Technische Daten in der Praxis
- B/S Anschluss
- Eingang für die Fernsteuerung der Walk-Test-LED.
Abbildungen und Diagramme

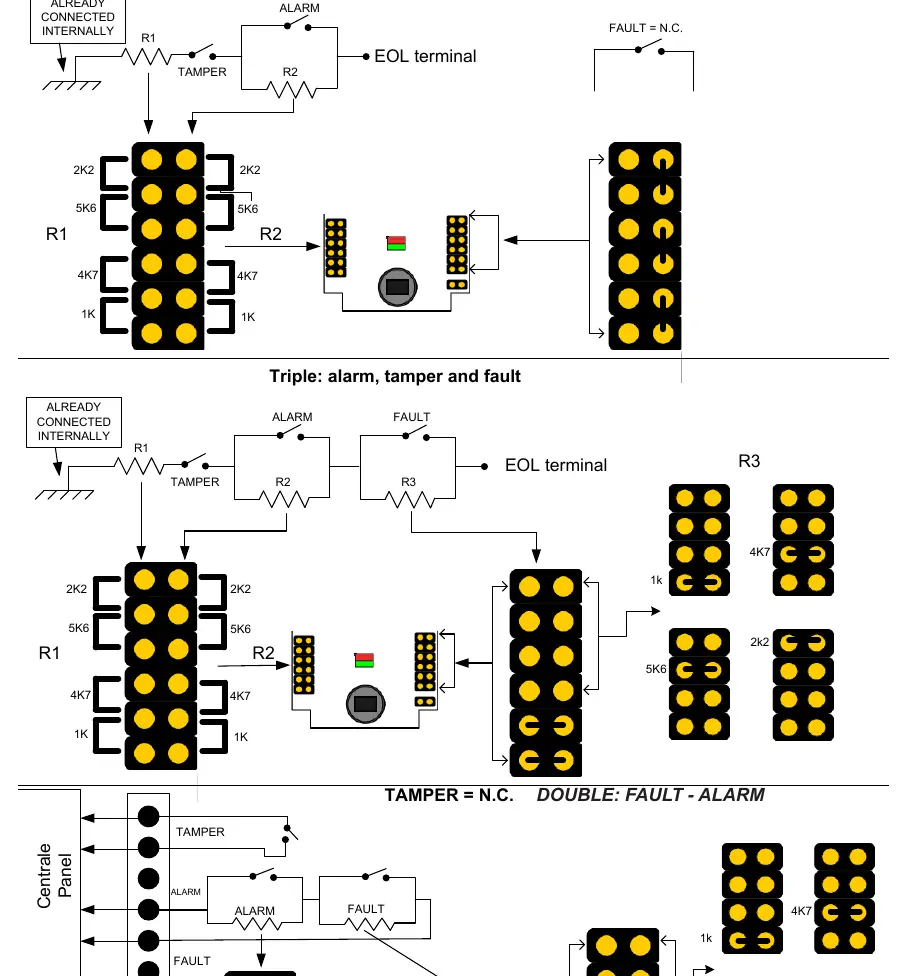

- Die Anleitung enthält detaillierte Schaltpläne für verschiedene EOL-Widerstandskonfigurationen (Double/Triple-Abschluss).
- Die 'GENERAL VIEW' zeigt die Position der Linsen und des Öffnungsmechanismus.

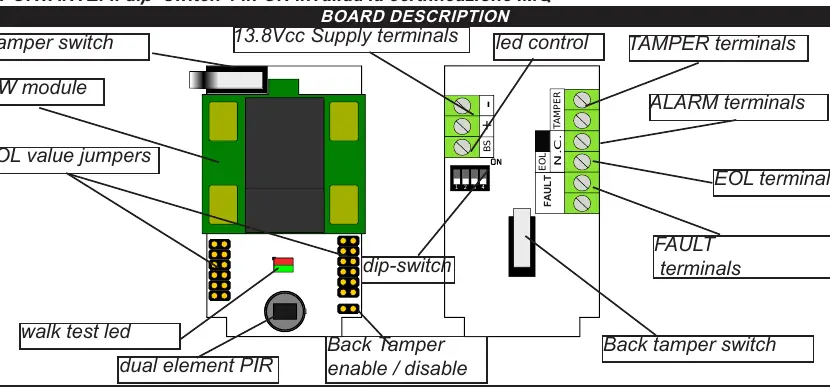

- Die 'BOARD DESCRIPTION' identifiziert alle Klemmen und DIP-Schalter auf der Platine.
Modellkompatibilität
- Das Modell 02/P ist für den Einsatz in Umgebungen mit Haustieren bis 15 kg geeignet (nicht IMQ-zertifiziert).
- Erfüllt die Anforderungen nach EN 50131-2-4 Grade 3, Class 2.
