Amazon Basics 12V Batterieladegerät 8/2A Bedienungsanleitung

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Bedienungsanleitung für das Amazon Basics 12V Batterieladegerät (Modell AB107). Es deckt Sicherheitsvorkehrungen, den korrekten Anschluss an 6V- und 12V-Blei-Säure-Batterien, die Interpretation der LED-Anzeigen sowie Wartungshinweise ab. Das Gerät verfügt über eine automatische Spannungserkennung und einen Erhaltungsmodus.

Sicherheitshinweise

• Halten Sie das Gerät von Kindern fern und setzen Sie es weder Regen noch Schnee aus.
• Batterien erzeugen explosive Gase. Arbeiten Sie in einem gut belüfteten Bereich und vermeiden Sie Funken oder offene Flammen in der Nähe der Batterie.
• Tragen Sie Augenschutz und Schutzkleidung.
• Verwenden Sie das Ladegerät nur für 6V- und 12V-Blei-Säure-Batterien (STD oder AGM). Nicht für Trockenbatterien geeignet.
• Laden Sie niemals eine gefrorene Batterie.

Vorbereitung und Anschluss

Stellen Sie vor dem Laden sicher, dass der Bereich gut belüftet ist und die Batteriepole sauber sind. Wenn die Batterie im Fahrzeug geladen wird, schalten Sie alle Zubehörteile aus und lassen Sie die Motorhaube offen.

Anschlussreihenfolge

1. Prüfen Sie die Polarität der Batteriepole (positiv ist meist größer als negativ).
2. Bestimmen Sie, welcher Pol geerdet ist.
3. Bei einem negativ geerdeten Fahrzeug: Verbinden Sie die rote (positive) Klemme mit dem positiven Pol und die schwarze (negative) Klemme mit dem Fahrzeugrahmen oder Motorblock, fernab von der Batterie und Kraftstoffleitungen.
4. Bei einem positiv geerdeten Fahrzeug: Verbinden Sie die schwarze (negative) Klemme mit dem negativen Pol und die rote (positive) Klemme mit dem Fahrzeugrahmen oder Motorblock.
5. Zum Trennen gehen Sie in umgekehrter Reihenfolge vor.

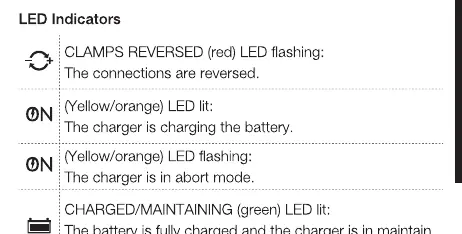

Bedienung und LED-Anzeigen

Das Ladegerät verfügt über eine automatische Startfunktion und passt den Ladestrom automatisch an die Batteriegröße an.

• CLAMPS REVERSED (rot) blinkt: Die Anschlüsse sind vertauscht.
• (Gelb/Orange) leuchtet: Das Ladegerät lädt die Batterie.
• (Gelb/Orange) blinkt: Das Ladegerät befindet sich im Abbruchmodus (Ladevorgang fehlgeschlagen).
• CHARGED/MAINTAINING (grün) leuchtet: Die Batterie ist vollständig geladen und das Gerät befindet sich im Erhaltungsmodus.

Reinigung und Wartung

• Trennen Sie das Gerät vor der Reinigung vom Stromnetz.
• Reinigen Sie die Klemmen nach jedem Gebrauch von Batteriesäure, um Korrosion zu vermeiden.
• Wischen Sie das Gehäuse gelegentlich mit einem weichen Tuch ab.
• Lagern Sie das Gerät an einem kühlen, trockenen Ort. Wickeln Sie die Kabel ordentlich auf, um Beschädigungen zu vermeiden.

Fehlerbehebung

• Ladegerät schaltet nicht ein: Prüfen Sie die Steckdose, die Kabelverbindungen und ob die Batterie defekt ist.
• Gelbe/orange LED blinkt: Der Ladevorgang wurde abgebrochen. Prüfen Sie die Batterie und ersetzen Sie sie bei Bedarf.
• Klemmen funken nicht: Dies ist normal, da das Gerät über eine automatische Startfunktion verfügt und erst Strom liefert, wenn eine Batterie korrekt erkannt wurde.

Technische Daten

• Modellnummer: AB107
• Eingangsspannung: 120 V~, 60 Hz, 2.2 A
• Ausgangsspannung: 6 V / 12 V mit automatischer Erkennung
• Ladestrom: 12 V: 8 A / 2 A; 6 V: 2 A
