Bedienungsanleitung für die Pendelleuchte Allen + Roth 1-LIGHT

Wichtige Informationen aus der Anleitung

Diese Anleitung dient der sicheren Montage und Installation der Allen + Roth 1-LIGHT Pendelleuchte. Vor Beginn der Arbeiten muss die Stromzufuhr zwingend unterbrochen werden. Die Leuchte ist ausschließlich für den Innenbereich geeignet und darf nicht in feuchten Umgebungen installiert werden. Das Gesamtgewicht der Leuchte beträgt ca. 1,8 kg (3,96 lbs).

Sicherheitshinweise

• Schalten Sie den Strom am Sicherungskasten oder Wandschalter ab.
• Die Leuchte muss an einer geeigneten Anschlussdose montiert werden.
• Verwenden Sie keine Zweidrahtsysteme ohne Erdung.
• Stellen Sie sicher, dass keine blanken Drähte nach der Installation sichtbar sind.
• Bei Unsicherheiten bezüglich der elektrischen Installation sollte ein qualifizierter Elektriker hinzugezogen werden.

Montage und Installation

1. Schalten Sie die Stromversorgung aus.
2. Befestigen Sie die dekorative Stange (B) an der Leuchte (A).
3. Kürzen Sie die Kette (I) bei Bedarf mit einer Zange auf die gewünschte Länge.

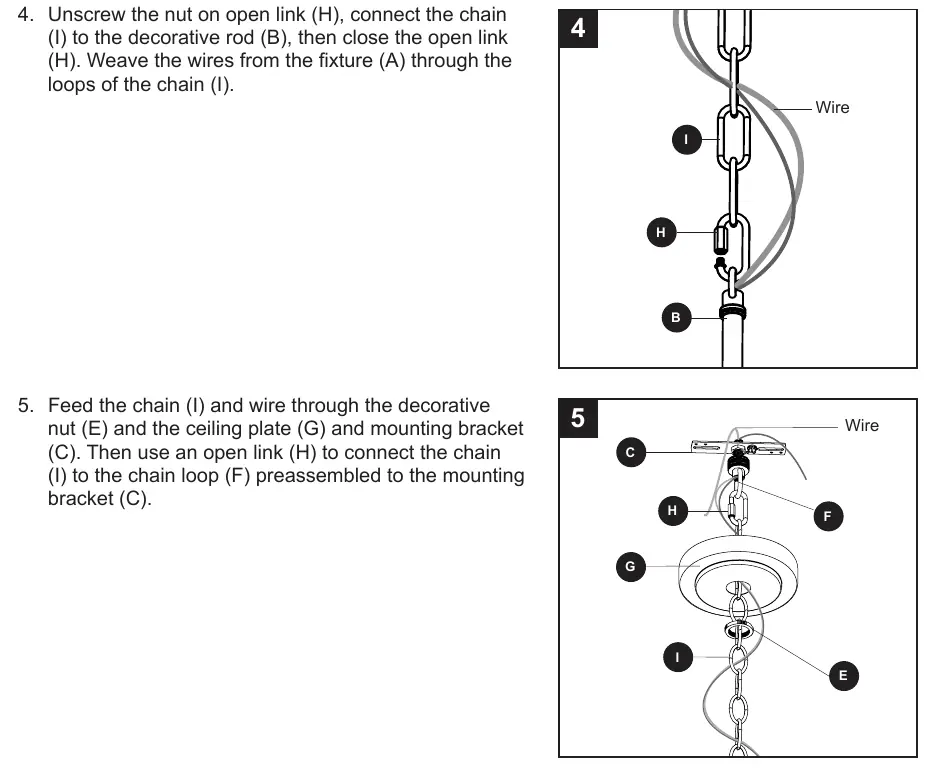

4. Verbinden Sie die Kette mit der Stange und fädeln Sie die Kabel durch die Kettenglieder.
5. Führen Sie Kabel und Kette durch die Deckenplatte (G) und befestigen Sie die Montagehalterung (C) an der Anschlussdose.
6. Verbinden Sie den Erdungsdraht mit der Erdungsschraube an der Halterung.
7. Kürzen Sie die Zuleitungsdrähte auf ca. 20 cm (8 Zoll) und isolieren Sie die Enden ab.
8. Verbinden Sie die Drähte: Blanker Kupferdraht mit Erdungskabel, gerippter Draht mit weißem (Neutral-) Leiter, glatter Draht mit schwarzem (Strom-) Leiter.
9. Sichern Sie die Verbindungen mit den mitgelieferten Drahtverbindern und isolieren Sie diese zusätzlich mit Isolierband.
10. Schieben Sie die Deckenplatte bündig an die Decke und sichern Sie sie mit der dekorativen Mutter (E).
11. Setzen Sie den Glasschirm (J) ein und fixieren Sie ihn mit dem Fassungsring (K).
12. Installieren Sie ein Leuchtmittel mit E26-Sockel (max. 25W LED/CFL oder 60W Glühlampe).

Fehlerbehebung

• Leuchte leuchtet nicht: Überprüfen Sie die Verkabelung oder tauschen Sie das Leuchtmittel aus.
• Deckenplatte sitzt nicht bündig: Justieren Sie die Sechskantmuttern am Gewindestab (D), indem Sie die Kettenschlaufe (F) vorübergehend entfernen.
