Bedienungsanleitung Adler AD 7750 Konvektorheizung
Schnellstartanleitung und Bedienungshinweise für die Adler AD 7750 Konvektorheizung. Erfahren Sie alles über Montage, sicheren Betrieb, Temperatureinstellungen und Wartung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Adler AD 7750 ist eine Konvektorheizung mit zwei Leistungsstufen (1000W/2000W) und einem einstellbaren Thermostat. Sie verfügt über einen Überhitzungsschutz und einen Kippschalter. S. 7
Wichtigste Schritte
- Montage der Räder S. 7
Erste Inbetriebnahme
- Stellen Sie das Gerät auf eine flache Oberfläche, montieren Sie die Räder und stellen Sie sicher, dass der Abstand zu anderen Objekten mindestens 1 Meter beträgt. S. 7
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Gerät schaltet sich ab
Überprüfen Sie den Überhitzungsschutz oder den Kippschalter. Lassen Sie das Gerät 30 Minuten abkühlen.
S. 7Wartung und Reset
- Reinigen Sie die Luftein- und -auslassgitter regelmäßig mit einem trockenen Tuch. Verwenden Sie keine scheuernden Reinigungsmittel. S. 7
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 220-240V ~50/60Hz | Betriebsspannung | S. 7 |
| Leistung | 1800-2000W | Heizleistung | S. 7 |
Wo es im PDF steht
- Sicherheitshinweise S. 5, 6
- Montage und Bedienung S. 7
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Adler AD 7750 ist eine Konvektorheizung, die für den gelegentlichen Gebrauch oder in gut isolierten Räumen konzipiert ist. Das Gerät verfügt über zwei Heizstufen (1000W und 2000W) sowie einen einstellbaren Thermostat zur Temperaturregelung. Sicherheitseinrichtungen wie ein Überhitzungsschutz und ein Kippschalter sind integriert.
Montage
Vor der ersten Inbetriebnahme müssen die mitgelieferten Räder montiert werden:
- Platzieren Sie das Gerät vorsichtig kopfüber auf einer weichen Unterlage.
- Drücken Sie die Räder (7) in die dafür vorgesehenen Öffnungen.
- Befestigen Sie die Räder mit den mitgelieferten Schrauben (9) und einem Schraubendreher.
- Stellen Sie das Gerät anschließend wieder aufrecht hin.
Bedienung
Stellen Sie das Gerät auf eine flache, stabile Oberfläche mit einem Abstand von mindestens 1 Meter zu anderen Gegenständen.
- Heizleistung wählen: Nutzen Sie den Heizknopf (5). Position I entspricht 1000W, Position II entspricht 2000W.
- Temperatur einstellen: Drehen Sie den Thermostatknopf (4) im Uhrzeigersinn auf die maximale Einstellung. Sobald die gewünschte Raumtemperatur erreicht ist, drehen Sie den Knopf langsam gegen den Uhrzeigersinn, bis ein Klicken zu hören ist und die Kontrollleuchte (3) erlischt. Das Gerät hält die Temperatur nun automatisch durch Ein- und Ausschalten.
- Ausschalten: Drehen Sie den Heizknopf (5) auf Null und den Thermostatknopf (4) auf die Aus-Position (8).
Sicherheitseinrichtungen
- Überhitzungsschutz: Schaltet das Gerät bei Überhitzung automatisch ab. Sollte dies passieren, ziehen Sie den Netzstecker, entfernen Sie mögliche Hindernisse (z.B. blockierte Lüftungsgitter) und lassen Sie das Gerät ca. 30 Minuten abkühlen.
- Kippschutz: Ein Sicherheitsschalter schaltet das Gerät automatisch ab, falls es umkippt. Seien Sie beim Wiederaufstellen vorsichtig, da das Gerät noch heiß sein kann.
Reinigung und Wartung
Stellen Sie sicher, dass das Gerät vollständig abgekühlt ist, bevor Sie es reinigen. Ziehen Sie den Netzstecker. Wischen Sie das Gehäuse mit einem leicht feuchten Tuch ab und trocknen Sie es anschließend. Verwenden Sie keine scheuernden Reinigungsmittel. Tauchen Sie das Gerät niemals in Wasser.
Technische Daten
- Spannung: 220-240V ~50/60Hz
- Leistung: 1800-2000W
Herstellerinformationen
Adler Europe
Praktische Hilfe
Typische Probleme
Gerät heizt nicht
Prüfen Sie, ob beide Drehregler (Heizleistung und Thermostat) auf eine aktive Position eingestellt sind und ob der Stecker fest in der Steckdose sitzt.
Gerät schaltet sich unerwartet ab
Überprüfen Sie, ob der Überhitzungsschutz durch blockierte Lüftungsgitter ausgelöst wurde oder ob das Gerät umgekippt ist (Kippschutz).
Vor der Verwendung
- Räder gemäß Abbildung C montieren
- Gerät auf flacher, stabiler Oberfläche platzieren
- Abstand von 1 Meter zu anderen Objekten einhalten
- Prüfen, ob Netzspannung 220-240V entspricht
- Sicherstellen, dass keine brennbaren Materialien in der Nähe sind
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme

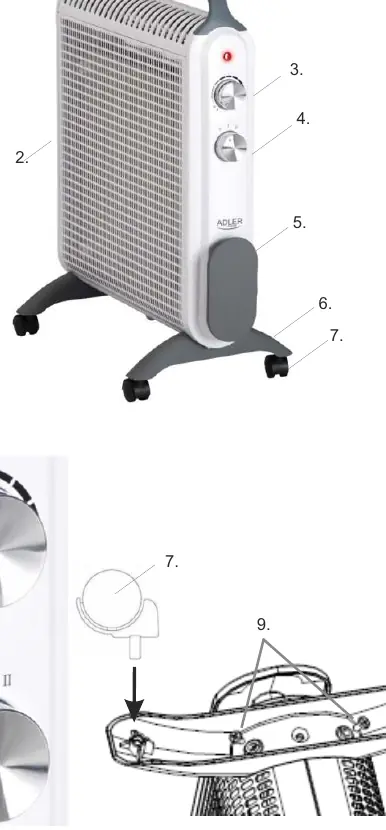

- Abbildung A: Übersicht der Teile (Griff, Gitter, Kontrollleuchte, Thermostat, Heizknopf, Kabelaufbewahrung, Räder)
- Abbildung B: Detailansicht der Drehregler
- Abbildung C: Montageanleitung für die Räder
Modellkompatibilität
- Nur für den Innengebrauch geeignet.
- Nicht in kleinen Räumen verwenden, wenn sich dort Personen befinden, die den Raum nicht selbstständig verlassen können.
- Nicht in Badezimmern oder in der Nähe von Wasserquellen verwenden.
