Bedienungsanleitung für Dexter 12V Akku-Vibrations-Saugheber 120 kg
Detaillierte Bedienungsanleitung für den Dexter 12V Akku-Vibrations-Saugheber. Erfahren Sie, wie Sie das Gerät sicher in Betrieb nehmen, den Akku laden, die Saugfunktion aktivieren und die Vibrationsgeschwindigkeit für Fliesenarbeiten...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die sichere Verwendung des Dexter 12V Akku-Vibrations-Saughebers mit einer Tragkraft von 120 kg. Das Gerät ist für das Heben und Positionieren von Fliesen konzipiert. Wichtiger Sicherheitshinweis: Tragen Sie bei der Arbeit mit dem Gerät immer geeignete Schutzhandschuhe, um Verletzungen zu vermeiden.

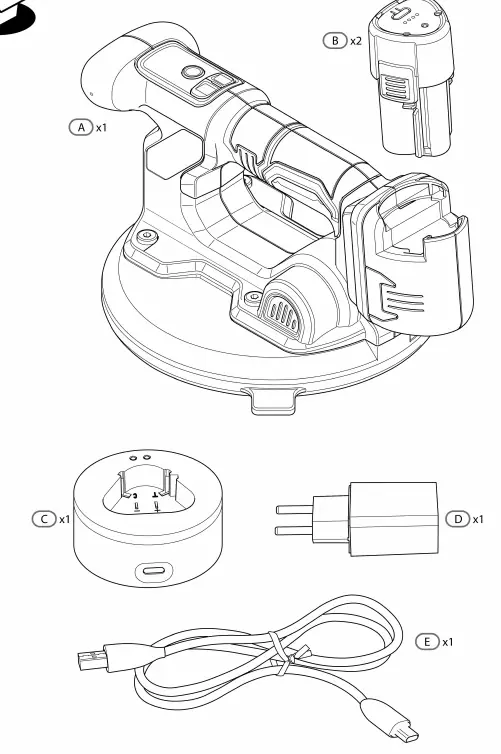

Lieferumfang
Überprüfen Sie vor der ersten Inbetriebnahme, ob alle Teile vorhanden sind:
- 1x Akku-Vibrations-Saugheber
- 2x Akku-Einheiten
- 1x Ladestation
- 1x Netzadapter
- 1x USB-Ladekabel
Inbetriebnahme und Akku-Montage
- Setzen Sie den geladenen Akku in die dafür vorgesehene Halterung am Gerät ein.
- Drücken Sie den Akku fest, bis er hörbar einrastet (Klick-Geräusch).
- Zum Entnehmen des Akkus drücken Sie die Entriegelungstaste und ziehen den Akku nach oben ab.
Bedienung und Saugfunktion
- Einschalten: Halten Sie die Ein-/Aus-Taste für ca. 3 Sekunden gedrückt, um das Gerät zu starten.
- Saugfunktion: Drücken Sie die Ein-/Aus-Taste einmal kurz, um die Saugfunktion zu aktivieren.
- Das Display zeigt den Status an. Sobald das Gerät sicher auf der Oberfläche haftet, können Sie das Objekt anheben.
Vibrationsfunktion und Einstellungen
Die Vibrationsfunktion hilft dabei, Luftblasen unter der Fliese zu entfernen und den Kleber gleichmäßig zu verteilen.
- Sperren/Entsperren: Halten Sie die Vibrationstaste für 2 Sekunden gedrückt, um zwischen den Modi zu wechseln.
- Geschwindigkeit anpassen: Drücken Sie die Vibrationstaste kurz, um die Vibrationsfrequenz anzupassen. Das Display zeigt die aktuelle Stufe an (von langsam bis schnell).
Ausschalten und Demontage
- Drücken Sie die Ein-/Aus-Taste zweimal kurz, um die Saugfunktion zu lösen.
- Halten Sie die Ein-/Aus-Taste für 3 Sekunden gedrückt, um das Gerät vollständig auszuschalten.
- Entnehmen Sie den Akku zur Lagerung oder zum Aufladen.
Akku aufladen
- Setzen Sie den Akku in die Ladestation ein.
- Verbinden Sie das USB-Kabel mit der Ladestation und dem Netzadapter.
- Schließen Sie den Netzadapter an eine geeignete Steckdose an.
- Überwachen Sie den Ladevorgang über die LED-Anzeige am Akku.
Herstellerinformationen
ADEO
Praktische Hilfe
Typische Probleme
Gerät lässt sich nicht einschalten
Stellen Sie sicher, dass der Akku vollständig geladen und korrekt in das Gerät eingesetzt ist.
Saugkraft lässt nach
Überprüfen Sie die Oberfläche auf Schmutz, Staub oder Unebenheiten. Reinigen Sie den Saugteller und die Oberfläche.
Vor der Verwendung
- Tragen Sie immer Schutzhandschuhe.
- Prüfen Sie, ob der Akku vollständig geladen ist.
- Stellen Sie sicher, dass die zu hebende Oberfläche sauber und eben ist.
- Überprüfen Sie das Gerät auf sichtbare Schäden vor der Verwendung.
Abbildungen und Diagramme

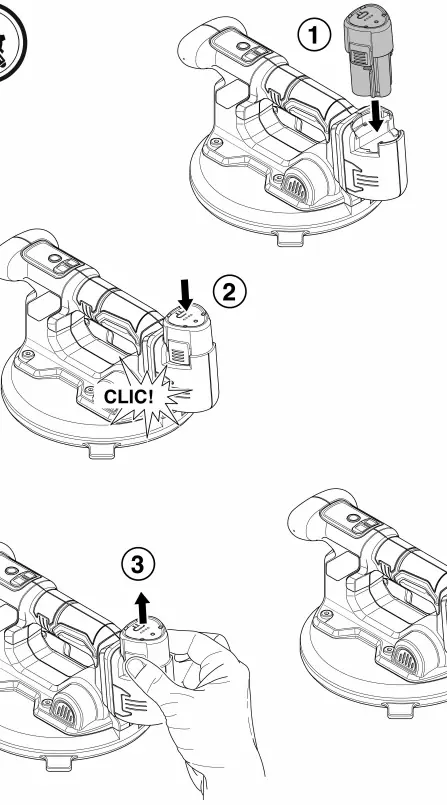

- Schritte 1-3: Einsetzen und Entnehmen des Akkus.

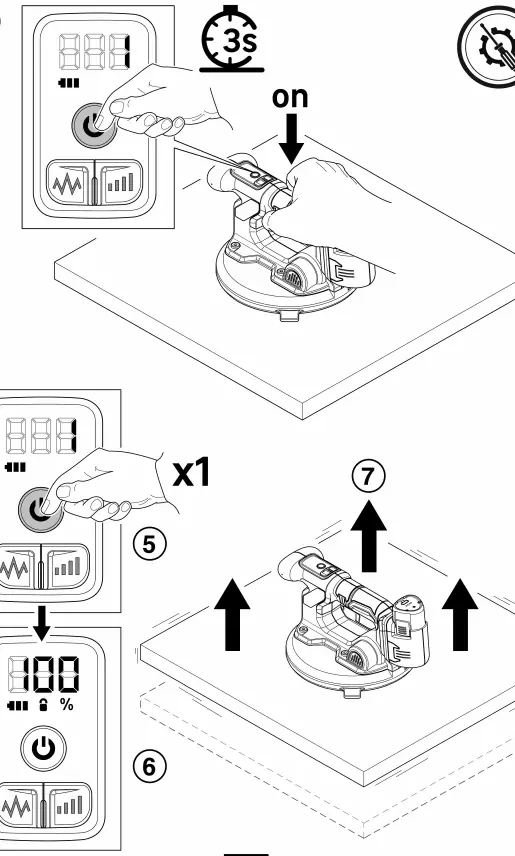

- Schritte 4-7: Einschalten des Geräts und Aktivieren der Saugfunktion.

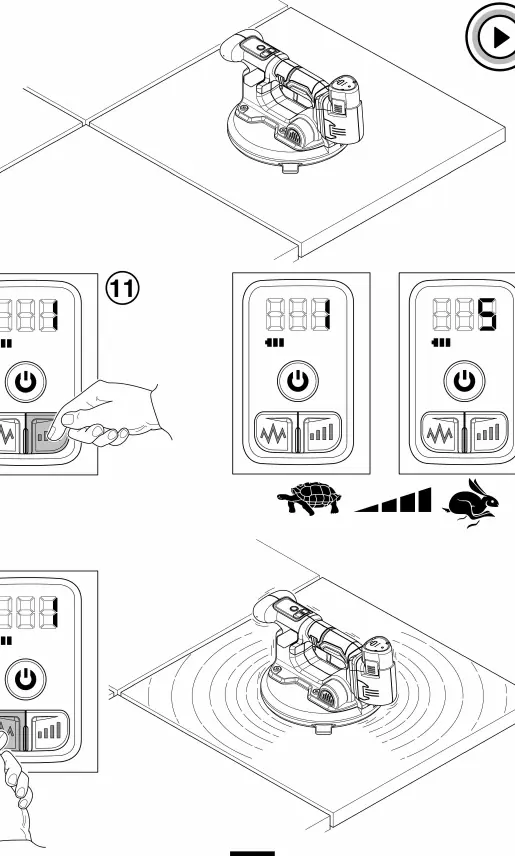

- Schritte 8-12: Einstellen der Vibrationsstufen.

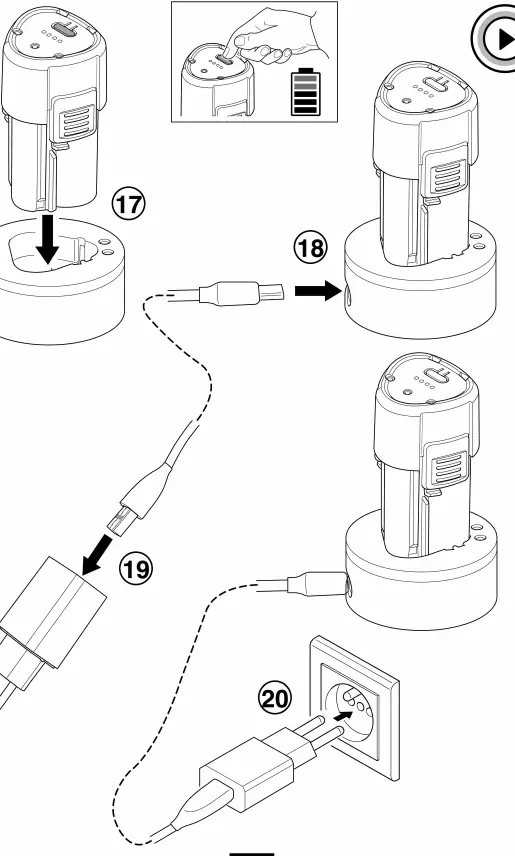

- Schritte 17-20: Korrekter Ladevorgang des Akkus über die Ladestation.
Modellkompatibilität
- Nur für den Einsatz auf glatten, sauberen Oberflächen geeignet.
- Nicht für poröse oder stark strukturierte Materialien verwenden, die kein Vakuum halten können.
