Montageanleitung für ADEO 02P2 SHEYLA TV-Möbel
Schnellstart-Anleitung für die Montage des ADEO 02P2 SHEYLA TV-Möbels. Enthält eine vollständige Liste der benötigten Bauteile, Schritt-für-Schritt-Montageanweisungen und wichtige Belastungsgrenzen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Diese Anleitung dient der korrekten Montage des ADEO 02P2 SHEYLA TV-Möbels. Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Montage entstehen. Die geschätzte Montagezeit beträgt etwa 1,5 Stunden. Bitte stellen Sie sicher, dass alle in der Teileliste aufgeführten Komponenten vorhanden sind, bevor Sie mit dem Aufbau beginnen.
Benötigte Werkzeuge und Vorbereitung
Für die Montage werden grundlegende Werkzeuge benötigt, darunter ein Schraubendreher. Arbeiten Sie auf einer sauberen, ebenen Fläche, um Kratzer an den Oberflächen zu vermeiden.
Bauteile und Beschläge

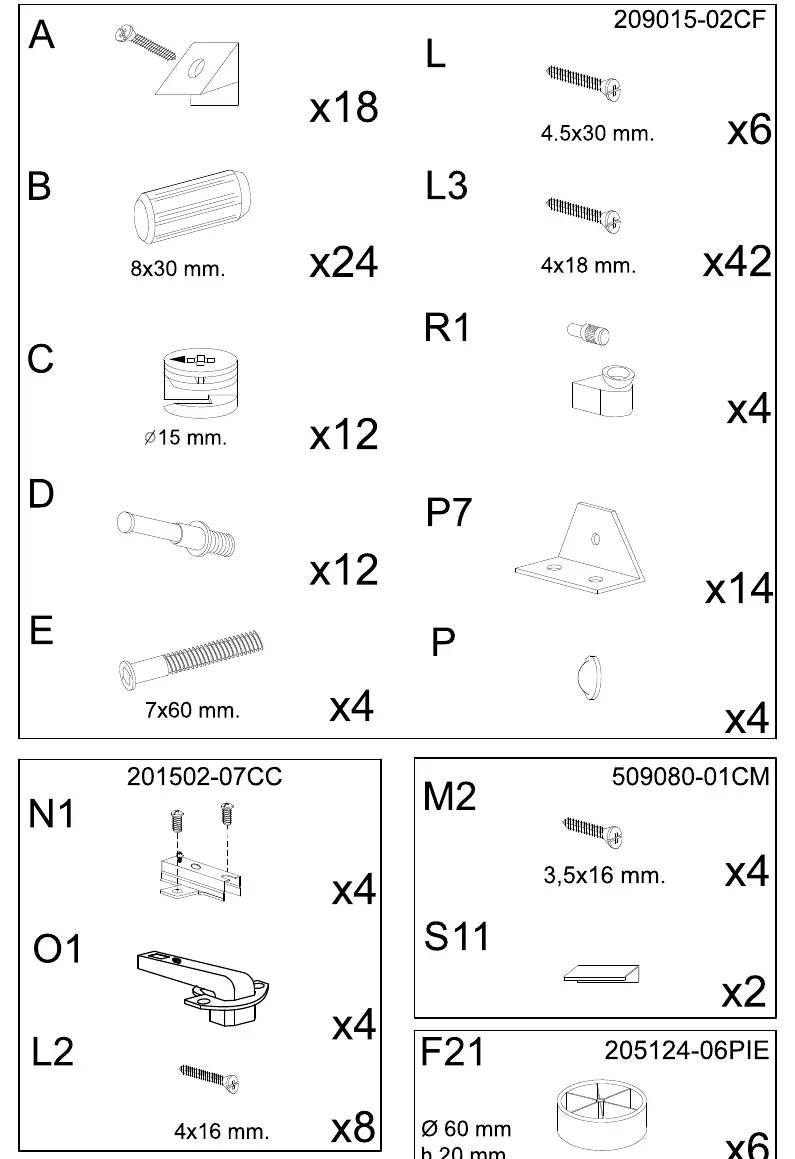

Das Set enthält verschiedene Schrauben, Holzdübel, Exzenterverbinder, Scharniere und Füße. Überprüfen Sie die Vollständigkeit anhand der Servicekarte auf Seite 3 und 4 der Anleitung, bevor Sie beginnen.
Montageschritte
- Vorbereitung der Platten: Setzen Sie die Exzenterbolzen (D) in die vorgesehenen Bohrungen der Deckplatte (02TO) und Bodenplatte (02FO) ein.
- Montage der Füße: Befestigen Sie die Füße (F21) an der Bodenplatte (02FO) unter Verwendung der Schrauben (L).
- Verbindung der Seitenteile: Verbinden Sie die Seitenteile (01FI) und Trennwände (01TR) mit der Bodenplatte unter Verwendung der Holzdübel (B) und Exzenterverbinder (C).
- Strukturaufbau: Setzen Sie die Rückwände (01SCHS) und das Mittelteil (02SCH) ein und sichern Sie die Struktur mit den langen Schrauben (E).
- Deckplatte aufsetzen: Platzieren Sie die Deckplatte (02TO) auf die vertikalen Elemente und ziehen Sie die Exzenterverbinder fest.
- Rückwandmontage: Befestigen Sie die Rückwandplatten mit den Winkeln (A) und Schrauben.
- Scharniere und Türen: Montieren Sie die Scharniere (O1) an den Türen (01SP) und befestigen Sie diese am Korpus.
Einstellung und Belastung

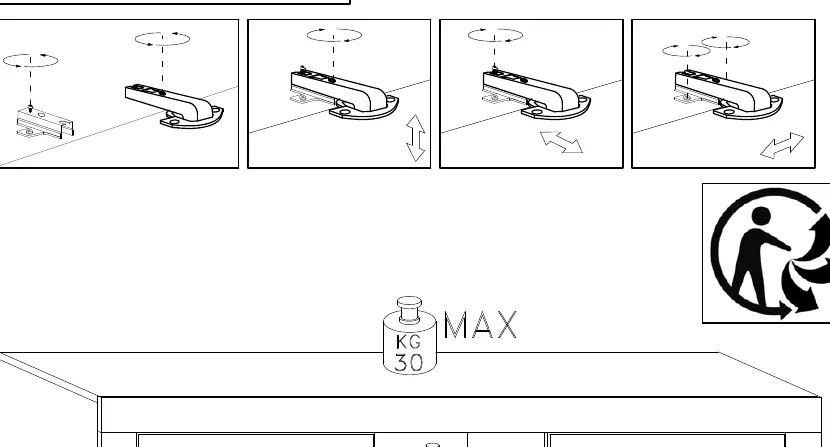

Die Scharniere können nach der Montage feinjustiert werden, um die Türen korrekt auszurichten. Beachten Sie die maximalen Belastungsgrenzen: Die Oberseite des TV-Möbels ist für maximal 30 kg ausgelegt, die inneren Regalböden für maximal 5 kg.
Herstellerinformationen
ADEO
Praktische Hilfe
Typische Probleme
Türen hängen schief oder schließen nicht richtig
Verwenden Sie die Einstellschrauben an den Scharnieren (O1), um die Position der Türen horizontal und vertikal anzupassen.
Instabile Konstruktion
Überprüfen Sie, ob alle Exzenterverbinder (C) vollständig festgezogen sind und ob die Holzdübel (B) korrekt in den Bohrungen sitzen.
Vor der Verwendung
- Prüfen Sie alle Teile anhand der Servicekarte auf Vollständigkeit.
- Stellen Sie sicher, dass Sie einen passenden Schraubendreher zur Hand haben.
- Bereiten Sie eine weiche Unterlage vor, um die Möbeloberflächen zu schützen.
- Überprüfen Sie, ob alle Schrauben und Verbinder fest angezogen sind.
Technische Daten in der Praxis
- Maximale Belastung (Oberseite)
- 30 kg - darf nicht überschritten werden, um Schäden zu vermeiden.
- Maximale Belastung (Regalboden)
- 5 kg - für die inneren Fächer.
Abbildungen und Diagramme
- Die Anleitung verwendet Piktogramme für die korrekte Ausrichtung der Exzenterverbinder (C).
- Schritt 13 zeigt detailliert die Einstellmöglichkeiten der Scharniere.
