Zendure Home Panel with EV Outlets 10C Bedienungsanleitung
Schnelle Anleitung für das Zendure Home Panel mit EV Outlets (Modell 10C). Erfahren Sie alles über Installation, Betrieb, Sicherheitsrichtlinien und Fehlerbehebung für dieses Smart-Load-Side-Transfer-System.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Handbuch enthält Anweisungen zur Installation, Bedienung und Fehlerbehebung des Zendure Home Panel mit EV-Anschlüssen, einschließlich der Verbindung mit SuperBase V-Einheiten. S. 1, 2, 3, 4
Wichtigste Schritte
- Stromlos machen: Öffnen Sie alle angeschlossenen vorgeschalteten Schutzschalter und stellen Sie sicher, dass die Netzanzeige aus ist. Schalten Sie die SuperBase V aus und trennen Sie sie vom Home Panel. S. 3
- Verbindung mit SuperBase V: Drücken Sie die AC-Netztaste für 3 Sekunden, um eine Verbindung zum Home Panel herzustellen. S. 6
- Firmware-Update: Überprüfen Sie die neueste Firmware über die Zendure-App. S. 7
Erste Inbetriebnahme
- Installation: Das Produkt muss von einem zugelassenen Elektriker installiert werden. S. 3
- Einschalten: Drücken Sie die Power / Pause-Taste für 1 Sekunde. S. 5
Probleme und Lösungen
Allgemeine Fehler
Halten Sie die Power / Pause-Taste für 10 Sekunden gedrückt, um alle Fehler zu löschen.
S. 7Fehlercodes
| Code | Bedeutung | Maßnahme | Seiten |
|---|---|---|---|
| Rote Fehleranzeige an & 2 Pieptöne | Überspannung | Problem wird gelöst/verschwindet, sobald das Netz wieder Strom liefert. | S. 7 |
| Rote Fehleranzeige blinkt & 2 Pieptöne | Überstrom | Stromversorgung unterbrechen, Problem lösen, dann wieder einschalten. | S. 7 |
| Rote Fehleranzeige an & 3 Pieptöne | Sicherungen der Laststromkreise defekt | SBV ausschalten, Home Panel & SBV neu starten, Laststromkreis-Reset-Taste für 10 Sekunden drücken. | S. 7 |
Wartung und Reset
- Laststromkreise zurücksetzen (Überstrom): Halten Sie die Laststromkreis-Reset-Tasten für 3 Sekunden gedrückt. S. 5
- Laststromkreise zurücksetzen (nach Sicherungswechsel): Halten Sie die Laststromkreis-Reset-Tasten für 10 Sekunden gedrückt. S. 5
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Gewicht | 19.4lbs / 8.8kg | Gewicht des Geräts | S. 2 |
| Abmessungen | 11.2 x 4.7 x 19.4in / 285 x 119 x 492mm | Physische Größe | S. 2 |
| Max. angeschlossene Batteriekapazität | 64,380Wh (SSS) oder 46,080Wh (LFP) | Maximale Batteriekapazität | S. 2 |
| Nennsystemspannung | 120VAC/240VAC | Spannung | S. 2 |
| Max. Gesamteingangsstrom | 50A x4 | Stromstärke | S. 2 |
Wo es im PDF steht
- Spezifikationen S. 2
- Sicherheitsrichtlinien S. 3
- Produktübersicht S. 4
- Betriebsrichtlinien S. 5
- Fehlerbehebung S. 7
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Zendure Home Panel mit EV Outlets ist ein intelligenter Lastumschalter für den Wohnbereich. Wichtiger Sicherheitshinweis: Die Installation muss zwingend durch einen lizenzierten Elektriker erfolgen. Das Gerät ist nur für den Innenbereich bestimmt. Vor Wartungsarbeiten muss das Gerät vollständig spannungsfrei geschaltet werden, indem alle vorgeschalteten Schutzschalter geöffnet und alle angeschlossenen SuperBase V Einheiten physisch getrennt werden.

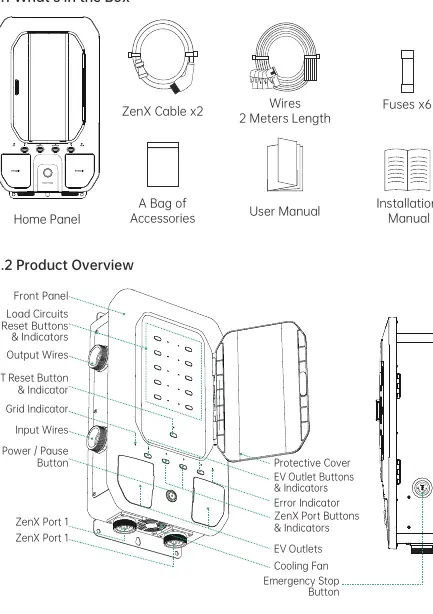

Produktübersicht
Das Home Panel verfügt über folgende Bedienelemente und Anzeigen:
- Frontblende: Enthält die Lastkreis-Reset-Tasten und Anzeigen.
- Tasten: Power/Pause-Taste, IoT-Reset-Taste, ZenX-Port-Tasten, EV-Auslass-Tasten.
- Anzeigen: Grid-Indikator, Fehleranzeige, IoT-Status, ZenX-Port-Status.
- Anschlüsse: ZenX-Ports für SuperBase V, EV-Auslässe (NEMA 14-50).
- Sicherheit: Not-Aus-Taste und Lüfter.
Betriebsanleitung
Das Gerät unterstützt verschiedene Modi und Funktionen:
- Ein-/Ausschalten: Power/Pause-Taste für 1 Sekunde drücken.
- Notfallmodus: Not-Aus-Taste drücken (alle Anzeigen aus). Zum Beenden Not-Aus-Taste drehen.
- Backup-Modus: Schaltet bei Stromausfall automatisch auf SuperBase V um (innerhalb von 100ms).
- EV-Laden: EV-Auslass-Taste für 1 Sekunde gedrückt halten, um den Ausgang zu aktivieren.
- Lastkreise: Über die Reset-Tasten können einzelne Lastkreise ein- oder ausgeschaltet werden.
Anschluss an SuperBase V
Das Home Panel kann mit einer oder zwei SuperBase V Einheiten verbunden werden:
- Stellen Sie sicher, dass sowohl das Home Panel als auch die SuperBase V ausgeschaltet sind.
- Verbinden Sie die Geräte über die ZenX-Kabel.
- Schalten Sie die Geräte ein. Das Home Panel-Symbol erscheint auf dem Display der SuperBase V.
- Vermeiden Sie das Berühren der Metallstifte in den Anschlüssen.
Fehlerbehebung
Bei Störungen geben die Indikatoren und akustische Signale Aufschluss:
- Überspannung (Rote Fehleranzeige & 2 Pieptöne): Löst sich automatisch, sobald das Stromnetz wieder verfügbar ist.
- Überstrom (Rote Fehleranzeige blinkt & 2 Pieptöne): Stromversorgung unterbrechen, Fehler beheben, dann neu starten.
- Übertemperatur (Rote Fehleranzeige & 2 Pieptöne): Last reduzieren, abkühlen lassen und neu starten.
- Sicherungsfehler (Rote Fehleranzeige & 3 Pieptöne): SuperBase V ausschalten, Home Panel neu starten, Lastkreis-Reset-Taste für 10 Sekunden gedrückt halten.
Technische Daten
- Max. Lastkreise: 10
- Relais-Nennstrom: 30A x4, 20A x6
- Systemspannung: 120VAC/240VAC
- Max. Gesamteingangsstrom: 100A (240V)
- EV-Anschlüsse: 2x NEMA 14-50 (40A Max)
- Kompatibilität: SuperBase V6400/4600
Praktische Hilfe
Typische Probleme
Rote Fehleranzeige & 2 Pieptöne (Überspannung)
Das Problem löst sich von selbst, sobald das Stromnetz wieder verfügbar ist.
Rote Fehleranzeige blinkt & 2 Pieptöne (Überstrom)
Stromversorgung unterbrechen, Fehlerursache beheben und Gerät neu starten.
Rote Fehleranzeige & 2 Pieptöne (Übertemperatur)
Last reduzieren oder Betrieb stoppen, abkühlen lassen und nach Erreichen der Betriebstemperatur neu starten.
Rote Fehleranzeige & 3 Pieptöne (Sicherungsfehler)
SuperBase V ausschalten, Home Panel neu starten, dann Lastkreis-Reset-Taste für 10 Sekunden gedrückt halten.
Vor der Verwendung
- Installation ausschließlich durch einen lizenzierten Elektriker durchführen lassen.
- Sicherstellen, dass alle vorgeschalteten Schutzschalter ausgeschaltet sind.
- SuperBase V Einheiten ausschalten und vom Home Panel trennen.
- Sicherstellen, dass das Gerät nicht in feuchter oder staubiger Umgebung installiert wird.
- Überprüfen, ob die vorgeschalteten Schutzschalter keine AFCI/GFCI-Funktion haben.
Technische Daten in der Praxis
- Max. Lastkreise
- Das System unterstützt maximal 10 Stromkreise.
- Relais-Nennstrom
- 4 Kreise mit 30A und 6 Kreise mit 20A Kapazität.
- Max. Gesamteingangsstrom
- 100A bei 240V im Netzmodus.
Abbildungen und Diagramme
- Die Frontblende enthält alle wichtigen Reset-Tasten für Lastkreise und Status-LEDs.
- Die ZenX-Ports an der Unterseite dienen zum Anschluss der SuperBase V Einheiten.
- Die EV-Auslässe befinden sich im unteren Bereich des Panels.
Modellkompatibilität
- Kompatibel mit SuperBase V6400 und V4600.
- Maximal 2 SuperBase V Einheiten und 8 Satelliten-Batterien anschließbar.
- EV-Auslässe sind NEMA 14-50 (40A Max).
