Installationsanleitung für Zebra TC7X Ethernet Cup Conversion

Erfahren Sie, wie Sie den Ethernet-Einsatz für die Zebra TC7X-Ladestation korrekt austauschen. Diese Anleitung enthält wichtige Sicherheitshinweise und Schritt-für-Schritt-Anweisungen für qualifiziertes Personal.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen

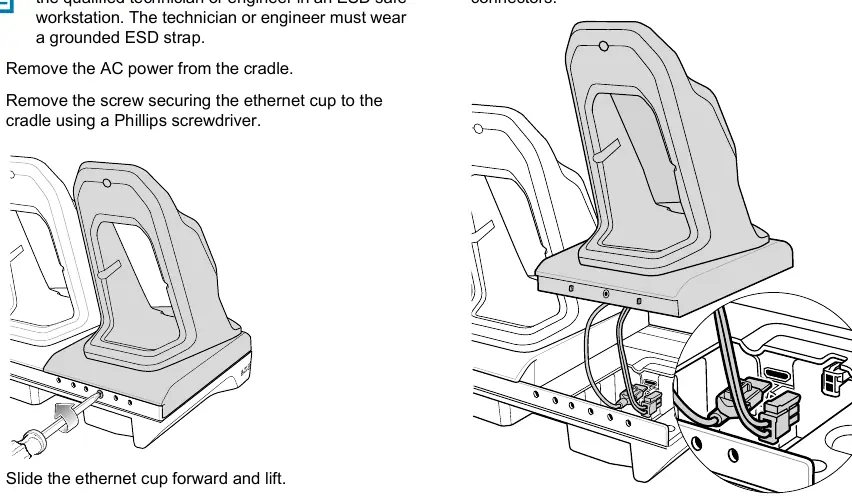

Schritte zum Entfernen der Schraube und des alten Ethernet-Einsatzes.

Seite 1

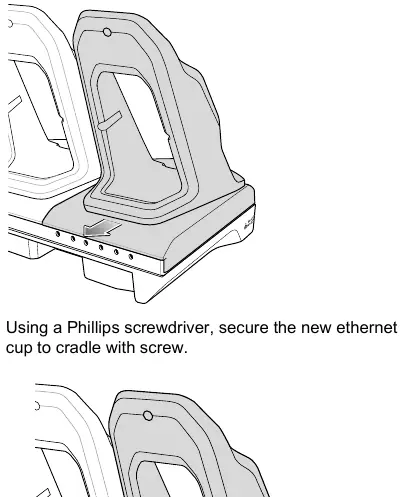

Ausrichtung und Einsetzen des neuen Ethernet-Moduls.

Seite 2

Wichtige Informationen aus der Anleitung

Dieses Dokument beschreibt den Austausch des Ethernet-Einsatzes (Ethernet Cup) für Zebra TC7X-Ladestationen. Diese Umrüstungsarbeiten dürfen ausschließlich von qualifizierten Technikern oder Ingenieuren an einem ESD-sicheren Arbeitsplatz durchgeführt werden. Das Tragen eines geerdeten ESD-Armbands ist zwingend erforderlich.

Demontage des alten Ethernet-Einsatzes

Trennen Sie die Ladestation vollständig von der Stromversorgung (AC).
Lösen Sie die Schraube, mit der der Ethernet-Einsatz an der Ladestation befestigt ist, mit einem Kreuzschlitzschraubendreher.
Schieben Sie den Ethernet-Einsatz nach vorne und heben Sie ihn aus der Halterung.
Trennen Sie die Kabel des Ethernet-Einsatzes von den Anschlüssen in der Ladestation.

Installation des neuen Ethernet-Einsatzes

Verbinden Sie die Kabel des neuen Ethernet-Einsatzes mit den entsprechenden Anschlüssen der Ladestation.
Richten Sie den neuen Ethernet-Einsatz an der Ladestation aus und schieben Sie ihn nach hinten in die korrekte Position.
Sichern Sie den neuen Ethernet-Einsatz mit der zuvor entfernten Schraube unter Verwendung eines Kreuzschlitzschraubendrehers.

Herstellerinformationen

Zebra Technologies

Markenprofil

Herstellerwebsite https://www.zebra.com Support https://www.zebra.com/us/en/support-downloads.html Herstellerhandbücher https://www.zebra.com/us/en/support-downloads.html

Praktische Hilfe

Typische Probleme

ESD-Gefahr für elektronische Komponenten

Arbeiten Sie ausschließlich an einem ESD-sicheren Arbeitsplatz und tragen Sie ein geerdetes ESD-Armband.

Kabel lassen sich nicht lösen oder verbinden

Stellen Sie sicher, dass die Ladestation stromlos ist und verwenden Sie keine Gewalt beim Lösen der Steckverbindungen.

Vor der Verwendung

Qualifizierter Techniker oder Ingenieur verfügbar
ESD-sicherer Arbeitsplatz eingerichtet
Geerdetes ESD-Armband angelegt
Kreuzschlitzschraubendreher bereitgelegt
Stromversorgung der Ladestation getrennt
