Installationsanleitung für McDonnell & Miller Series 150 Kopfdichtung
Erfahren Sie, wie Sie die richtige Kopfdichtung für Ihre McDonnell & Miller Series 150 auswählen. Diese Anleitung erklärt den Unterschied zwischen der Dichtung für flache und erhöhte Flanschköpfe.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Wahl der Kopfdichtung für die Series 150 hängt vom Flanschtyp ab. Verwenden Sie 150-14 (P.N. 325400) für flache Flansche und 150-14H (P.N. 325500) für erhöhte Flansche. S. 1
Wichtigste Schritte
- Identifizieren Sie den Flanschtyp Ihres Geräts vor der Auswahl der Dichtung. S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| 150-14 | 325400 | Dichtung für flache Flanschköpfe | S. 1 |
| 150-14H | 325500 | Dichtung für erhöhte Flanschköpfe | S. 1 |
Wo es im PDF steht
- Installationsanleitung und Dichtungsauswahl S. 1
- Garantiebedingungen S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Kopfdichtung
Diese Anleitung beschreibt die Auswahl der korrekten Kopfdichtung für die McDonnell & Miller Series 150 (nach 2/96). Die Wahl der Dichtung hängt entscheidend vom Design des Flanschkopfes ab.
Auswahl der richtigen Dichtung
Stellen Sie vor der Installation sicher, welches Design Ihr Gerät aufweist, um die passende Dichtung zu wählen.
Neues Design (ab 2/96) mit erhöhtem Flansch
Für Geräte mit erhöhtem Flansch (Raised Flange) muss die entsprechende Dichtung verwendet werden:
- Katalog-Nr.: 150-14H
- Teilenummer (P.N.): 325500
Früheres Design mit flachem Flansch

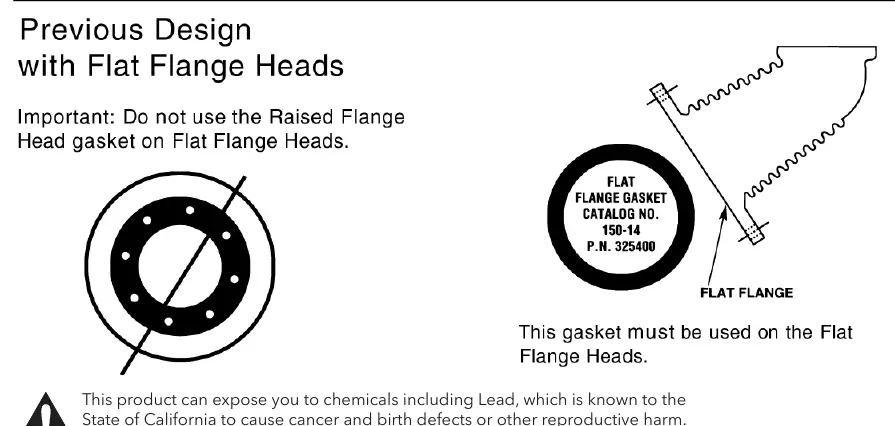

Für Geräte mit flachem Flansch (Flat Flange) muss die entsprechende Dichtung verwendet werden:
- Katalog-Nr.: 150-14
- Teilenummer (P.N.): 325400
Sicherheitshinweise
Verwenden Sie niemals die Dichtung für erhöhte Flansche an flachen Flanschköpfen. Das Produkt kann Chemikalien enthalten, einschließlich Blei, das gemäß den kalifornischen Vorschriften als krebserregend und reproduktionstoxisch eingestuft ist.
Praktische Hilfe
Typische Probleme
Stellen Sie sicher, dass die Dichtung exakt zum Flanschdesign (flach vs. erhöht) passt. Die Verwendung der falschen Dichtung kann zu Undichtigkeiten führen.
Vor der Verwendung
- Identifizieren Sie das Herstellungsdatum des Geräts (nach 2/96)
- Prüfen Sie, ob der Flanschkopf flach oder erhöht ist
- Wählen Sie die passende Katalog-Nr. (150-14 für flach oder 150-14H für erhöht)
