Bedienungsanleitung für Xiamen 40FT Container House
Schnellstartanleitung für das Xiamen 40FT Container House. Enthält technische Spezifikationen, Schaltpläne, Wasserleitungspläne, Entwässerungspläne und eine Liste der austauschbaren Teile.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als technisches Referenzhandbuch für das Xiamen 40FT Container House. Es enthält keine Montageanleitung, sondern konzentriert sich auf die strukturellen Spezifikationen, die elektrische Verkabelung, die Wasserversorgung und die Entwässerungspläne. Bitte beachten Sie die länderspezifischen Modellvarianten (US, UK, AUS) hinsichtlich der elektrischen Spannung.
Technische Spezifikationen

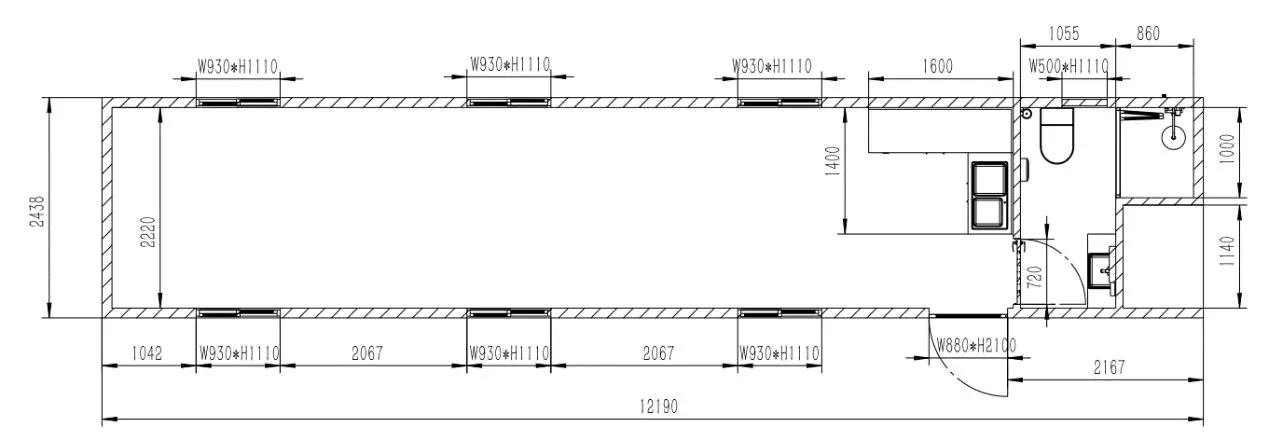

- Gesamtabmessungen: 12190 mm x 2440 mm x 2900 mm (40FT x 8FT x 10FT).
- Struktur: 40HQ Container-Stahlkonstruktion (RAL7035).
- Wände und Dach: 50 mm TPS-Platte + 9 mm Holz-Kunststoff-Verbundplatte.
- Boden: 15 mm ökologische Platte + 3 mm rutschfester Kunststoffboden.
- Feuerwiderstand: A1/B2 (optional).
Elektrische Installation

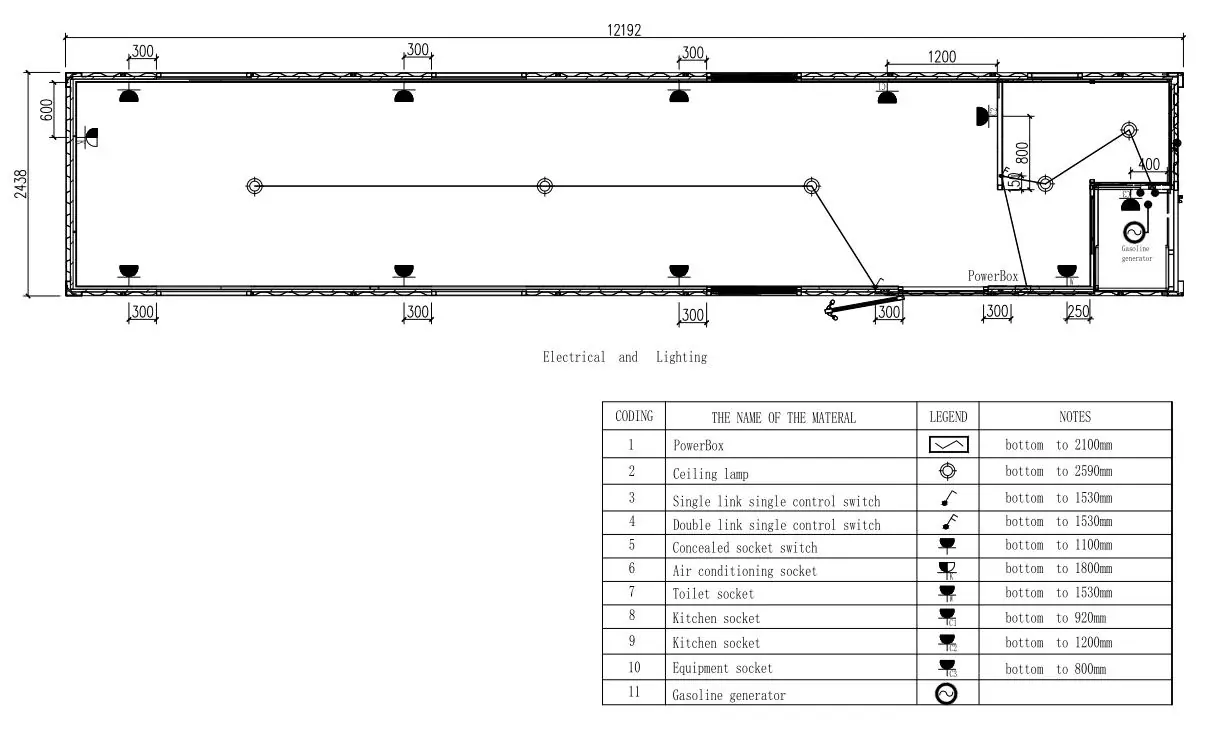

Der Schaltplan zeigt die Positionierung von PowerBox, Deckenleuchten, Schaltern und Steckdosen. Die PowerBox befindet sich in einer Höhe von 2100 mm, während Steckdosen je nach Verwendungszweck zwischen 800 mm und 1800 mm vom Boden installiert sind.
Wasser- und Entwässerungssystem
Das System umfasst einen 200L Wassertank und eine 180W Druckerhöhungspumpe. Die Wasserleitungen bestehen aus 20PPR-Rohren. Der Entwässerungsplan spezifiziert die Verwendung von DN40-Rohren für Waschbecken und Bodenabläufe sowie ein 40PVC-Rohr für das Abwassersystem.
Austauschbare Teile
Die Anleitung enthält eine detaillierte Liste der Komponenten, darunter:
- Aviation Socket (16A)
- LED-Deckenleuchte (18W, 6000K, staub- und insektengeschützt)
- Lüfter mit Lamellen
- Verschiedene Fenster- und Türtypen (z.B. Broken Bridge Aluminium)
- Sanitärausstattung (Waschbecken, Duschabtrennung, Keramik-Toilette)
Praktische Hilfe
Typische Probleme
Stellen Sie sicher, dass Sie das korrekte Modell für Ihre Region verwenden: US (110V), UK (220V) oder AUS (240V).
Vor der Verwendung
- Überprüfen Sie die elektrische Spannung Ihres Standorts.
- Stellen Sie sicher, dass der Wasseranschluss gemäß dem Wasserleitungsplan korrekt installiert ist.
- Kontrollieren Sie die Entwässerungsanschlüsse auf Dichtigkeit.
- Prüfen Sie die PowerBox-Installation auf korrekte Höhe (2100 mm).
Technische Daten in der Praxis
- 40HQ Container
- Standard-High-Cube-Container-Stahlkonstruktion.
- Broken Bridge Aluminium
- Thermisch getrenntes Aluminiumprofil für bessere Isolierung.
Abbildungen und Diagramme
- Schaltplan: Zeigt die Verteilung von Licht und Steckdosen.

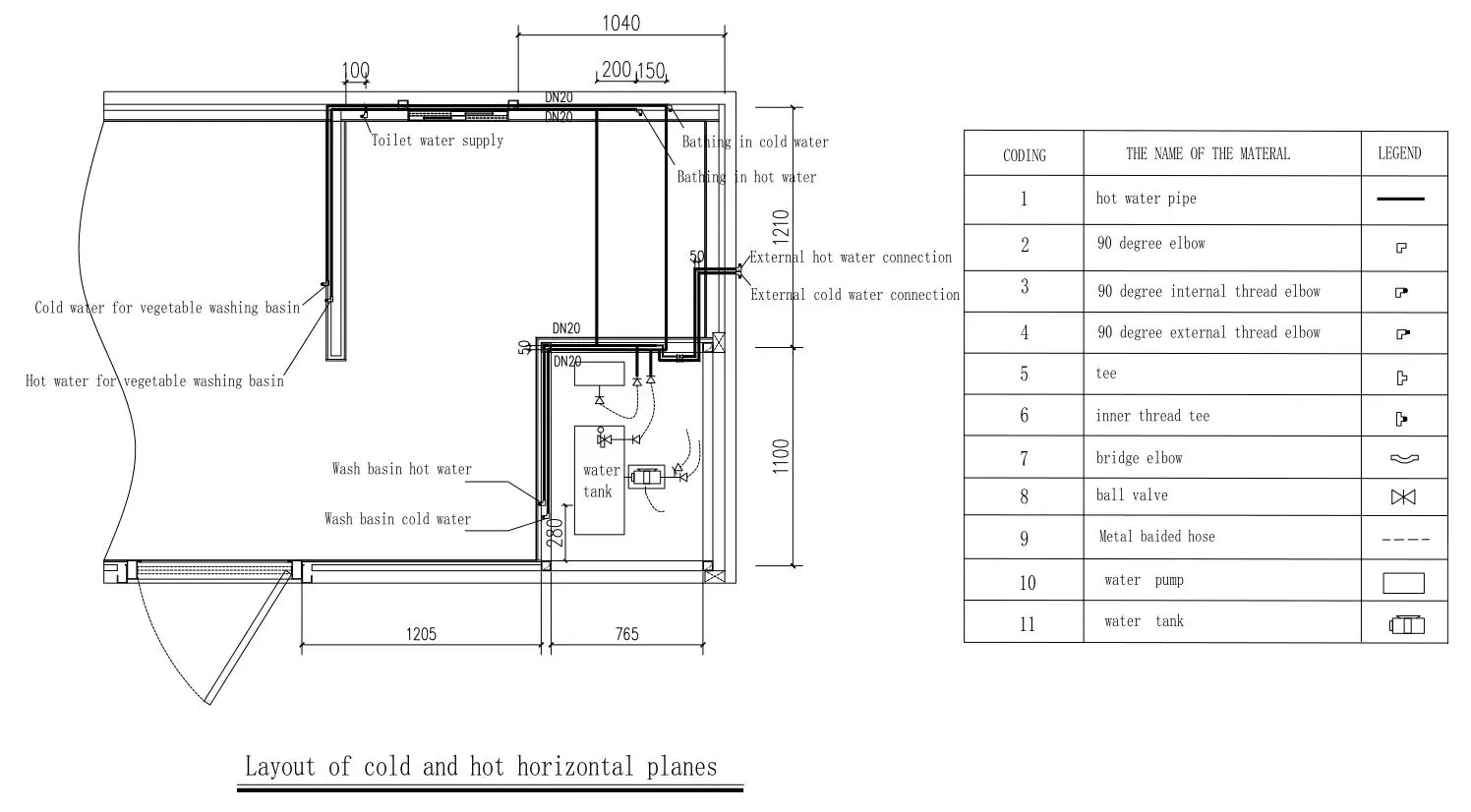

- Wasserleitungsplan: Detailliert die Verlegung von Kalt- und Warmwasserleitungen.

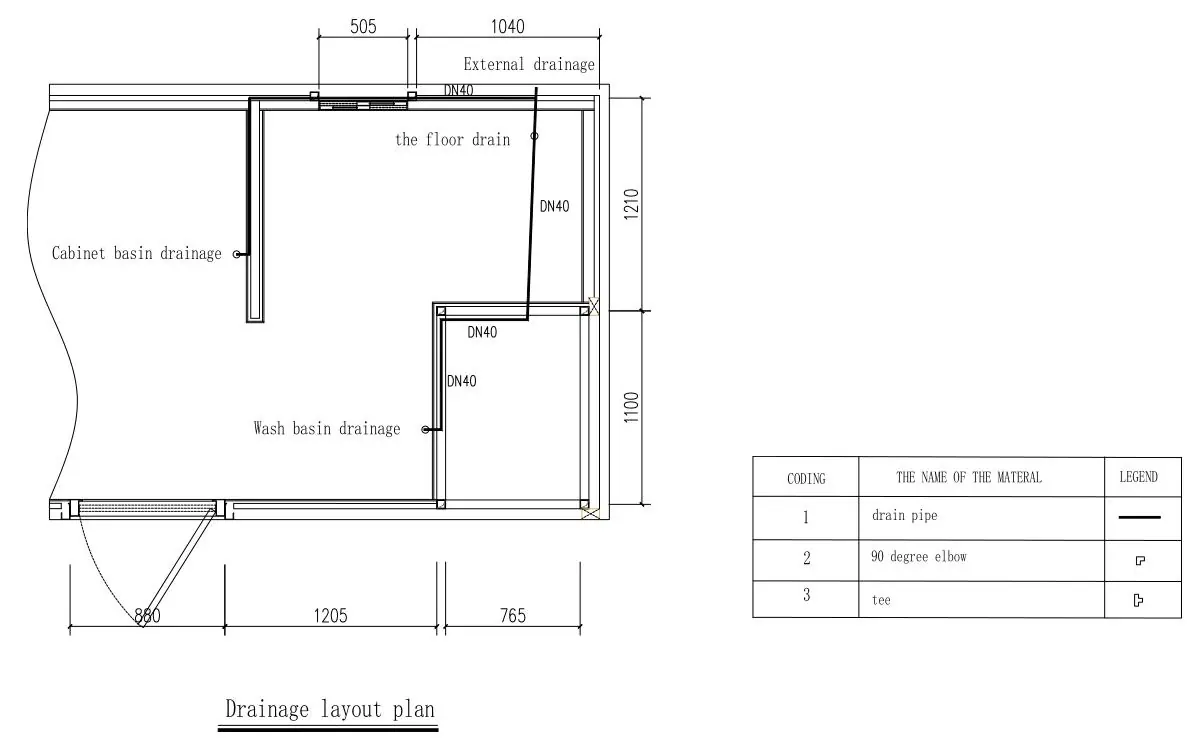

- Entwässerungsplan: Zeigt die Position der Bodenabläufe und Abwasserrohre.
Modellkompatibilität
- Modell 002-20-4001A-US: 110V
- Modell 002-20-4001A-UK: 220V
- Modell 002-20-4001A-AUS: 240V
