Bedienungsanleitung für die mechanische Schlüsselkopiermaschine Xhorse 002PRO
Erfahren Sie, wie Sie die Xhorse 002PRO Schlüsselkopiermaschine sicher bedienen, einrichten und warten. Dieser Leitfaden enthält Anweisungen zur Installation der Griffe, zum Einspannen verschiedener Schlüsseltypen und zur präzisen...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Die Xhorse 002PRO ist eine professionelle mechanische Schlüsselkopiermaschine. Vor der Inbetriebnahme ist sicherzustellen, dass die Maschine auf einer stabilen, horizontalen Werkbank steht und an eine geerdete Steckdose angeschlossen ist. Tragen Sie stets eine Schutzbrille und halten Sie den Arbeitsbereich frei von Haaren, Kleidung und anderen Gegenständen. Die Maschine darf nicht in feuchten oder staubigen Umgebungen betrieben werden.
Installation und Einrichtung
Die Maschine erfordert eine einfache Montage vor dem ersten Gebrauch:
- Hauptgriff: In die Montagebohrungen auf der rechten Seite einsetzen, festschrauben und um 180 Grad gegen den Uhrzeigersinn drehen, um die Höhenverstellung zu aktivieren.
- Sekundärgriff: In die Montagebohrungen auf der linken Seite einsetzen und festschrauben.
- Taster und Fräser: Zum Einsetzen oder Entfernen den Verriegelungsschalter zur Seite drücken. Achten Sie darauf, dass Taster und Fräser den gleichen Durchmesser haben.
Bedienung und Einstellungen
Die Maschine bietet verschiedene Modi für unterschiedliche Schlüsseltypen:
- Höhenverstellung: Nutzen Sie den Hauptgriff, um die Position von Taster und Fräser anzupassen.
- Geschwindigkeitsregelung: Die Motordrehzahl ist zwischen 6700 und 10500 U/min einstellbar.
- Spannvorrichtung: Die Klemme verfügt über vier Schlitze für verschiedene Schlüsselarten (extern, intern, einseitig). Achten Sie darauf, dass die Klemme für beide Seiten korrekt ausgerichtet ist.
- Modus-Umschaltung: Der Modus-Schalter aktiviert die Vorpositionierungsfunktion, die besonders bei Dimple-Schlüsseln zur Erhöhung der Präzision dient.
Wartung
Reinigen Sie den Arbeitsbereich regelmäßig mit einer Bürste, um Metallspäne zu entfernen. Verwenden Sie keine Reinigungsmittel, die die Maschinenteile beschädigen oder korrodieren könnten. Spülen Sie die Maschine niemals mit Wasser ab. Bei längerer Nichtbenutzung oder Wartungsarbeiten muss das Gerät vom Stromnetz getrennt werden.
Praktische Hilfe
Typische Probleme
Überprüfen Sie, ob der Verriegelungsschalter korrekt in der spezifizierten Position eingerastet ist.
Stellen Sie sicher, dass der Modus-Schalter auf 'Dimple mode' steht und die Vorpositionierung aktiviert ist.
Stellen Sie sicher, dass die Kugel an der Unterseite der Klemme korrekt in der Position A, B oder C sitzt.
Vor der Verwendung
- Stabile, horizontale Aufstellung sicherstellen
- Geerdete Stromversorgung prüfen
- Schutzbrille anlegen
- Taster und Fräser auf korrekten Sitz prüfen
- Klemme für den spezifischen Schlüsseltyp ausrichten
Technische Daten in der Praxis
- Motordrehzahl
- Stufenlos einstellbar von 6700 bis 10500 U/min je nach Material.

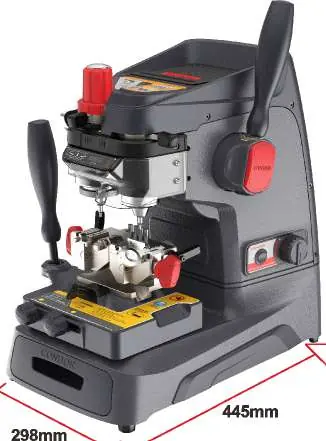

- Arbeitsbereich
- Horizontal 40 mm, Longitudinal 50 mm.

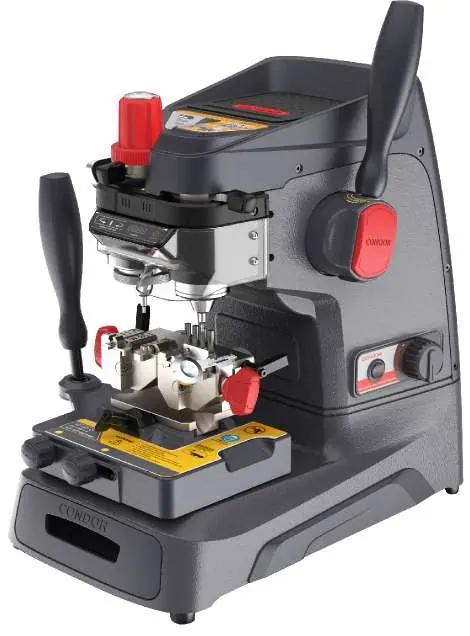

Abbildungen und Diagramme
- Hauptgriff: Steuert die vertikale Bewegung und Fixierung von Taster und Fräser.
- Sekundärgriff: Steuert die horizontale Positionierung des Arbeitstisches.
- Stop-Knöpfe A und B: Begrenzen den Verfahrweg des Tisches für präzise Frästiefen.
Modellkompatibilität
- Unterstützt internes, externes und Dimple-Fräsen.
- Verwenden Sie nur die mitgelieferte 10A-Sicherung.
