Installationsanleitung für Xerox 100S14641 Umschlagbehälter

Erfahren Sie, wie Sie den Xerox 100S14641 Umschlagbehälter physisch installieren und am Drucker konfigurieren. Diese Anleitung enthält Schritt-für-Schritt-Anweisungen für die Montage und die Software-Einstellungen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

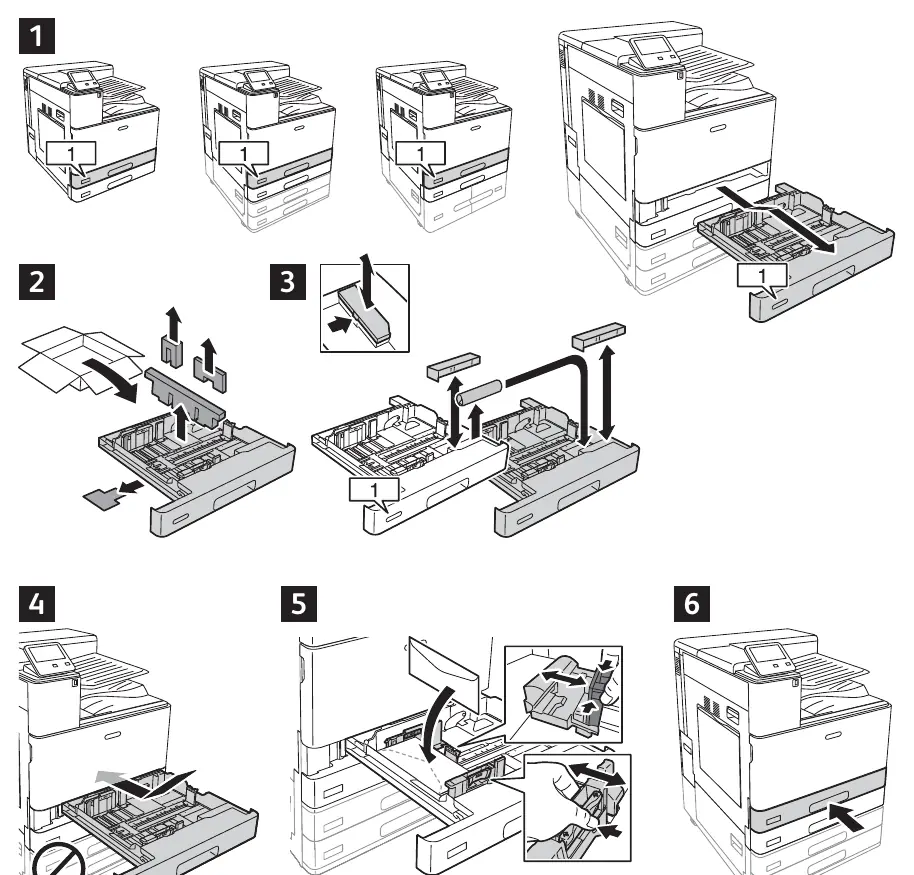

Schritte zur physischen Installation des Umschlagbehälters am Drucker.

Seite 1

Menüführung am Touchscreen zur Aktivierung der Umschlagoption.

Seite 2

Wichtige Informationen zur Installation

Diese Anleitung beschreibt die physische Installation und die anschließende Software-Konfiguration des Xerox Umschlagbehälters (Envelope Tray) für kompatible Xerox-Drucker. Bitte stellen Sie sicher, dass der Drucker vor der physischen Installation ausgeschaltet ist.

Physische Installation

Die Installation erfolgt durch das Anbringen des Umschlagbehälters an der vorgesehenen Stelle am Druckergehäuse. Bitte beachten Sie die grafischen Anweisungen auf Seite 1 des Dokuments:

Entfernen Sie alle Verpackungsmaterialien vom Umschlagbehälter.
Richten Sie den Behälter gemäß der Abbildung am Drucker aus.
Schieben Sie den Behälter vorsichtig in die Führungsschienen, bis er einrastet.

Software-Konfiguration

Nachdem der Behälter physisch installiert wurde, muss er im Menü des Druckers aktiviert werden:

Umschlagoption aktivieren

Navigieren Sie am Touchscreen des Druckers zu den Einstellungen.
Wählen Sie die Option für "Magazin 1" (Tray 1).
Wählen Sie "Umschlagoption" (Envelope Option).
Stellen Sie die Option auf "Aktiviert" (Enabled) und bestätigen Sie mit "OK".

Behältertyp festlegen

Gehen Sie erneut in die Einstellungen für das Magazin.
Wählen Sie "Behälterart" (Tray Type).
Wählen Sie "Umschlag" (Envelope) aus der Liste aus.
Bestätigen Sie die Auswahl mit "OK".

Herstellerinformationen

Xerox

Markenprofil

Herstellerwebsite https://www.xerox.com Support https://www.support.xerox.com Herstellerhandbücher https://www.support.xerox.com

Praktische Hilfe

Typische Probleme

Umschlagbehälter wird nicht erkannt

Überprüfen Sie, ob die Software-Einstellung 'Umschlagoption' im Menü 'Magazin 1' auf 'Aktiviert' gesetzt ist.

Drucker meldet falschen Medientyp

Stellen Sie sicher, dass unter 'Behälterart' explizit 'Umschlag' ausgewählt wurde.

Vor der Verwendung

Drucker ausschalten (empfohlen für Hardware-Änderungen).
Alle Verpackungsteile vom Umschlagbehälter entfernen.
Prüfen, ob der Behälter korrekt in den Führungsschienen eingerastet ist.
Touchscreen-Menü zur Konfiguration aufrufen.
