Installationsanleitung für Xerox 097S04981 (76B) Booklet Maker Finisher

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die notwendigen Schritte zur physischen Installation und Vorbereitung des Xerox 097S04981 (76B) Booklet Maker Finishers. Die Anleitung konzentriert sich auf das Entfernen der Verpackung, das Lösen der Transportsicherungen und die Montage der Zubehörteile. Für weiterführende Unterstützung besuchen Sie bitte die offizielle Webseite unter www.xerox.com/support.

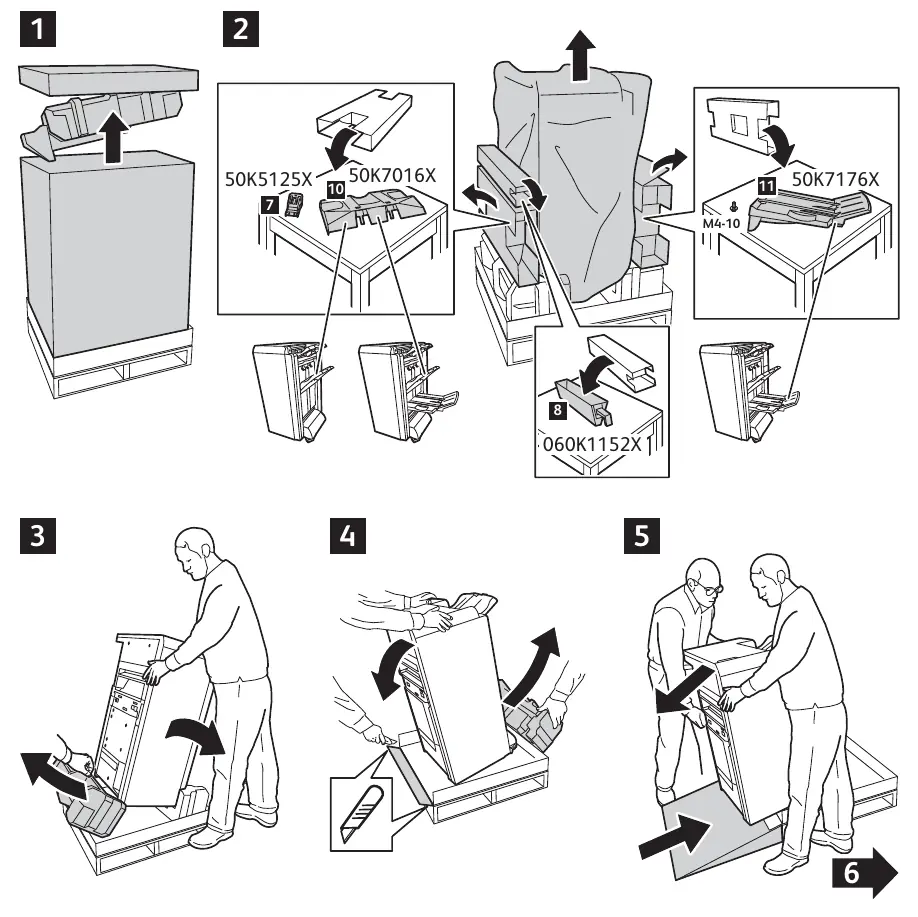

Auspacken und Vorbereitung

Entfernen Sie vorsichtig die äußere Verpackung und das Polstermaterial. Achten Sie darauf, alle mitgelieferten Zubehörteile (identifiziert durch spezifische Teilenummern wie 50K5125X, 50K7016X, 060K1152X und 50K7176X) bereitzuhalten. Heben Sie das Gerät vorsichtig von der Palette.

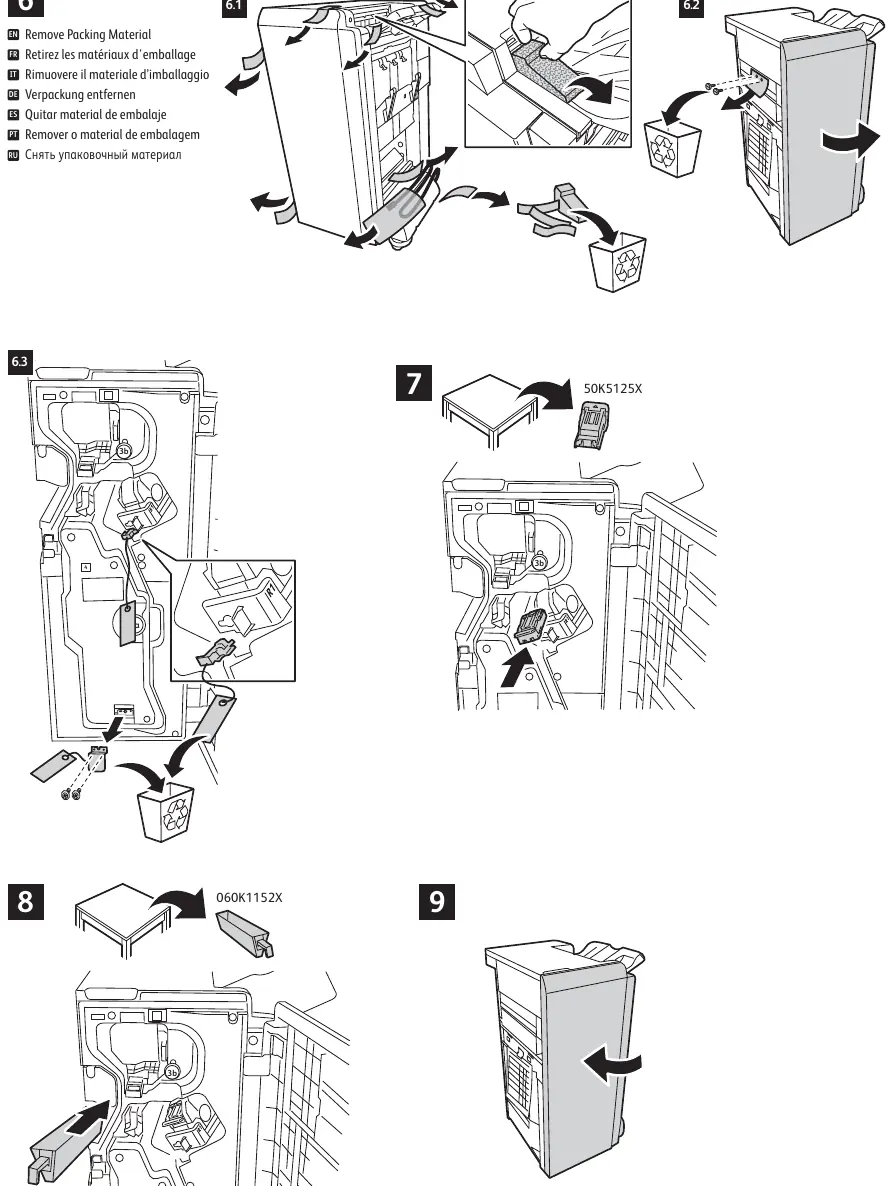

Entfernen der Transportsicherungen

Bevor das Gerät in Betrieb genommen werden kann, müssen alle internen und externen Transportsicherungen entfernt werden:

• Öffnen Sie die Abdeckungen des Finishers.
• Entfernen Sie alle Klebebänder und Schutzfolien.
• Lösen Sie die internen Sicherungselemente, die für den Transport angebracht wurden.
• Entsorgen Sie das Verpackungsmaterial gemäß den örtlichen Vorschriften.

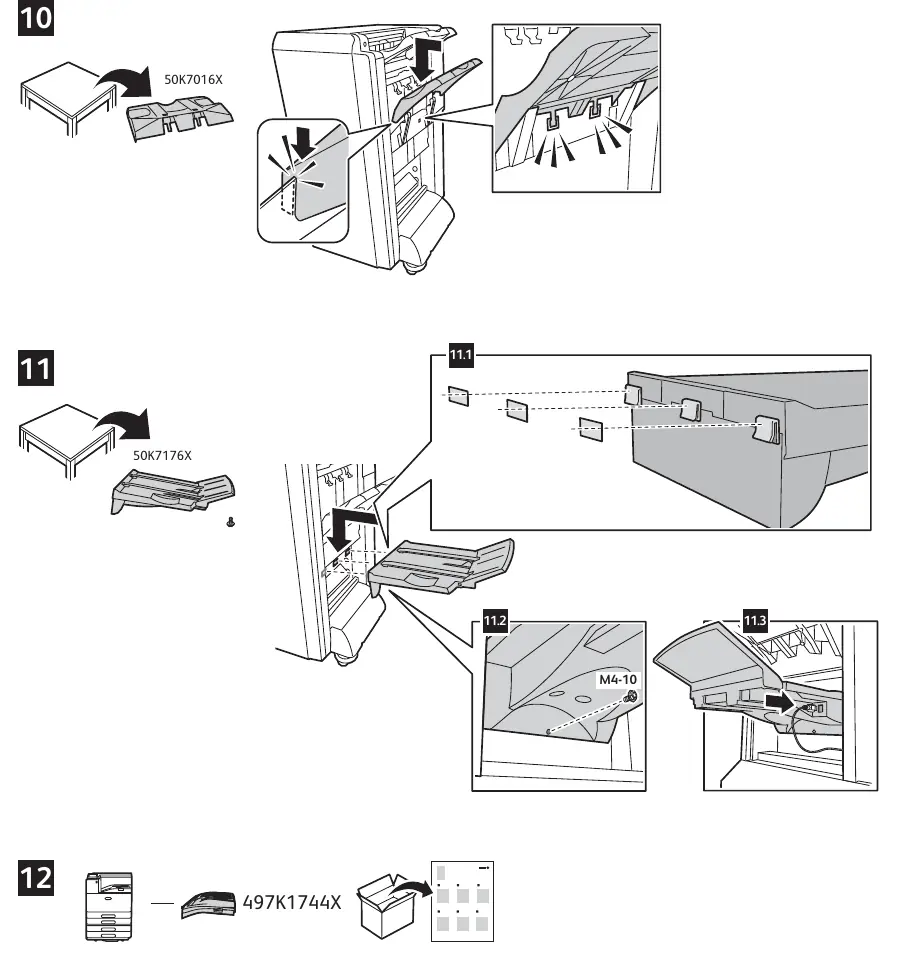

Montage der Komponenten

Nachdem das Gerät ausgepackt und von Sicherungen befreit wurde, folgen Sie diesen Schritten zur Montage:

• Setzen Sie die spezifischen Zubehörteile (z. B. 50K5125X, 060K1152X, 50K7016X) an den dafür vorgesehenen Positionen ein.
• Montieren Sie die Ausgabefächer und Zubehörhalterungen (50K7176X) unter Verwendung der mitgelieferten Schrauben (M4-10).
• Stellen Sie sicher, dass alle Verbindungen fest sitzen und die Abdeckungen korrekt schließen.
