Bedienungsanleitung für Wilo-Plavis Kondensathebeanlage

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für die Wilo-Plavis Kondensathebeanlage (Modelle 011-C, 013-C, 015-C). Sie enthält grundlegende Sicherheitshinweise, Installationsanweisungen, Betriebsparameter und Wartungsintervalle. Vor der Installation und Inbetriebnahme muss das Personal die Anleitung vollständig gelesen haben.

Produktbeschreibung

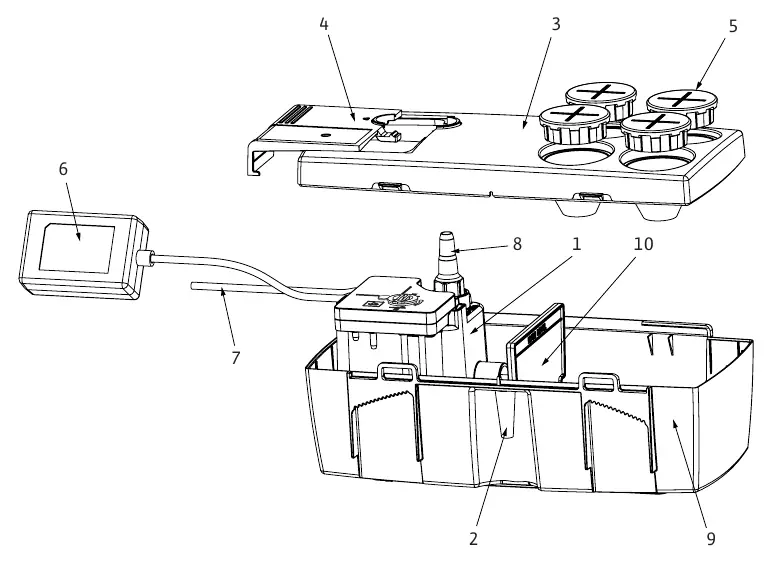

Die Wilo-Plavis ist für das Abpumpen von Kondensat aus Kesseln, Klimaanlagen, Kühl- und Kältesystemen sowie Luftentfeuchtern konzipiert, wenn dieses nicht über ein natürliches Gefälle abgeleitet werden kann. Das Produkt besteht aus einem Pumpensatz, einem Behälter, einer Rückflussverhinderer-Einheit und (je nach Modell) einer Alarmeinheit.

Installation und elektrischer Anschluss

Die Installation muss horizontal auf einer ebenen Fläche erfolgen. Das Produkt ist nicht für die Außenaufstellung geeignet. Der elektrische Anschluss muss durch einen qualifizierten Elektriker unter Einhaltung lokaler Vorschriften erfolgen. Die Anlage muss über einen Fehlerstrom-Schutzschalter (RCD) mit maximal 30 mA abgesichert sein.

Inbetriebnahme

Nach dem Anschluss muss die Anlage mit klarem Wasser gefüllt werden, um die Funktion zu prüfen. Das Produkt startet automatisch, sobald der Flüssigkeitsstand die Hochstandsonde erreicht, und stoppt, wenn der Tiefstand erreicht ist.

Wartung

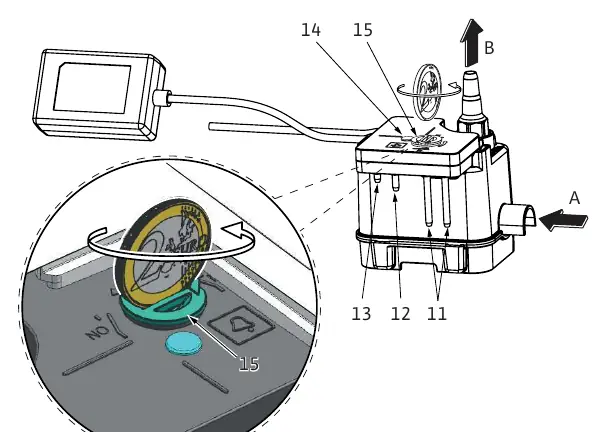

Die Wartung darf nur durch qualifiziertes Personal erfolgen. Der Behälter und die Sonden müssen regelmäßig gereinigt werden. Bei Modellen mit Alarmschalter kann dieser zwischen Öffner (NC) und Schließer (NO) umgestellt werden. Bei der Wilo-Plavis 015-C ist ein Granulat zur pH-Neutralisierung enthalten, das regelmäßig gewartet werden muss.

Fehlerbehebung

Bei Störungen wie "Produkt startet nicht" oder "Produkt entleert nicht" sind zunächst die Stromversorgung, die Sonden auf Verschmutzung und die Rohrleitungen auf Blockaden zu prüfen. Bei aktivierter Alarmanzeige ist die Schalterposition (NC/NO) zu kontrollieren.
